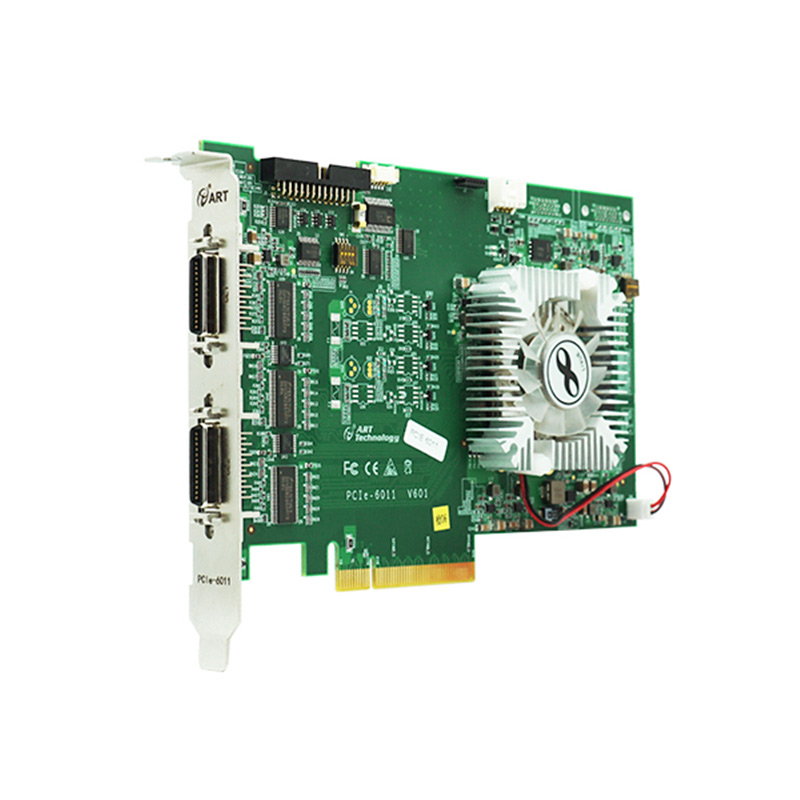

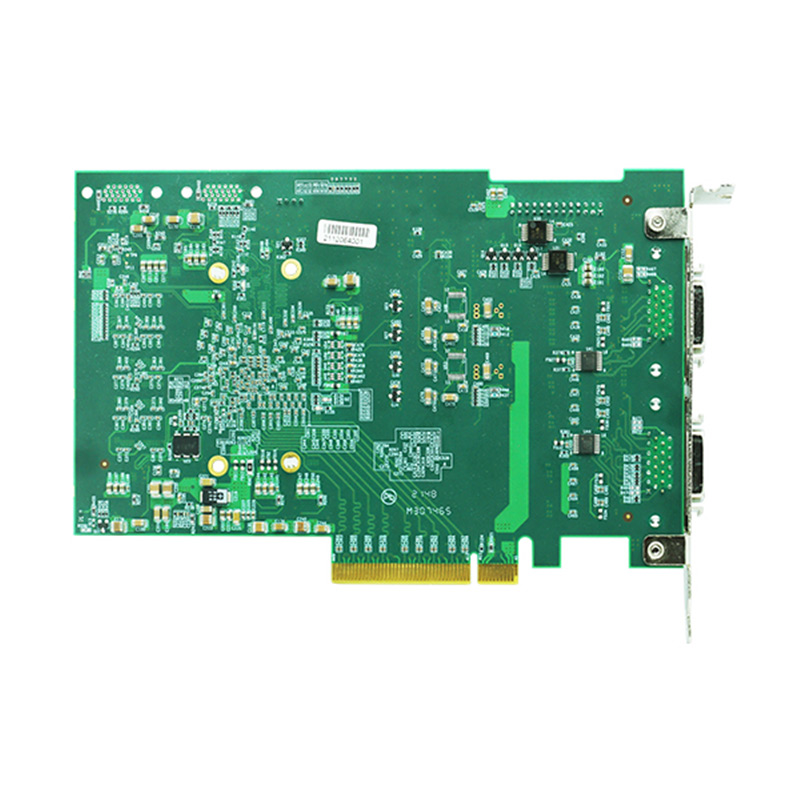

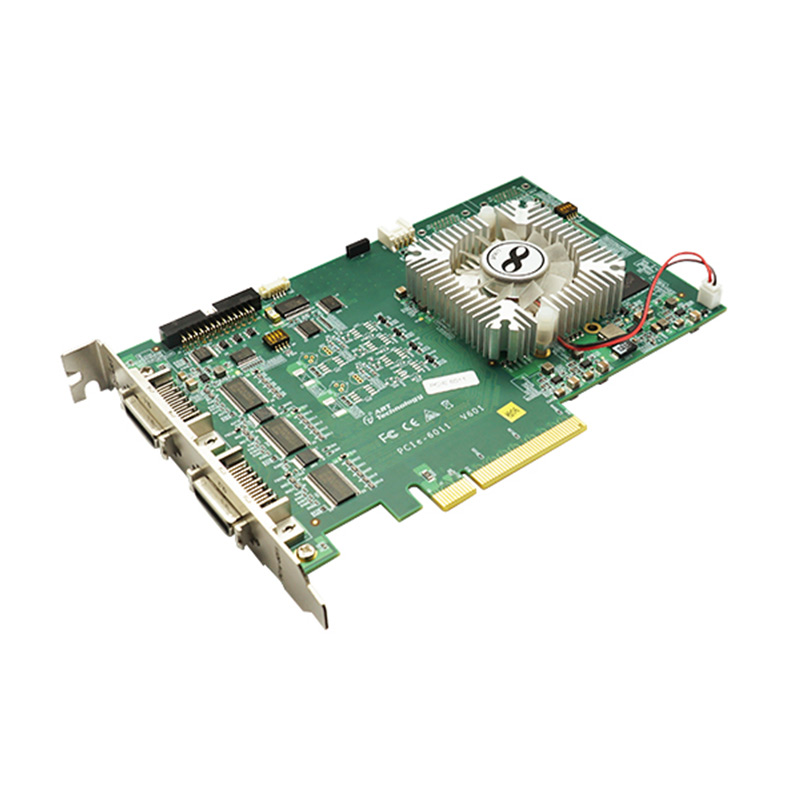

PCIe6011 视频采集卡
PCIe-6011板卡是一款CameraLink数字图像采集卡。该产品提供一路Base,或一路Medium,或一路Full CameraLink或两路Base(需定制)接口。支持面扫描或者线扫描的彩色和单色相机的图像采集。主机接口采用PCI Express 2.0 规格的8lane总线接口,峰值带宽可达到4GB/s。
技术参数
型号 | PCIe6011 |
视频采集通道 | |
采集通道 | 提供两路Base,一路Medium或者一路Full CameraLink接口 |
图像接口 | MDR26(Camera Link 2.0) |
图像采集 | 支持面扫描或者线扫描的彩色和单色相机的图像采集; 支持连续单针采集、序列采集,循环序列采集,且可设置采集帧间隔; 支持只采集图像中的部分区域,且区域大小可设置; |
像素时钟 | 采集像素时钟支持85MHz |
缓存容量 | 板载2GB DDR3L SDRAM大容量帧缓存 |
外部触发 | 支持外部触发信号输入 |
像素格式 | 支持8,10,12,14,16bits单色,或者8,10,12RGB。 |
其他 | |
通讯接口 | PCIe 2.0 x8 |
供电电压 | 12V(PCIe接口提供) |
功耗 | 最大15W |
操作温度 | -40℃~+80℃ |
存储温度 | -45℃~+85℃ |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
