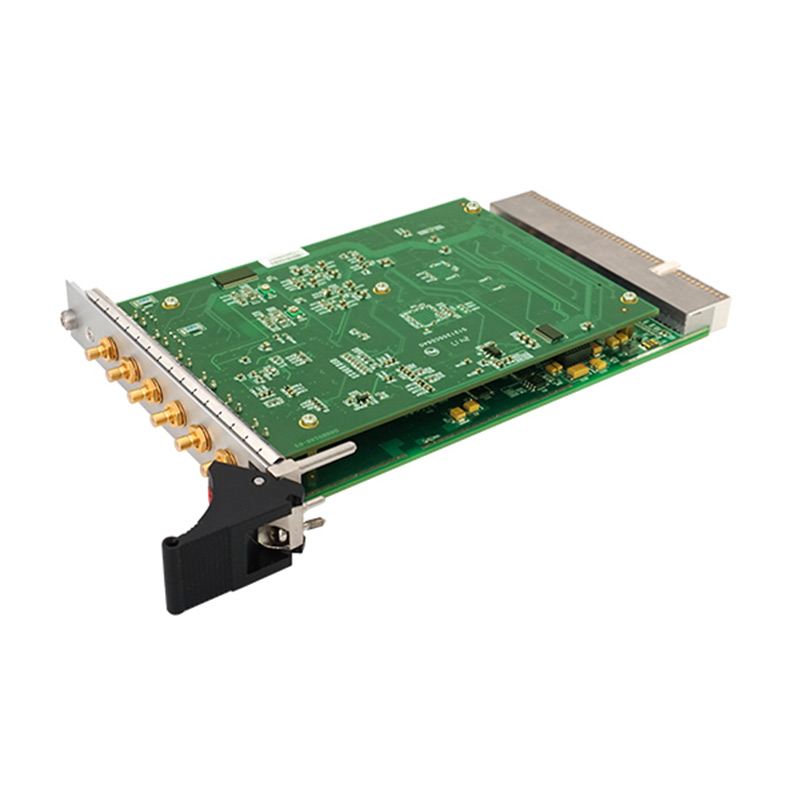

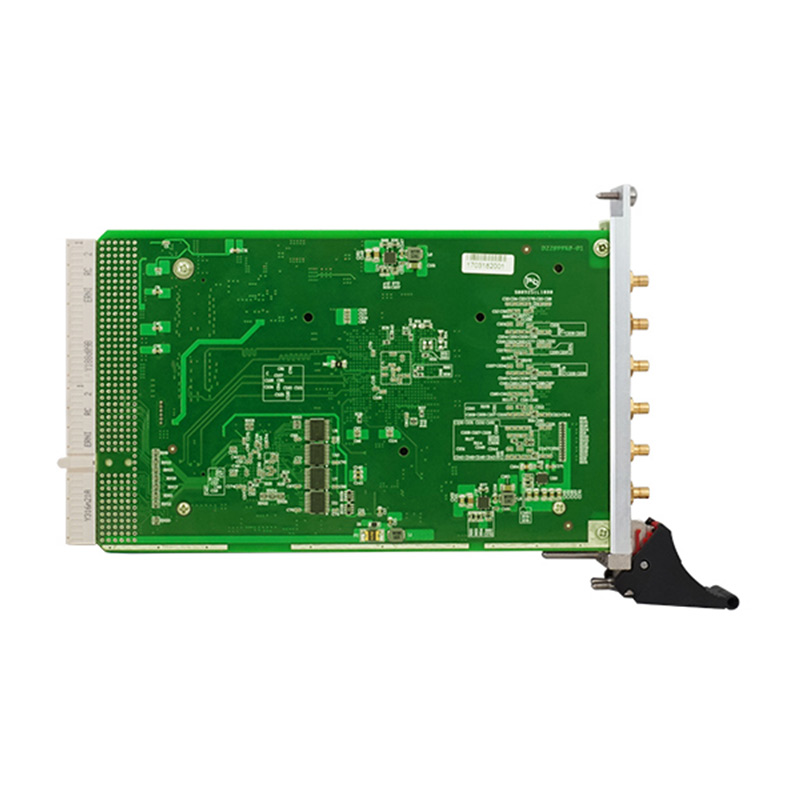

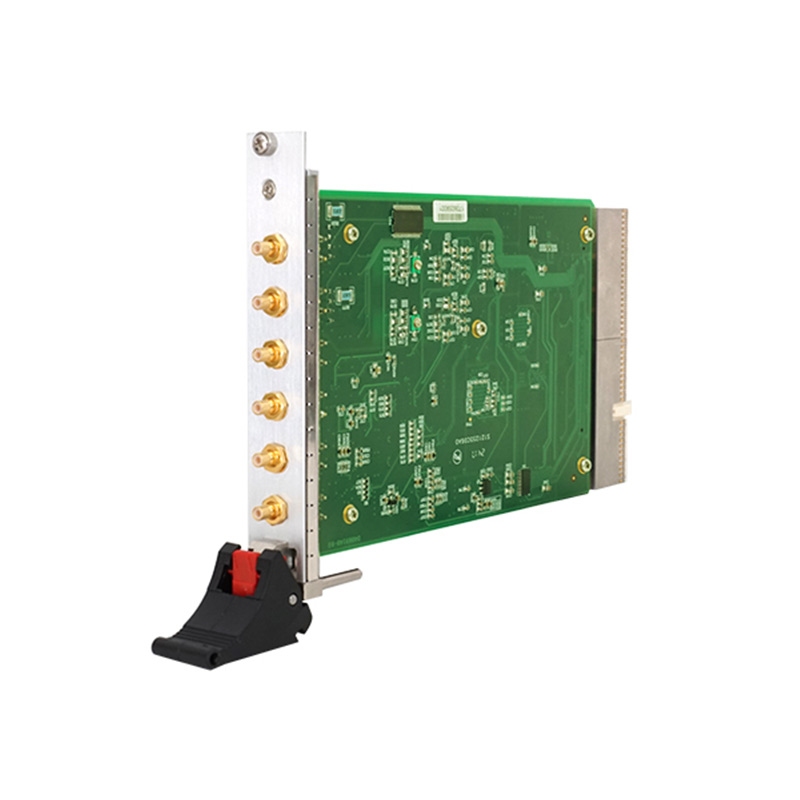

PXI8912/8914/8916 高速数字化仪
2通道12/14/16位250MS/s采样PXI总线的数字化仪,专为输入信号高达100M的高频和高动态范围的信号而设计。通道可任意配置,支持连续采样、有限点采样
技术参数
型号 | PXI8912/8914/8916 | ||
AD模拟量输入 | ADC分辨率 | 12Bit(PXI8912)\14Bit(PXI8914)\16Bit(PXI8916) | |
输入通道 | 2路单端 | ||
输入量程 | ±5V、±1V | ||
采样率 | 高达250MHz | ||
采样方式 | 同步采样 | ||
存储器深度 | 板载2GB内存 | ||
校准方式 | 软件自动校准 | ||
耦合方式 | 直流耦合、交流耦合 | ||
触发源 | 软件触发、模拟触发、数字信号触发、 同步信号触发[TRIG0..7] | ||
ATR输入源 | 从AI0~AI1的任一通道输入 | ||
触发源输入范围 | ATR输入范围 | 同AD量程 | |
DTR输入范围 | 标准TTL电平 | ||
输入阻抗 | 1MΩ、50Ω | ||
带宽 | 100MHz | ||
时钟源 | 内部时钟、外部时钟 |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
