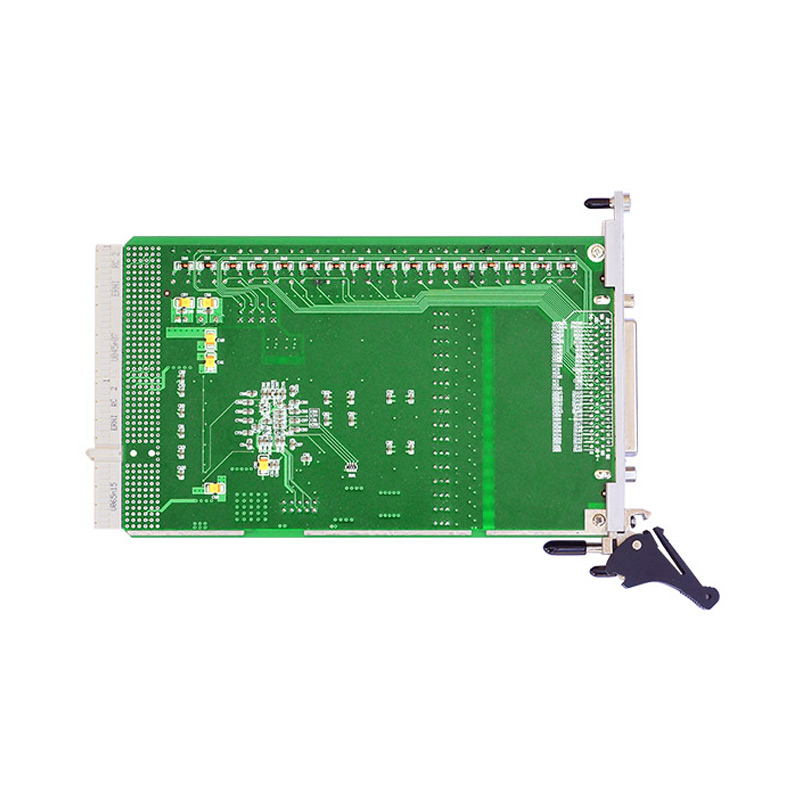

PXI2513 光电隔离DI/DO板
16路隔离数字量输入 2路隔离PWM输出 16路继电器输出
技术参数
型号 | PXI2513 | |
数字量输入 | 通道数 | 16路(每路有A和B两个输入端, 为无极性输入) |
中断输入通道 | IDI0~IDI15 | |
输入电压 | 0~1.7V(低电平),5~24V (高电平) | |
数据吞吐量 | 0~1KHz(有RC滤波器), 0~10KHz(无RC滤波器) | |
电压隔离 | 2500 VDC | |
ESD(静电释放)保护 | 2000V | |
隔离PWM输出 | 通道数 | 2路 |
输出电压 | 0~0.8V(低电平),5±0.5V(高电平) | |
分辨率 | 步长=100 us ± 10u | |
高电平周期 | (1~65535)*步长 | |
低电平周期 | (1~65535)*步长 | |
高电压隔离 | 2500VDC | |
继电器输出 | 继电器输出通道 | 16路,每路均有LED通断指示灯 |
输出类型 | CH0~CH3:常开和常闭输出 CH4~CH15:常开输出1 | |
中断功能 | 中断输入通道 | DI0~DI15 |
中断模式 | 状态改变、状态匹配、上升沿中断、 下降沿中断、上下沿中断 |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
