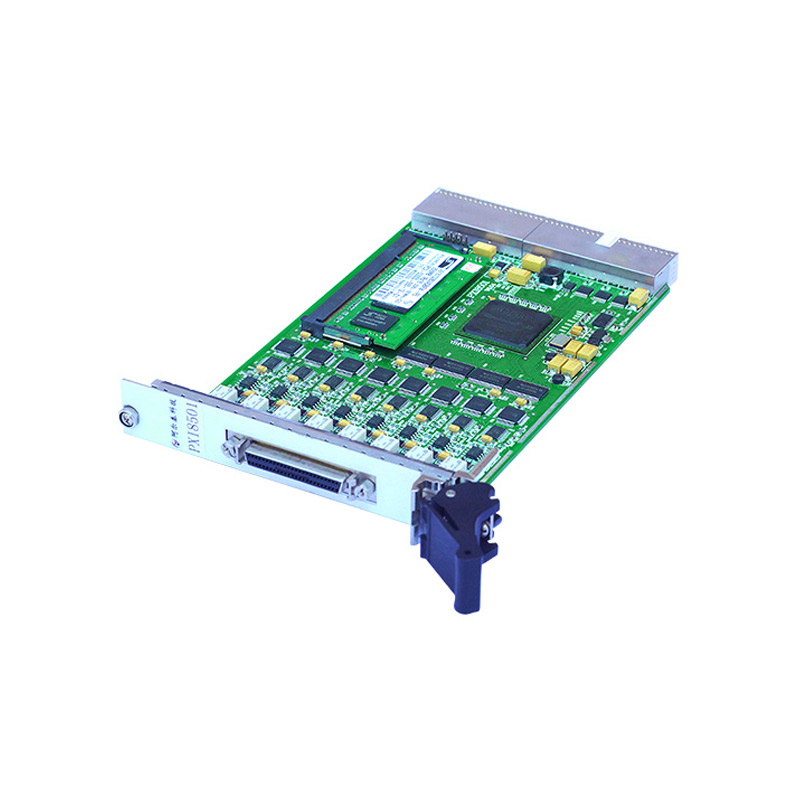

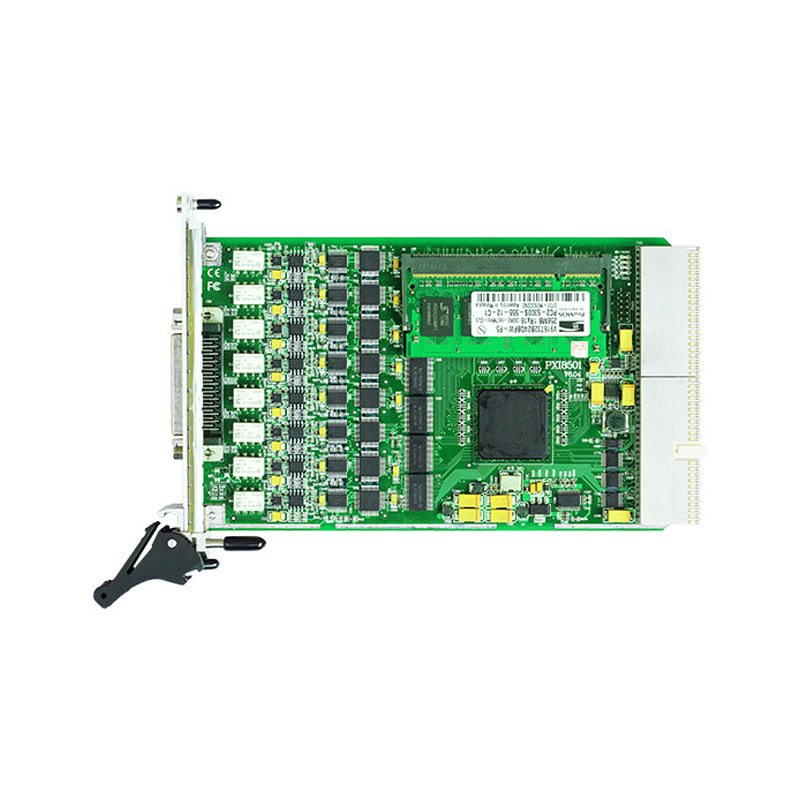

PXI8501 同步采集卡
800KS/s 16位 8路同步模拟最输入;带DIO功能 支持有限点采样
技术参数
型号 | PXI8501 | |
模拟量输入 | 通道数 | 差分8路 |
精度 | 16位 | |
采样频率 | 800KS/s | |
通道切换方式 | 8通道8芯片独立工作 | |
存储器深度 | 256MB DDR2 存储器(每通道存储深度32MB) | |
AD量程 | ±10V,±5V,±2.5V(可定制0~10V,0~5V) | |
AD触发方式 | 软件触发、ATR触发、DTR触发、TRG0~TRG7信号触发 | |
程控增益 | 1、2、4、8倍(默认)或1、2、5、10倍 或1、10、100、1000倍 | |
校准方式 | 软件自动校准 | |
多卡同步 | 支持 | |
数字量 | 输入 | 8路 高电平的低电压:2V 低电平的高电压:0.8V |
输出 | 8路 高电平的低电压:4.45V 低电平的高电压:0.5V 上电输出:低电平 | |
电气标准 | 输入:TTL兼容 输出:CMOS兼容 |
产品配件
1. 50芯SCSI焊线头:1套
2. 产品光盘:1张
3. 保修卡:1张
4. 合格证:1张
