产品详情

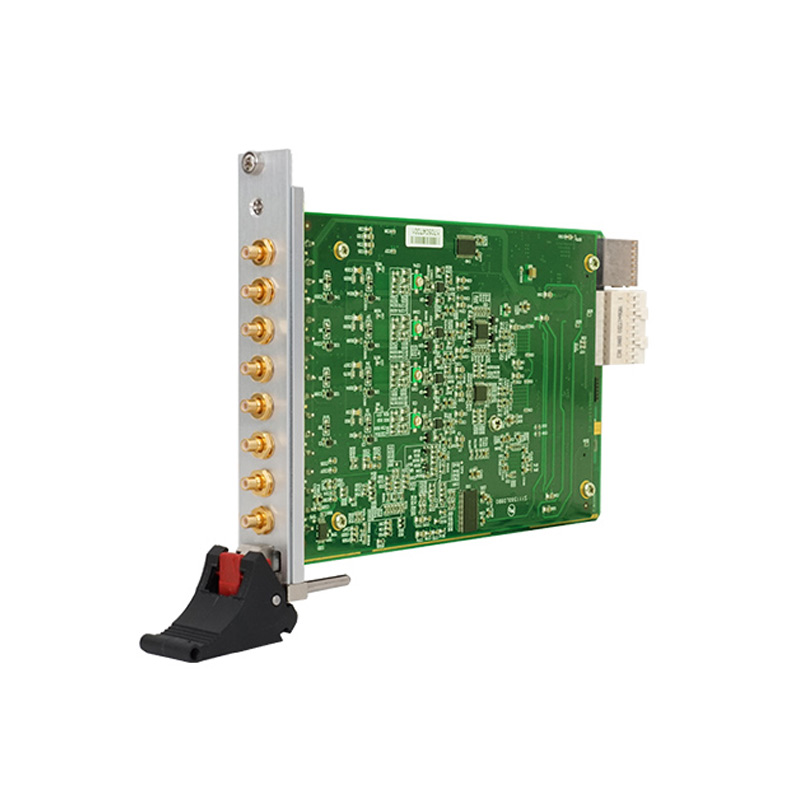

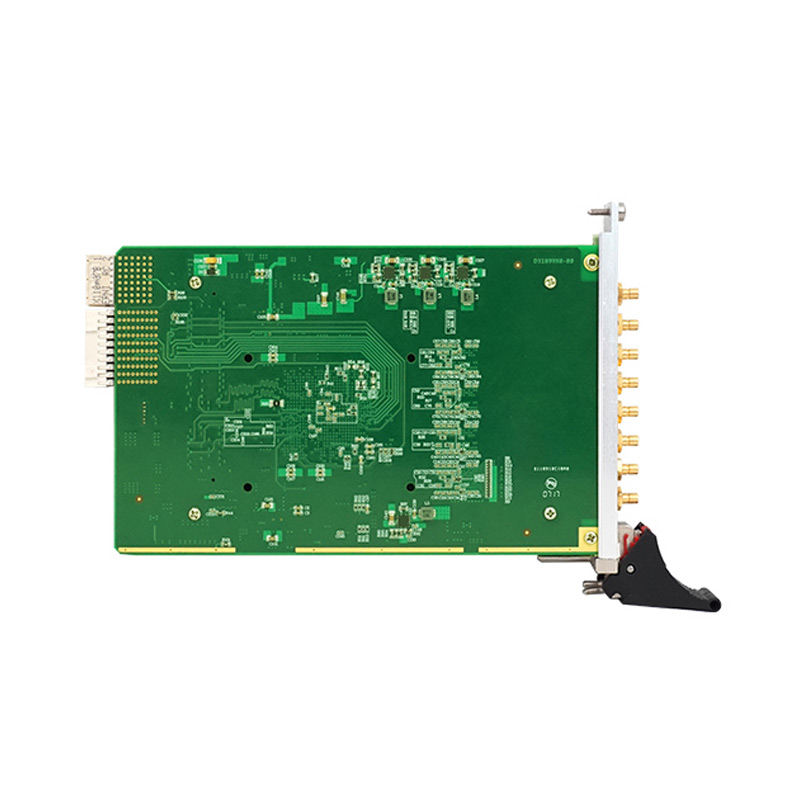

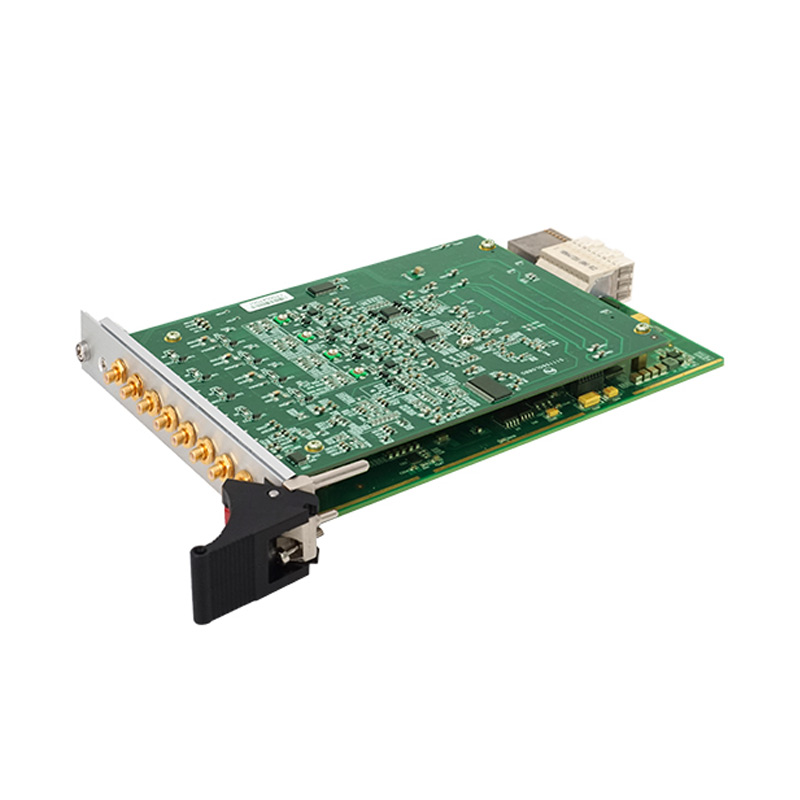

PXIe8504/8514 高速数字化仪
与LabVIEW无缝连接，提供图形化API函数。是一种基于PXIe总线的数字化仪。该板卡提供4路单端模拟量输入，14位ADC采样精度，转换速率高达40MS/s（PXIe8504）/80MS/s
（PXIe8514）。

技术参数

型号	PXIe8504/8514
AD模拟量输入	ADC分辨率	14位（Bit）
	输入通道	4路单端
	输入量程	±5V、±1V
	采样率	高达40MS/s（PXIe8504）/80MS/s（PXIe8514）
	采样方式	同步采样
	存储器深度	板载2GB 内存
	校准方式	软件自动校准
	耦合方式	直流耦合、交流耦合
	触发源	软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步）
	ATR输入源	从AI0~AI3的任一通道输入
	触发源输入范围	ATR输入范围	同AD量程
		DTR输入范围	标准TTL电平
	输入阻抗	1MΩ（50Ω可定制）
	带宽	20MHz（PXIe8504）/40MHz（PXIe8514）
	时钟源	板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟
	外时钟输入范围	PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp
数据存储	可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘

产品配件

1. 产品光盘：1张

2. 保修卡：1张

3. 合格证：1张
