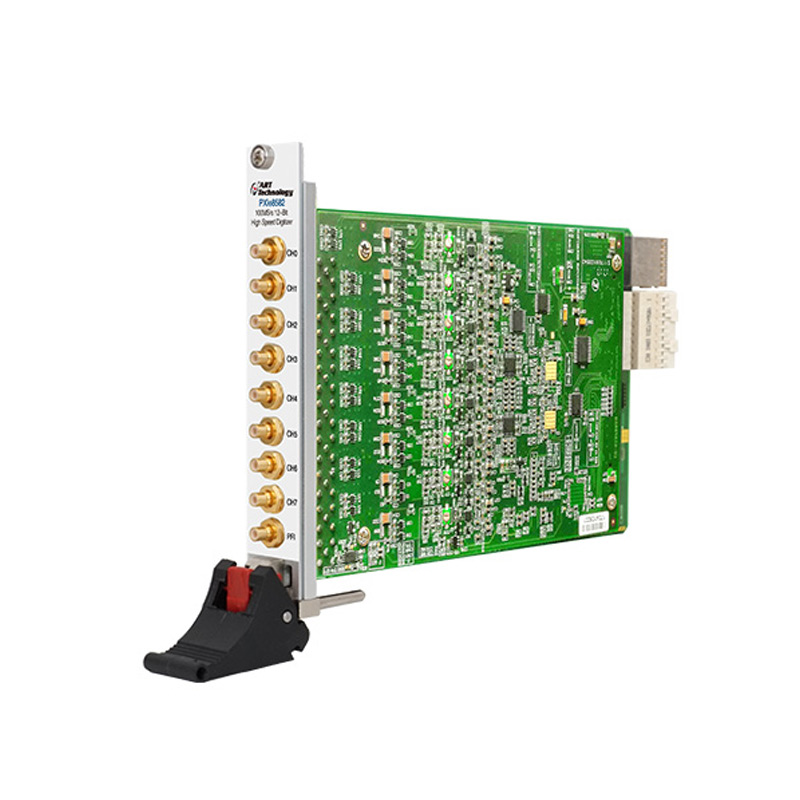

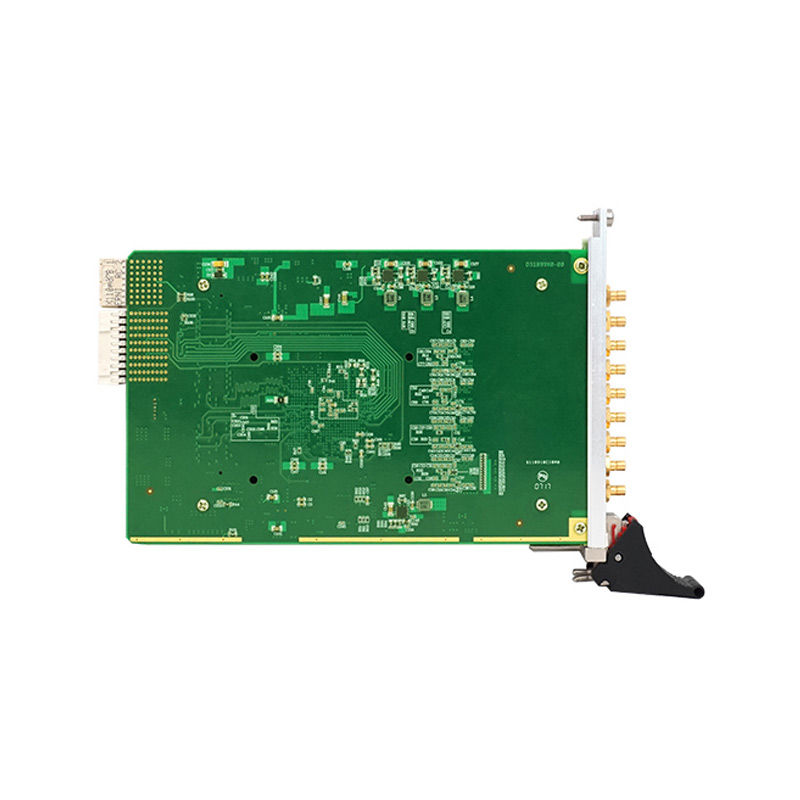

PXIe8582/8584/8586 高速数字化仪
100MS/s12/14/16位8通道同步采样,50MHz模拟带宽,与Labview无缝连接,提供图形化API函数
技术参数
型号 | PXIe8582/8584/8586 | ||
AD模拟量输入 | ADC分辨率 | 12Bit(PXIe8582)/14Bit(PXIe8584)/16Bit(PXIe8586) | |
输入通道 | 8路单端 | ||
输入量程 | ±5V、±1V | ||
采样率 | 高达100MHz | ||
采样方式 | 同步采样 | ||
存储器深度 | 板载2GB内存 | ||
校准方式 | 软件自动校准 | ||
耦合方式 | 直流耦合、交流耦合 | ||
触发源 | 软件触发、模拟触发、数字信号触发、 同步信号触发[TRIG0..7] | ||
触发源输入范围 | ATR输入范围 | 同AD量程 | |
DTR输入范围 | 标准TTL电平 | ||
输入阻抗 | 1MΩ(50Ω可定制) | ||
模拟带宽 | 50MHz (-3dB典型值) | ||
时钟源 | 内部时钟、外部时钟 |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
