北京阿尔泰 多功能数据采集卡 PXIe5640/5641/5642/5643

品牌名称:阿尔泰

产品型号:PXIe5640/5641/5642/5643

产品规格
产品介绍
多功能数据采集卡;2MS/s,16位,64/32路异步模拟量输入;2MS/s,16位,4/2/0路同步电压模拟量输出;8路DIO ;16/8路PFI;2/1路32位多功能计数器
渠道商
产品详情

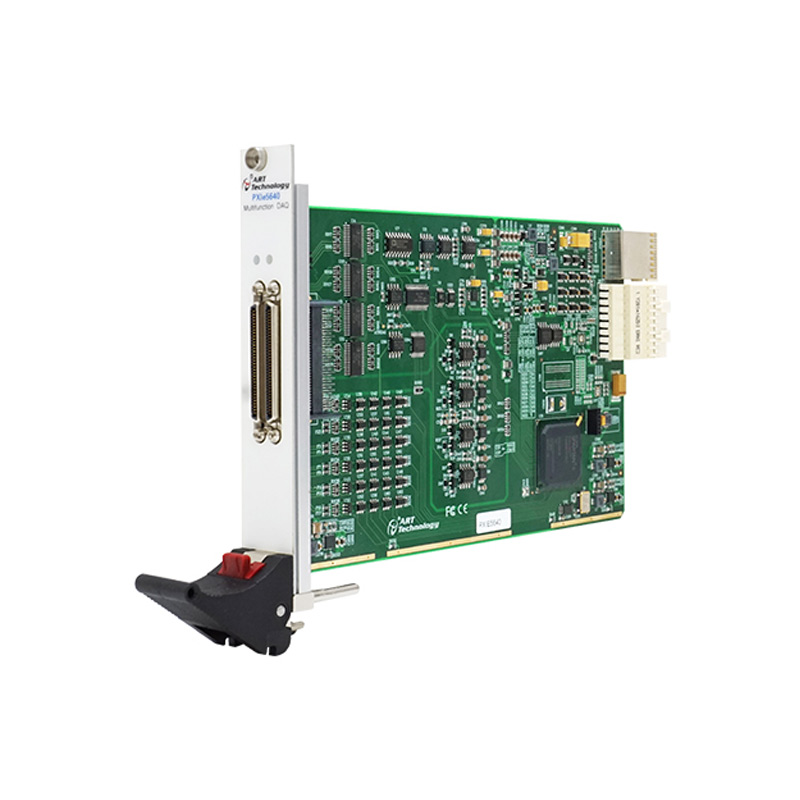

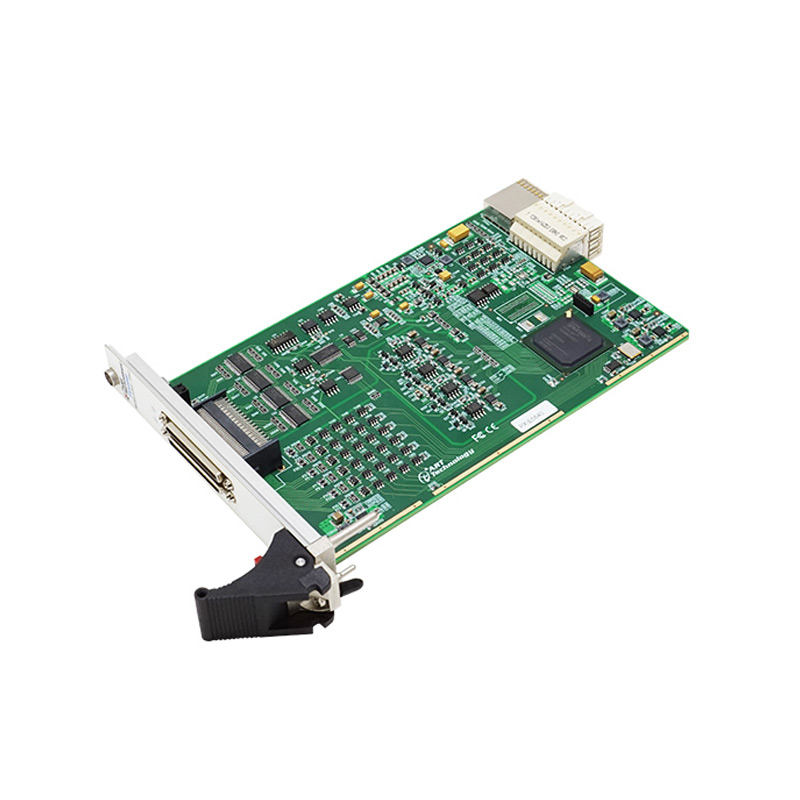

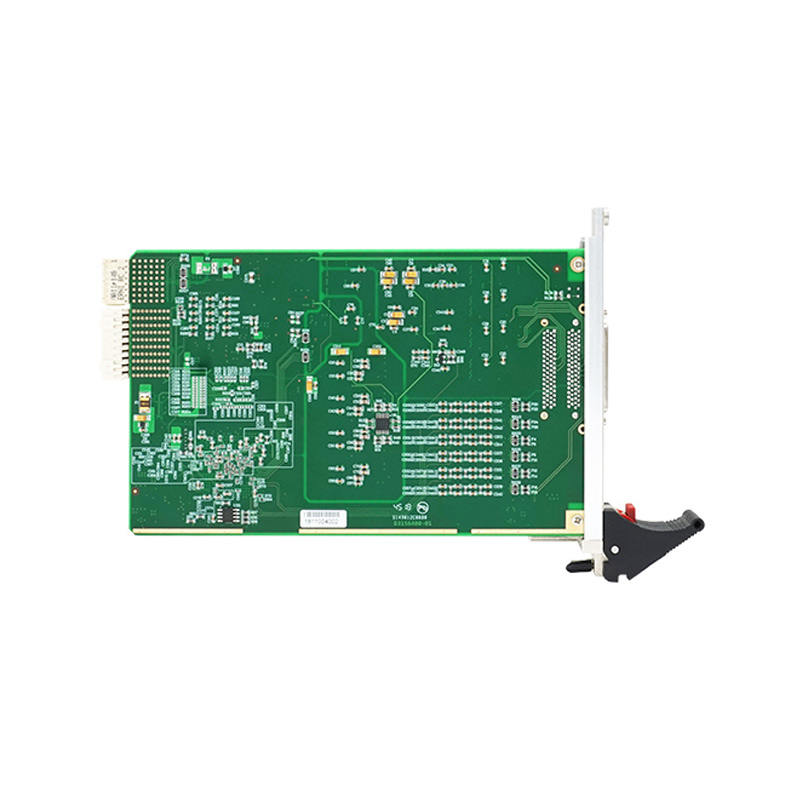

PXIe5640/5641/5642/5643 多功能数据采集卡
多功能数据采集卡;2MS/s,16位,64/32路异步模拟量输入;2MS/s,16位,4/2/0路同步电压模拟量输出;8路DIO ;16/8路PFI;2/1路32位多功能计数器

技术参数

型号PXIe5640/5641/5642/5643

连接器可选

可通过VHDCI-68芯屏蔽线缆连接SCB-A68D接线盒

AD模拟量输入

ADC分辨率

16位(Bit)

输入通道

单端64路/差分32路异步采集(PXIe-5640/5642);

单端32路/差分16路异步采集(PXIe-5641/5643)

输入量程

±10V、±5V、±2V、±1V

采样率

单通道最大2MHz采样速率,多通道最大500KHz采样速率

采样模式

按需单点采集、连续采集、有限点采集

存储器深度

16K 点 FIFO

AD触发源

AD首通道触发、模拟量触发、数字量触发

DA模拟量输出

输出通道

4路同步输出(PXIe-5640);

2路同步输出(PXIe-5641);

0路同步输出(PXIe-5642/5643无DA功能)

采集速率

16位DA精度,最大2MHz采样速率

量程

±10V

存储器深度

16K 点 FIFO

CTR计数器

通道数

2路32位(PXIe-5640/5642);

1路32位(PXIe-5641/5643)

电气标准

TTL电平

计数器功能

CI:边沿计数、频率测量、周期测量、半周期测量、脉宽测量、

双边沿间隔测量、线性位置测量、角度位置测量

CO:脉冲输出

采样方式

CI:按需单点采样、有限点采样、连续采样

CI存储器深度:2K点FIFO

CO:按需单点采样、有限点采样、连续采样

DI/O

通道数

8路带缓存

PFI通道

16路静态数字量输入输出、时序信号输入输

(PXIe5640/5642);

8路静态数字量输入输出、时序信号输入输出

(PXIe-5641/5643)

配置方式

程控I/O方向与状态

DIO存储器深度

2K点FIFO

软件自动校准

支持多卡同步


产品配件

1.   产品光盘:1张

2.   保修卡:1张

3.   合格证:1张
