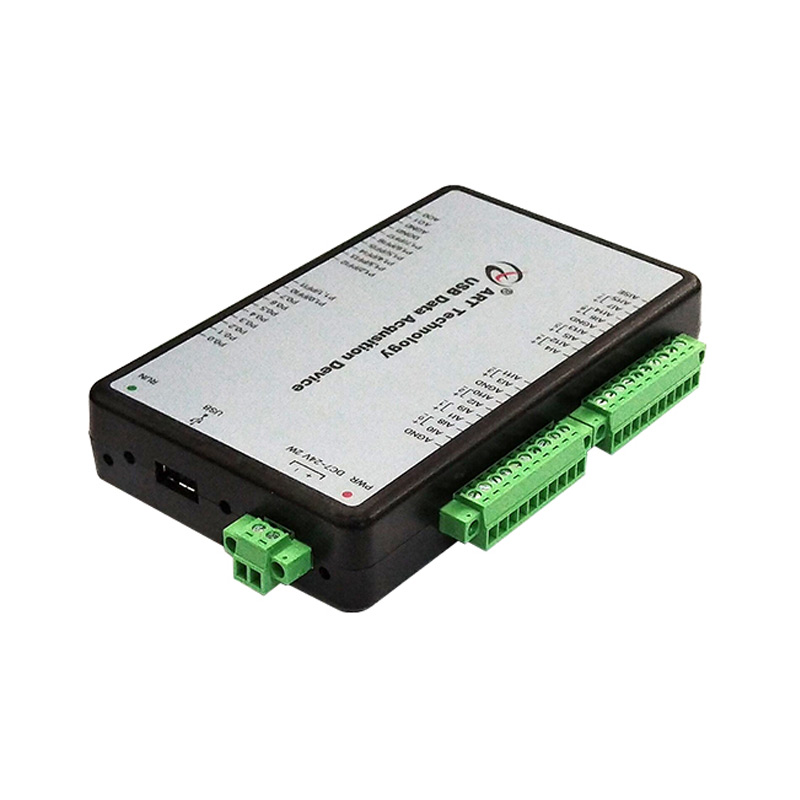

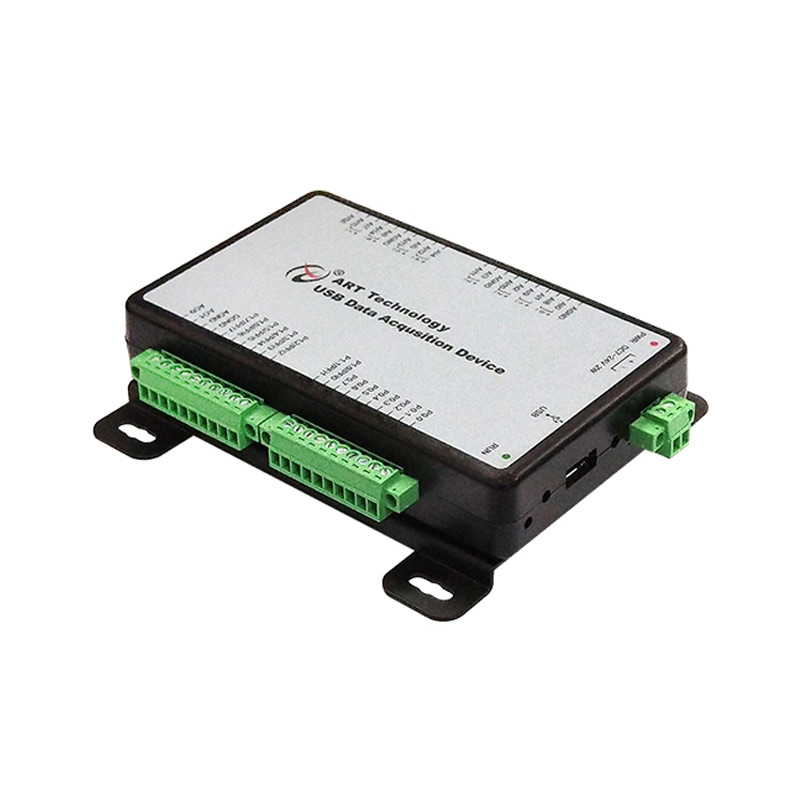

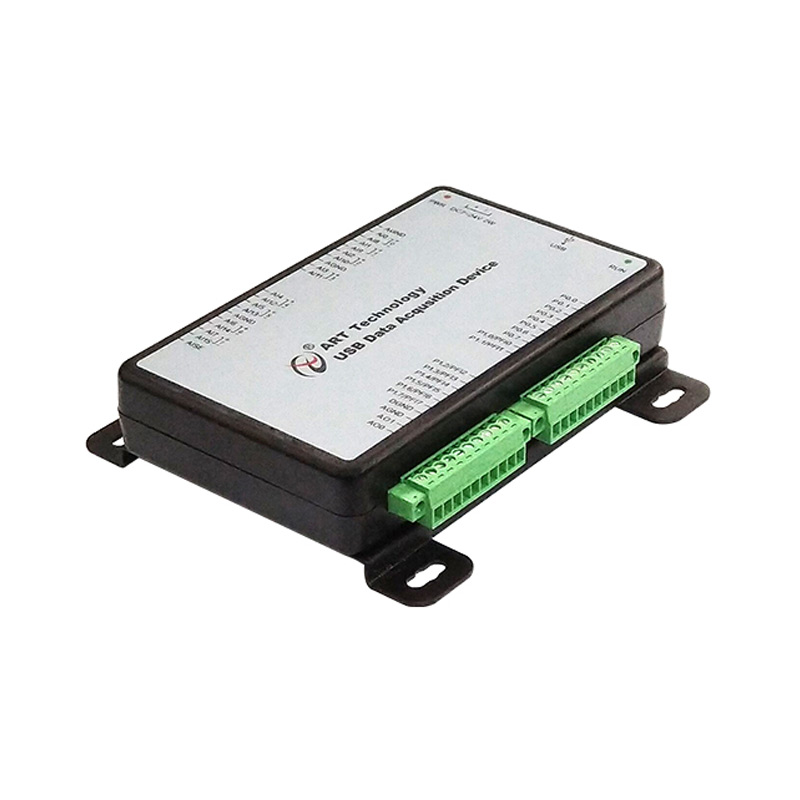

USB3136A 数据采集卡
与LabVIEW无缝连接，提供图形化API函数。500Ksps 12位16 RSE / NRSE通道或8通道DIFF模拟量输入，支持按需单点采样、有限点采样、连续采样；2通道模拟量同步输出；16路可编程I/O；2路多功能计数器。

功能特点：
1、与LabVIEW无缝连接，提供图形化API函数。
2、类似DMA的USB Stream传输技术，传输效率更高，实时性更强。

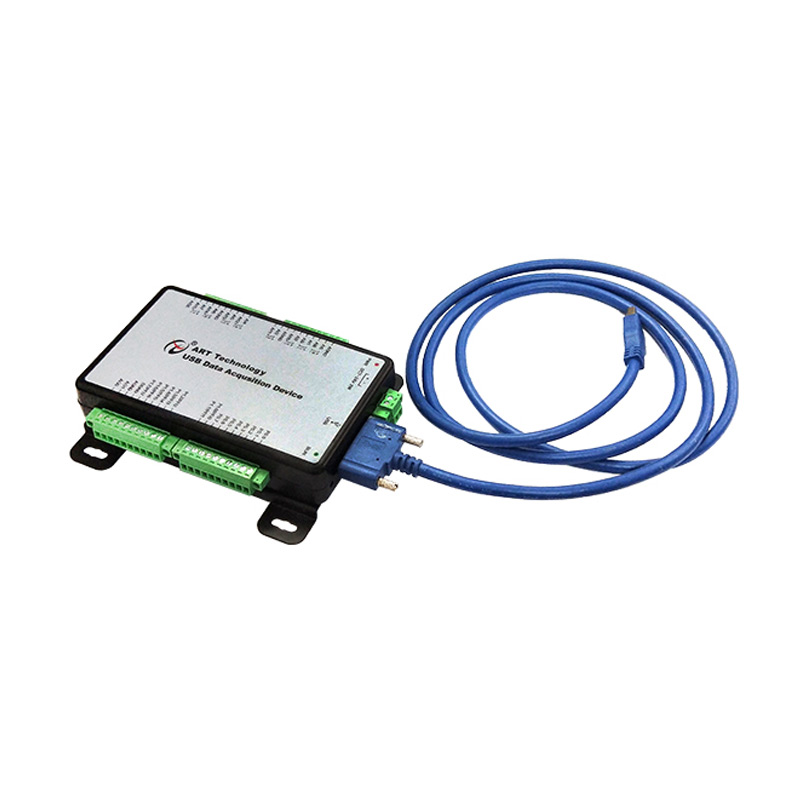

3、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。
4、低功耗，支持USB总线供电与7~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。

技术参数

型号	USB3136A
模拟量输入	通道数	16通道（RSE、NRSE）、8通道（DIFF）
	分辨率	12bit
	存储器深度	4K 点FIFO
	采集速率高达	500Ksps
	外时钟范围	0~500KHz
	校准方式	软件自动校准
	通道扫描方式	异步循环扫描
	采样模式	按需单点采样、有限点采样、连续采样
	采样范围	±10V、±5V、±2V、±1V
	工作电压高达	±12V
	保护电压	±25V
	触发方式	开始触发、参考触发、暂停触发
	触发类型	模拟边沿、模拟窗、数字边沿
	耦合方式	直流耦合
	输入阻抗	1GΩ
模拟量输出	通道数	2路
	分辨率	14bit
	采样范围	±10V
	采集速率高达	200Ksps
	通道输出模式	同步输出
	存储器深度	4K字（点）FIFO存储器
	校准方式	软件自动校准
	生成模式	单点（按需）生成、有限点生成、连续生成
	触发方式	开始触发、暂停触发
	触发类型	数字边沿
数字量	通道数	16 Line	Port0：8 Line
			Port1：8 Line，复用PFI0~7
	电气标准	TTL兼容
	配置方式	程控I/O方向与状态
	默认上电状态	用户可配置
	输入输出逻辑电平	高电平：高达5V，低至3V 低电平：高达0.8V，低至0V
	单通道驱动能力高达	-20mA @ Source电流 25mA @Sink电流
CTR计数器	通道数	2路多功能计数器
	计数器位数	32位
	计数器功能	CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器)
		CO：脉冲输出
	计数器源	PFI0~PFI7
	输入频率高达	5MHz
	电平脉宽低至	100nS
	电气标准	TTL电平
	采样方式	CI：按需单点采样
		CO：单点（按需）生成、有限点生成、连续生成

产品配件

1. 产品光盘：1张

2. 保修卡：1张

3. 合格证：1张
