北京阿尔泰 多功能数据采集卡 USB5633

品牌名称:阿尔泰

产品型号:USB5633

产品规格
产品介绍
USB5633具有USB/以太网 双口通讯
32路模拟量输入,2路模拟量输出,8路数字量输入输出,8路PFI,1路32位多功能计数器。
渠道商
产品详情

USB5633 多功能数据采集卡

USB5633具有USB/以太网 双口通讯

32路模拟量输入,2路模拟量输出,8路数字量输入输出,8路PFI,1路32位多功能计数器。

技术参数

型号USB5633

总线类型

USB 2.0或以太网

连接器可选

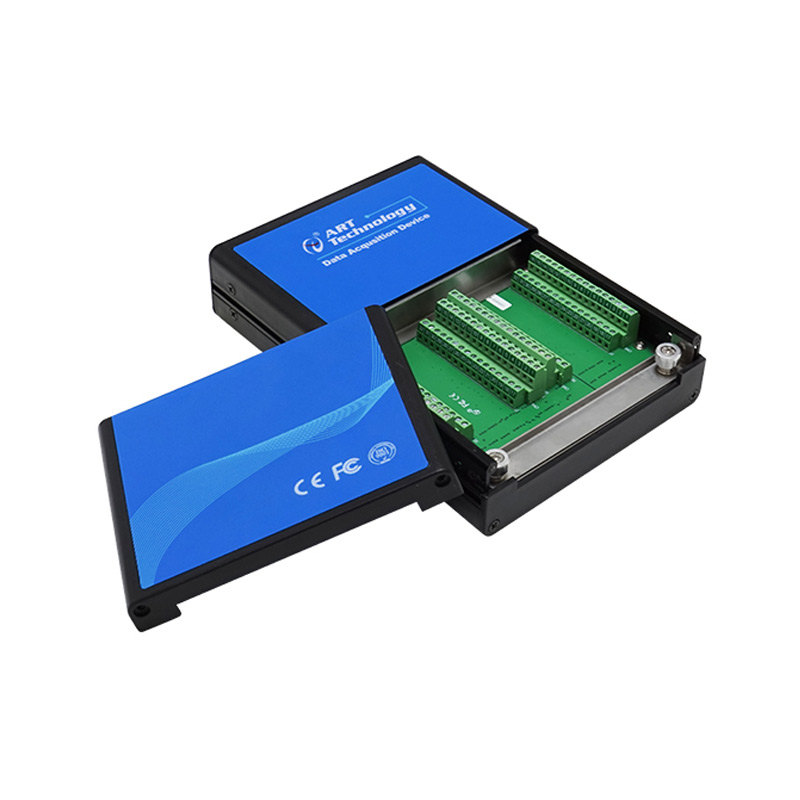

USB5633-D为采集卡本身自带端子版本

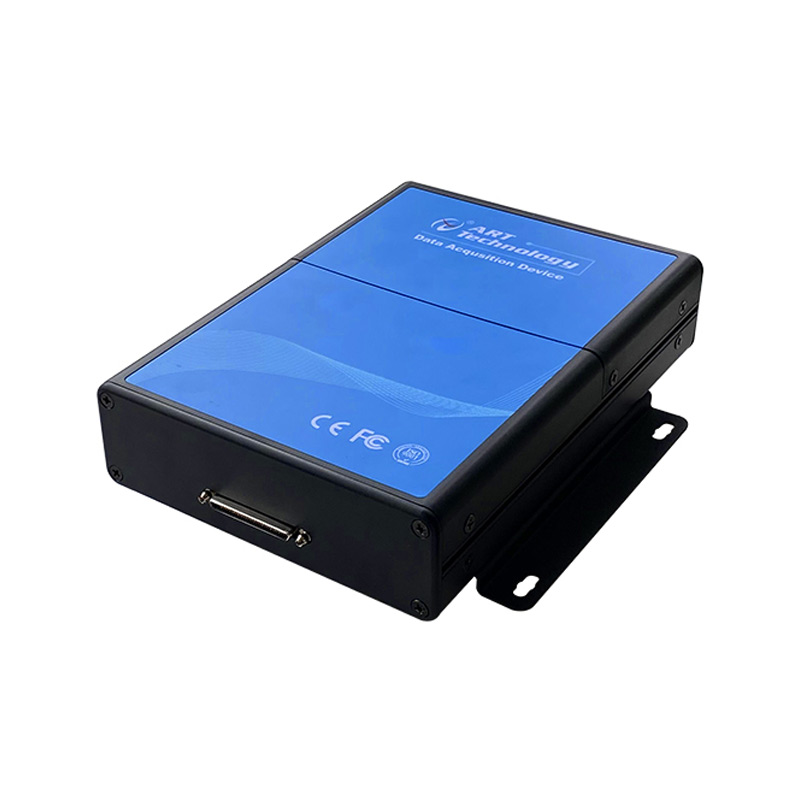

USB5633-V为采集卡带68芯插头引出版本

AD模拟量输入

ADC分辨率

16位(Bit)

输入通道

32路单端、16路差分

输入量程

±10V、±5V、±2.5V、0~10V 、0~5V

采样方式

异步采样

校准方式

软件自动校准

采样率

单通道:采样频率高达250   KSps

多通道:各通道采样频率高达=250   KSps /

设置的采样通道总数

存储器深度

8K字(点)FIFO存储器

采样模式

按需单点采样、有限点采样、连续采样

触发源

软件强制触发、模拟触发、数字触发

程控增益

1倍、2倍、4倍、8倍

时钟源

内时钟、外时钟

DA模拟量输出

输出通道

2

转换精度

16

采样方式

同步输出

输出量程

0~5V、0~10V 、±5V、±10V、±2.5V、-2.5~7.5 V

转换速率

单通道高达1MSps,多通道高达500KSps

存储器深度

8K字(点)FIFO存储器

采样模式

按需单点采样、有限点采样、连续采样

触发源

软件强制触发、模拟触发、数字触发

数字量输入输出/PFI

通道数

共16路; 8路DIO(P0.<0..7>),

8路PFI(PFI<0..7>/P1,PFI<8..15>/P2)

电气标准

TTL兼容

方向控制

可独立配置为输入或输出

单通道驱动能力

24mA

计数器

通道数

1

分辨率

32 bits

时钟输入频率

高达2MHz

电气标准

CMOS兼容


产品配件

1. 产品光盘:1张

2. 保修卡:1张

3. 合格证:1张
