北京阿尔泰 数据采集卡 USB5601

品牌名称:阿尔泰

产品型号:USB5601

产品规格
产品介绍
8 路模拟量差分检测,8 路隔离数字量输入、8 路隔离数字量输出模块,通讯接口为USB 接口,兼容 USB1.1/2.0 协议,操作简便易用。
渠道商
产品详情

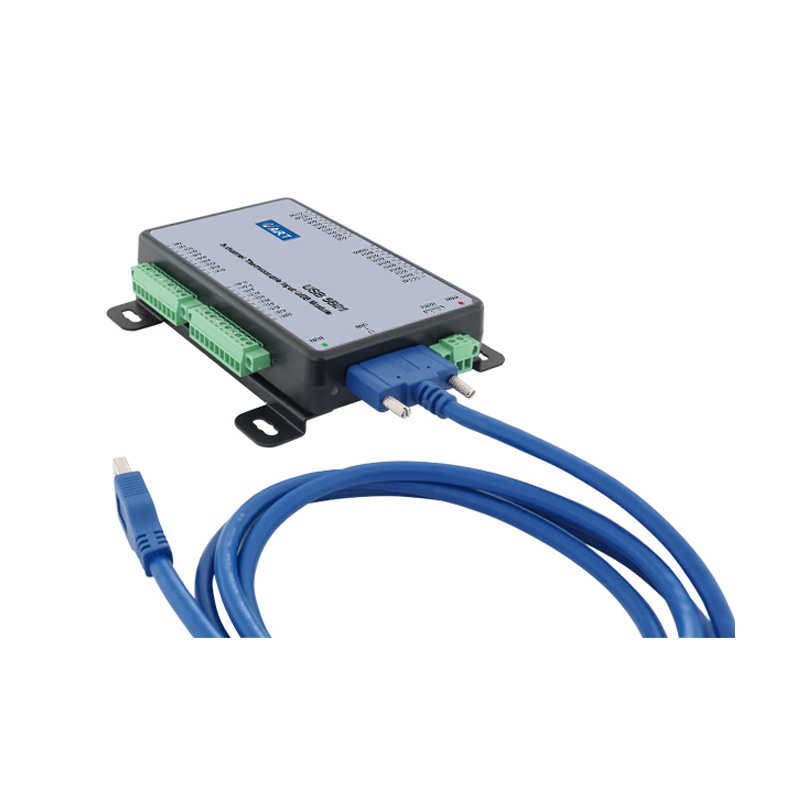

USB5601 数据采集卡
8 路模拟量差分检测,8 路隔离数字量输入、8 路隔离数字量输出模块,通讯接口为USB 接口,兼容 USB1.1/2.0 协议,操作简便易用。

技术参数

型号USB5601

模拟量输入

通道输入

8路差分

输入类型

热电偶,电流输入,mV,V

电压量程

±50 mV,±100 mV,±500 mV,±1.0V,±2.5V,±5.0V,±10.0V

电流量程

4~20mA, ±20mA

热电偶量程

J        0~1200

K     0~1300

T     -200~400

E     0~1000

R     0~1700

S     0~1768

B     0~1800

有断线检测功能

量程配置

每通道量程可单独配置

分辨率

16

采样率

10sps(总通道)

输入阻抗

20MΩ/V,125Ω/mA

精度

10/100/1000Base-TX

控制器

±0.1%

隔离电压

2500VDC

隔离数字量输入

输入通道数量

8

隔离电压

2500VDC

光耦隔离响应时间

25us

输入电压范围

湿接点:逻辑0:3Vdc max    逻辑1:5V~30Vdc

隔离数字量输出

输出通道数量

8

输出类型

集电极开路输出(NPN)

隔离电压

2500VDC

光耦隔离响应时间

25us

输出电压

5-30VDC

输出电流

每通道高达200mA,总通道高达1.1A

其他

通信接口

USB1.1/2.0

电源接口

可直接通过USB供电,或者通过DC5V接口供电,

电压范围5V±0.5V

电源功耗

额定:5V@200mA

max:5V@350mA

操作温度

0~60

存储温度

-20~70

存储湿度

5%~95%

尺寸

130 X 80 X 24.5 mm(不带支架情况)


产品配件

1.  产品光盘:1张

2.  保修卡:1张

3.  合格证:1张
