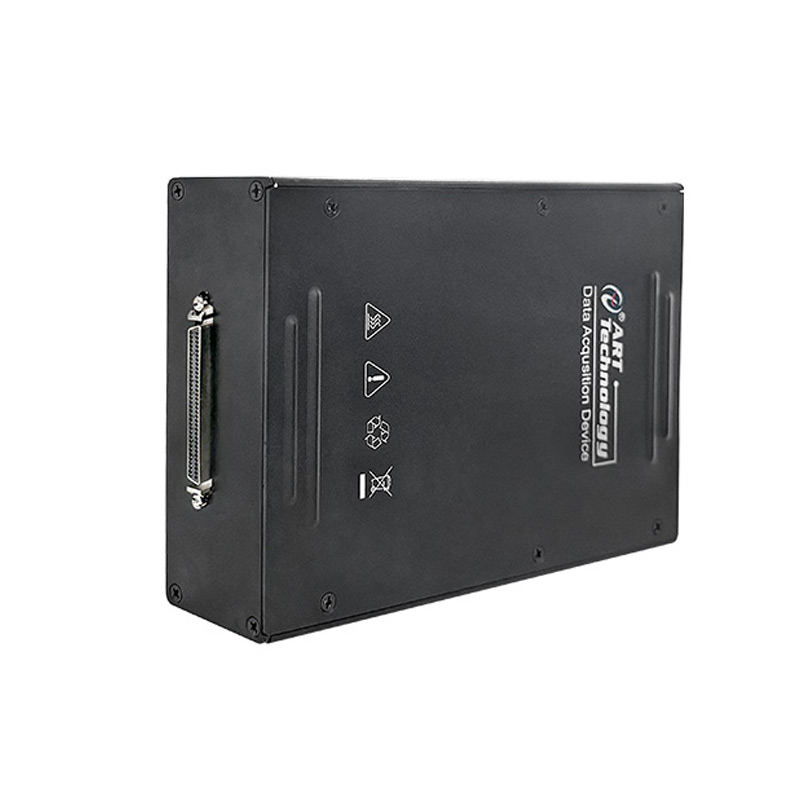

北京阿尔泰 以太网总线多功能数据采集卡 NET5650/5651/5652/5653

品牌名称：阿尔泰

产品型号：NET5650/5651/5652/5653

获取报价 加入询盘
产品规格
产品介绍
以太网总线多功能数据采集卡；32路单端/16路差分，12bit，500KS/s异步模拟量输入；4路，12bit，100KS/s同步模拟量输出；8路带缓冲数字I/O，8路可编程I/O及1通道多功能计数器；TCP/IP协议的千兆以太网，可确保采集过程中数据无损传输，非常适合长距离高分布测量。
资料下载
索取PDF产品资料
渠道商
产品详情

NET5650/5651/5652/5653 以太网总线多功能数据采集卡
以太网总线多功能数据采集卡；32路单端/16路差分，12bit，500KS/s异步模拟量输入；4路，12bit，100KS/s同步模拟量输出；8路带缓冲数字I/O，8路可编程I/O及1通道多功能计数器；TCP/IP协议的千兆以太网，可确保采集过程中数据无损传输，非常适合长距离高分布测量。

技术参数

参数

AI

AO

CTR

DIO

型号

分辨率

采样速率

通道数

分辨率

采样速率

通道数

通道数

通道数

NET5650

12bit

500Ksps

32路单端/16路差分

12bit

100Ksps

4路

1路

16路

NET5651

12bit

500Ksps

16路单端/8路差分

12bit

100Ksps

2路

1路

16路

NET5652

12bit

250Ksps

32路单端/16路差分

-

-

0路

1路

16路

NET5653

12bit

250Ksps

16路单端/8路差分

-

-

0路

1路

16路



AI模拟量输入

ADC分辨率

12bit

采样范围

±10V、±5V、±2V、±1V

采样速率

NET5650/   NET5651单通道最大500KS/s

NET5652/   NET5653单通道最大250KS/s

通道扫描模式

异步循环扫描

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

内置DDR3，最大缓存128MB

触发源

软件强制触发、模拟触发、数字触发

AO模拟量输出

DAC分辨率

12bit

最大采集速率

100KS/s

生成信号范围

±10V

驱动能力

10mA

存储器深度

内置DDR3，最大缓存128MB

通道输出模式

同步输出

生成模式

单点（按需）采样、有限点采样、连续采样

触发源

软件强制触发、DTR数字触发

DIO

通道

Port0：8路支持带缓存DIO（P0.<0...7>）

Port1：8路PFI（PFI<0...7>/P1）

电气标准

TTL兼容

配置方式

程控I/O方向与状态

采样方式

按需单点采样、有限点采样、连续采样

CTR计数器

计数器功能

CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、

脉宽测量、双边沿间隔测量、线性、角度位置测量

CO：脉冲输出位置测量


产品配件

1.   产品光盘：1张

2.   保修卡：1张

3.   合格证：1张
