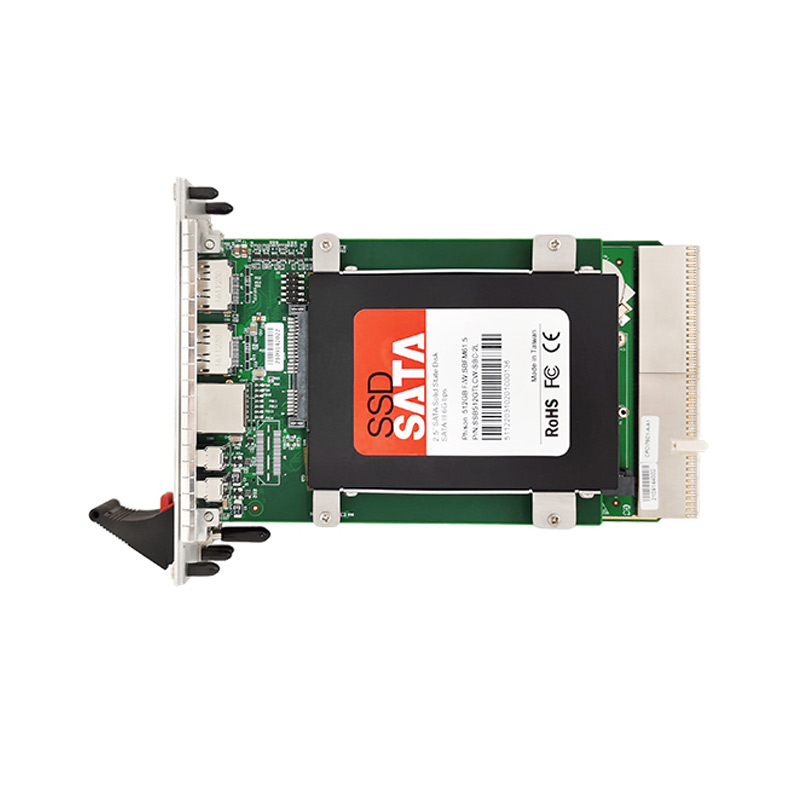

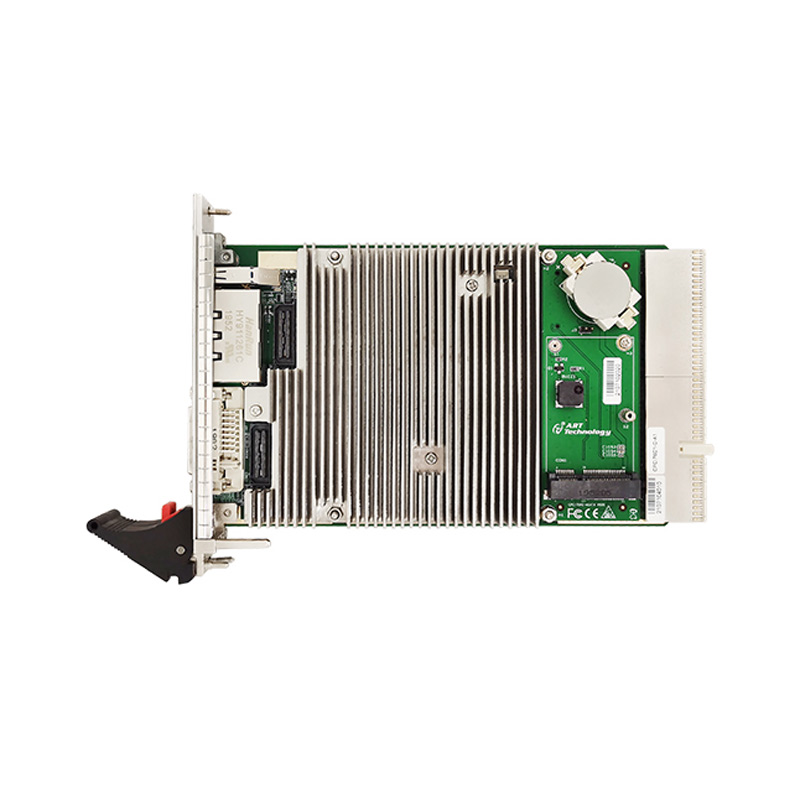

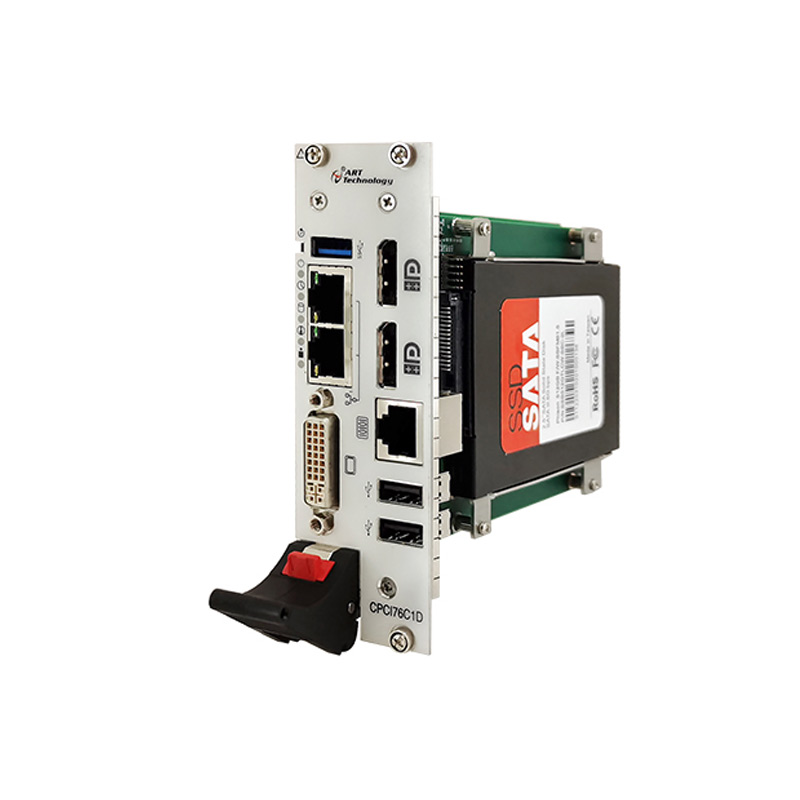

北京阿尔泰 3U Compact PCI® PlusIO 刀片处理器 CPCI76C1

系统

处理器

Intel® Core™ i7-4700EQ/I5-4400E/I3-4100E   Processor /

Intel® Celeron®   Processor 2000E

芯片组

Intel® QM87   Express 芯片组

内存

板载4GB   DDR3L 内存颗粒

CompactPCI总线

J1支持32bit，33/66MHz PCI 总线

兼容PICMG2.0核心规范

3.3V/5V VIO 信号环境

看门狗

0-255秒可编程看门狗

显示接口

VGA

1个VGA（是通过后IO引出）

DVI-D

1个DVI-D

DP

CPCI76C1D：2个DP

I/O接口

USB2.0

CPCI76C1D：前面板有2个USB2.0接口，其余6个USB2.0是通过后IO引出

USB3.0

CPCI76C1D：前面板有1个USB3.0接口

串口

4路RS232

CPCI76C1D：其中1路于前面板以RJ45接口引出，一路以排针形式引出，

支持RS-232/RS-422/RS-485 三种工作模式，其余两路通过后IO引出。

以太网口

4路10/100/1000Base-TX，3个Intel{C}{C}R{C}{C}82574L/

1个I218-V（CPCI76C1D：前面板有两个以太网接口,其余两路通过后IO引出）

存储设备

SATA接口

6路SATA3.0接口

CPCI76C1D：3个位于主板以及接口扩展板上，其余3路通过后IO引出

1个mSATA接口

CPCI76C1D：2.5" SATA   HDD/SSD

板载8G SSD（可定制）

应用环境

与

机械尺寸

工作温度

0-60℃（-20℃-70℃可定制，配SSD）

存储温度

-40-80℃

相对湿度

5%-95%，无凝露

尺寸

200.8mm(L)×130.5mm(W)×20.32mm（H）（CPCI76C1）

200.8mm(L)×130.5mm(W)×40.64mm（H）（CPCI76C1D）

供电电源

5V与3.3V供电

典型功耗

+5V@10A；+5%/-3%

操作系统

Win7/Win8/   Win10/Linux
