TDU 可调时延连接器
可调时延连接器TDU(Time Delay Unit)是一款能够根据需要,调节配置射频信号时延的设备。
随着移动通信技术的迭代,无论是蜂窝通信的2G、3G、4G和5G通信技术,还是非蜂窝通信的wifi、UWB等典型短距离通信技术,使用的无线频段越来越高。在各种无线设备的测试系统中,很多测试场景需要对发射或者接收的射频信号进行特定的时延处理。为此,为准电子推出了一款能够根据客户需要,调节配置射频信号时延的设备-可调时延连接器 TDU (Time Delay Unit)。
技术特点
1) 可以对6GHz到10GHz射频信号,进行时延调节。通过USB接口进行供电和配置,可以灵活应用于客户的测试系统中;
2) 同时,TDU可调时延连接器与为准电子的T6290系列综测仪配合使用,可以通过对不同射频通道时延的精准调整,进行UWB设备的AoA(到达角)测量;
3)其供电和控制接口只需要一根USB线连接PC就能实现,测试搭建和操作简单。

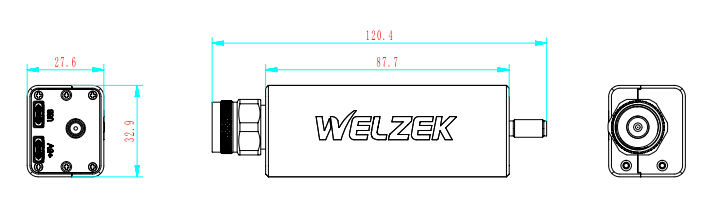

产品尺寸
技术参数
型号 | TDU |
尺寸、重量 | |
尺寸 | W=120.4mm, H=27.6 mm, D=32.9mm |
重量 | 约200g |
环境条件 | |
工作温度 | +10 °C to +45 °C |
存储温度 | -25 °C to +60 °C |
频率功率特性 | |
频率范围 | 5500 MHz to 10500 MHz (for continuous wave (CW)) |
最大输入功率 | 18 dBm |
插入损耗 | <27 dB (type 13~16dB) |
VSWR(驻波比) | <1.90 |
时延特性 | |
时延步进 | 1 ps |
时延步进准确度 | ±2 ps |
最大时延 | 80 ps |
接口 | |
射频连接器 | 1 Type-N male, 1 Type-SMA female |
USB | 2 Type-C |
电源需求 | 5 V, max current 0.2A |
射频接口 | |
输入端口 | Type-N male |
输出端口 | Type-SMA female |
端口阻抗 | 50 Ω nom. |
