mUDC

为准电子 毫米波变频器 mUDC

品牌名称：为准

产品型号：mUDC

获取报价 加入询盘
产品规格
产品介绍
毫米波变频器mUDC是一款双通道上/下变频设备，可以灵活便捷应用于客户的测试系统中。
5G使用的频段大概分为两类，一类为450MHz-6GHz，也称为Sub-6GHz频段；另一类范围为24.25GHz-52.6GHz，因其波长在1毫米-10毫米之间，通常称为毫米波。毫米波频段的5G系统，数据速率可以达到10Gbps，甚至更高。目前毫米波频段的5G应用越来越多，毫米波技术在5G时代扮演着重要的角色。为此，为准电子推出了一款可以灵活便捷应用于客户的测试系统中的毫米波变频器——mUDC
资料下载
索取PDF产品资料
渠道商
产品详情

mUDC 毫米波变频器

毫米波变频器mUDC是一款双通道上/下变频设备，可以灵活便捷应用于客户的测试系统中。

5G使用的频段大概分为两类，一类为450MHz-6GHz，也称为Sub-6GHz频段；另一类范围为24.25GHz-52.6GHz，因其波长在1毫米-10毫米之间，通常称为毫米波。毫米波频段的5G系统，数据速率可以达到10Gbps，甚至更高。目前毫米波频段的5G应用越来越多，毫米波技术在5G时代扮演着重要的角色。为此，为准电子推出了一款可以灵活便捷应用于客户的测试系统中的毫米波变频器——mUDC

技术特点

1）一款双通道上/下变频设备，每个通道输出频率为24GHz-31GHz；

2）可以支持5G NR毫米波频段、主流的卫星互联网频段等；

3）内置OCXO参考时钟，同时也支持外部10MHz参考时钟输入以及外部触发输入；

4）通过USB接口控制，操作灵活方便。

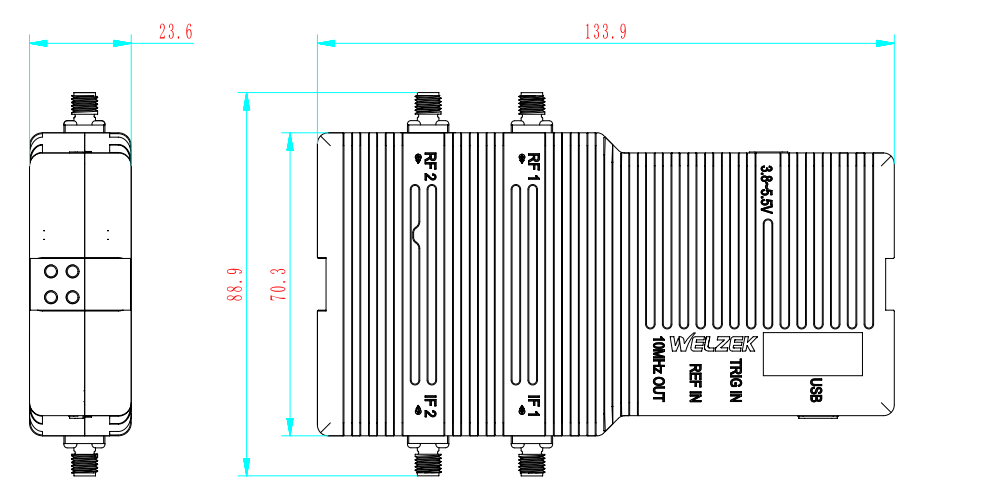

产品尺寸



技术参数

型号mUDC

频率参数


输出射频频率范围

24GHz-31GHz

中频频率范围

2GHz-6GHz

本振频率范围

15GHZ-30GHz

下变频增益

>5dB，内置45dB衰减器，步进1dB

上变频增益

>15dB，内置30dB衰减器，步进1dB

上变频1dB压缩点

>13dBm

下变频1dB压缩点

>-5dBm

OCXO精度

+0.1ppm /year

本振相位噪声

<0.6 degree, @20GHz (from   1kHz to 100MHz)

通用参数


通道数

2

控制接口

USB Type-C

射频接口

2.92mm(F)

中频接口

2.92mm(F)

输入参考时钟接口

SMP(M)

外部触发接口

SMP(M)

10MHz时钟输出接口

SMP(M)

供电

USB Type-C, 3.8-5V,3A

尺寸

133.9mm(H)*88.9mm (w)*23.6mm(D)
