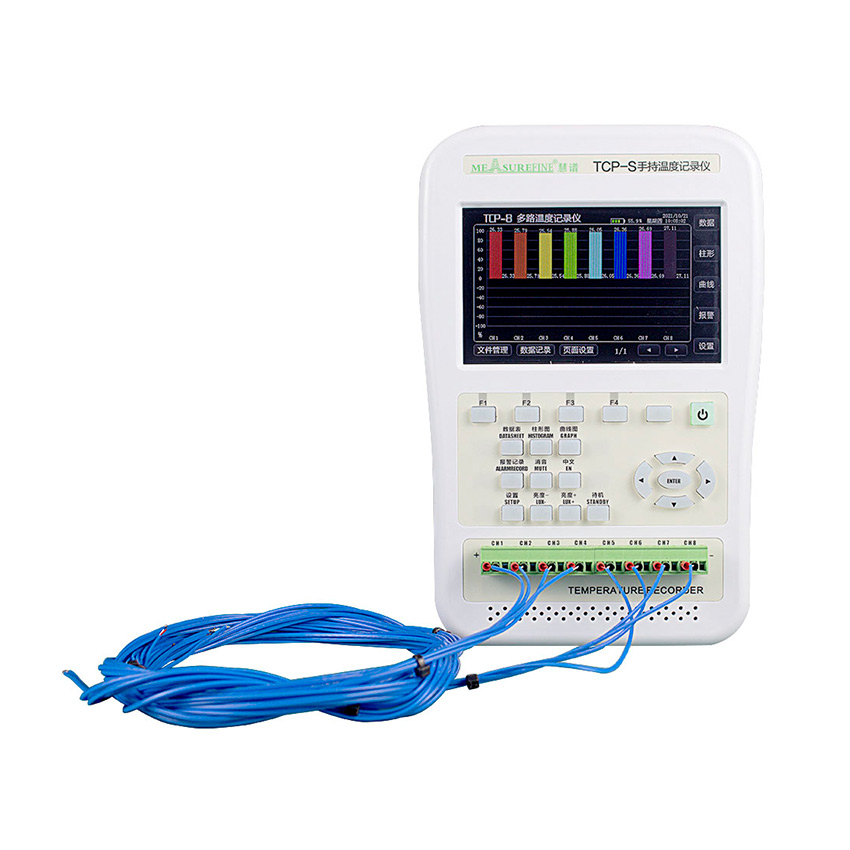

杭州慧谱 手持式多路温度记录仪 TCP-S

TCP-S 手持式多路温度记录仪

TCP-S系列多路温度记录仪是一款精确快速、稳定可靠、功能齐全、操作方便、高性价 比的测温仪器。以其丰富的显示画面、灵活的操作方式以及强大的记录、运算和管理功能获得了极 其广泛的应用。该多路温度记录仪主要由触控液晶屏、按键、ARM 微处理器为核心的主板、主电源、 隔离采样板、大容量 FLASH，温度探测器等构成：

• 高清触控 5 寸液晶屏且带有实体按键，触摸灵敏，稳定可靠；

• u 内置5000mAH大电池可连续工作十二小时

• 主板采用高速、高性能 32 位 ARM 微处理器，与采样板通讯速度快，效率高，

• 每个通道可独立兼配不同类型的热电偶型号，兼容性强，可根据实际应用需求进行任意搭配选 择。使用时只需根据实际需求将热电偶接入采样端子上即可，切换便捷。

• 内置 8G 大容量 FLASH，可通过 U 盘将 FLASH 中的数据快速转储到计算机中，最快可 0.1 秒记录 一次所有通道的数据。

• 数据显示界面清晰明朗，

• 仪表测量、显示基本准确度 0.2%+0.5℃±2 个字（不含热电偶精度）

• 可参数设置多点报警功能，报警数据亦会存储，可根据需要导出查看。

功能特点
显示特点

• 采用高速、高性能 32 位 ARM 微处理器，画面响应时间小于二十分之一秒，显示流畅顺滑不卡顿；

• 数据可通过数据界面不仅可以观看实时温度数据、温度曲线、以及柱形图，每个通道的曲线和柱形多种颜色可自由设置，同时数值界面还可以显示时间内的最大值、最小值和平均值），温度 单位有选择显示℃和 F和K;





数据特点

• 数据保存可靠稳定，所有数据不仅可以保存在仪器内部 8G 大容量内存卡中，也可以选择外部保 存，保存在外部 U 盘中，数据导出或保存类型可以选择源文件或者 EXCEL，源文件在上位机软件上打开可以显示数据、柱形、曲线等，方便日后分析，并且确保所有历史数据及组态参数不 会因掉电而丢失。

• 数据保存时间长，根据记录间隔时间不同，可存储 72 小时至 180 天的数据

• 每一路的数据都支持补偿信号输入、补偿信号输入设置简单，补偿可选范围广，可达-200~1370，补偿方式多样选择，分别为直接补偿和线性补偿。


采样特点

• 数据采样与输入控制全隔离，每个采样通道之间相互隔离，抗高频干扰、带电测试电压直流 500V, 交流电压 380V，大大降低采样误差，保证了采样数据的可靠性和稳定性；

• 采样速率（全通道采集和保存）：分为高速（0.1S），中速（0.5S）和快速（1S），可根据需求灵活切换；


报警特点

• 在数据主界面中，每个通道都具有报警显示，同时指示各路通道的下下限、下限、上限、上上 限报警，各通道的报警界限都可在设置中调整，适应各种场合应用；报警后仪器会自动记录报 警信息，同样可以自动保存在仪器内部内存卡及外部 U 盘上，掉电不丢失；

• 报警信息显示数目多达 100 条，显示包括报警时间、报警通道、超越界限和报警时实际测量值。


产品优势

• 可同时实现最高 64 通道温度数据采集、记录、显示和报警；

• 采集记录可导出，不需要笔和纸记录，日常维护工作量非常小，运行费用低；

• 每一路温度值可以任意命名，方便采样的工程位号、工程单位的记录区分；

• 实时时钟，采用硬件实时时钟，掉电锂电池供电，最大时钟误差±1 分/年；

• 内置 GBK 汉字库，使用全拼输入法输入，因此参数输入设置十分方便；

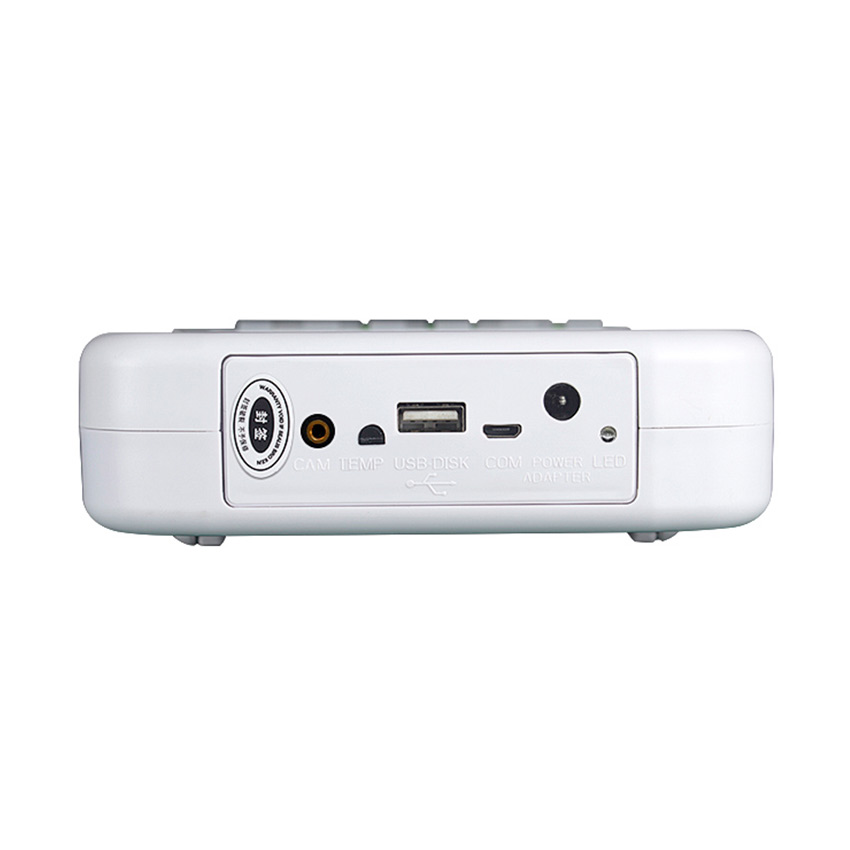

• 标准串行通讯接口，带光耦隔离的 RS232C/RS485 和 USB 2.0 高速接口，与上位机计算机通讯便捷；通讯协仪有慧谱自定义和标准 MODBUS 可选，只需在仪器内部设置内更改即可，无需定制

• 自主研发的开关电源，能在交流电源 AC85V~265V 宽电压范围内正常工作，适合不同环境下使用， 安全可靠；

输入信号

兼容多种信号输入，通过按键选择输入类型，隔离万能输入，无需跳线器。实现真正的数据记 录采集，具体类型如下：

热电偶：K、S、R、N、E、J、T、B（标配）

热电阻:PT100、PT1000、CU50（选配）

上位机软件

仪器标配慧谱上位机软件，软件功能丰富、易用，可以导入及导出仪器测量的所有参数（数值、 曲线、柱形），可查看历史数据和实时数据，方便任意时间段分析，软件还可在局域网内手机查看， 方便远程查看。

技术参数
