深圳盈月 多通道双象限可编程电池模拟器 Y1012系列

Y1012系列 多通道双象限可编程电池模拟器
Y1012系列为一款小功率、高精度、多通道的可编程电池模拟器。采用双象限设计，电流可充可放。Y1012系列单机12个通道输出，可按需求配置通道数，通道间相互隔离，体积仅1U高度，方便多通道串联使用，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试；电流精度高达1μA，可测试电路静态功耗等特性；支持电池模拟，电池充放电等多种测试功能；Y1012系列支持LAN通讯控制，编程软件灵活易用、操作简洁，能满足多通道、多参数、复杂测试环境下对电池模拟器的需求。

应用领域

• BMS

• 3C数码产品

• 智能家电

• 锂电池PCBA板

主要特点

• 电压范围∶0-5V/6V/10V/15V

• 电流范围∶±1A /±3A /±5A

• 电压精度达0.6mV

• μA级电流测量精度，自动量程

• 电压纹波噪声低至2mVrms

• 单机12通道，通道间隔离，支持串联

• 支持电池模拟，电池充放电功能

• 支持SOC测试，序列测试

• 模块化设计，便于通道拓展

• 充放电无缝切换，可导出波形

• 支持主动/被动均衡测试

• 支持LAN通讯控制，LAN双接口

支持主动/被动均衡测试

Y1012采用双向设计，每通道均可独立控制电流输入输出方向，完全满足BMS主动/被动均衡测试要求。

超高精度，支持静态功耗测试

Y1012基本精度高，电流精度高达1μA。通过Y1012给被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品，确保产品出厂后待机工作时间在标称范围之内。

超高集成度，内置故障模拟功能

Y1012在19寸1U机箱内集成12个独立输出模拟器通道，通过上位机软件直接控制，为客户节省了空间和宝贵投资时间。

电池模拟特性功能，适配各种规格BMS芯片测试

Y1012系列电池模拟器一台仪器可实现多种用途，精简测试设备，优化测试流程。且Y1012内部电路针对不同芯片进行优化，可适配各种规格BMS芯片测试。Y1012可测试待机静态功耗，具有强大的保护功能，无任何电池安全隐患和风险。

应用——ATE测试

测试优势

Y1012单台具备12通道，通道独立控制，每个通道均可输出或者吸入电流，在智能手机、蓝牙耳机等消费类电子产品ATE (Automatic Test Equipment) 测试系统中，单条产线常采拼版并行测试，Y1012单台便能快速搭建单产线六工位测试系统，大大提高产品测试效率，节省客户投资。

测试项目

• 充电电流测试

• 保护参数测试

• 静态功耗测试

应用——BMS测试

测试优势

单台产品可提供12通道电池单体模拟，响应速度快，独特的电流双向性可以测试BMS的主动均衡，高精度的电流采集功能可以测试BMS采集回路的静态功耗，是BMS测试行业专用仪器。

测试项目

• BMS电池保护参数测试

• BMS采集回路静态功耗测试

• BMS电池主动/被动均衡测试

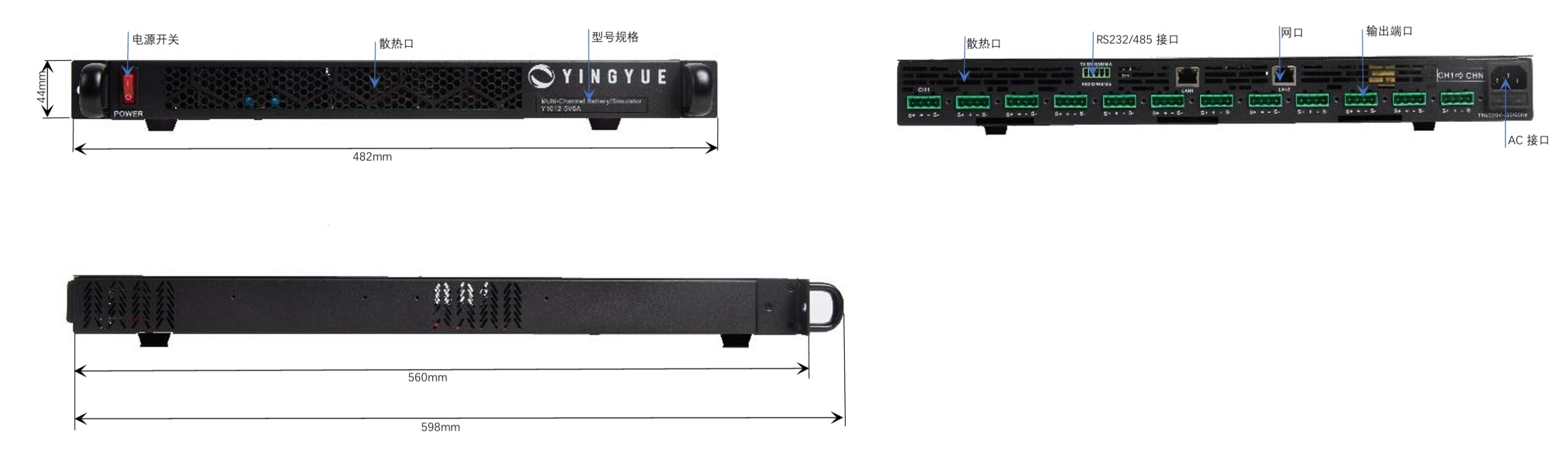

产品外观和尺寸

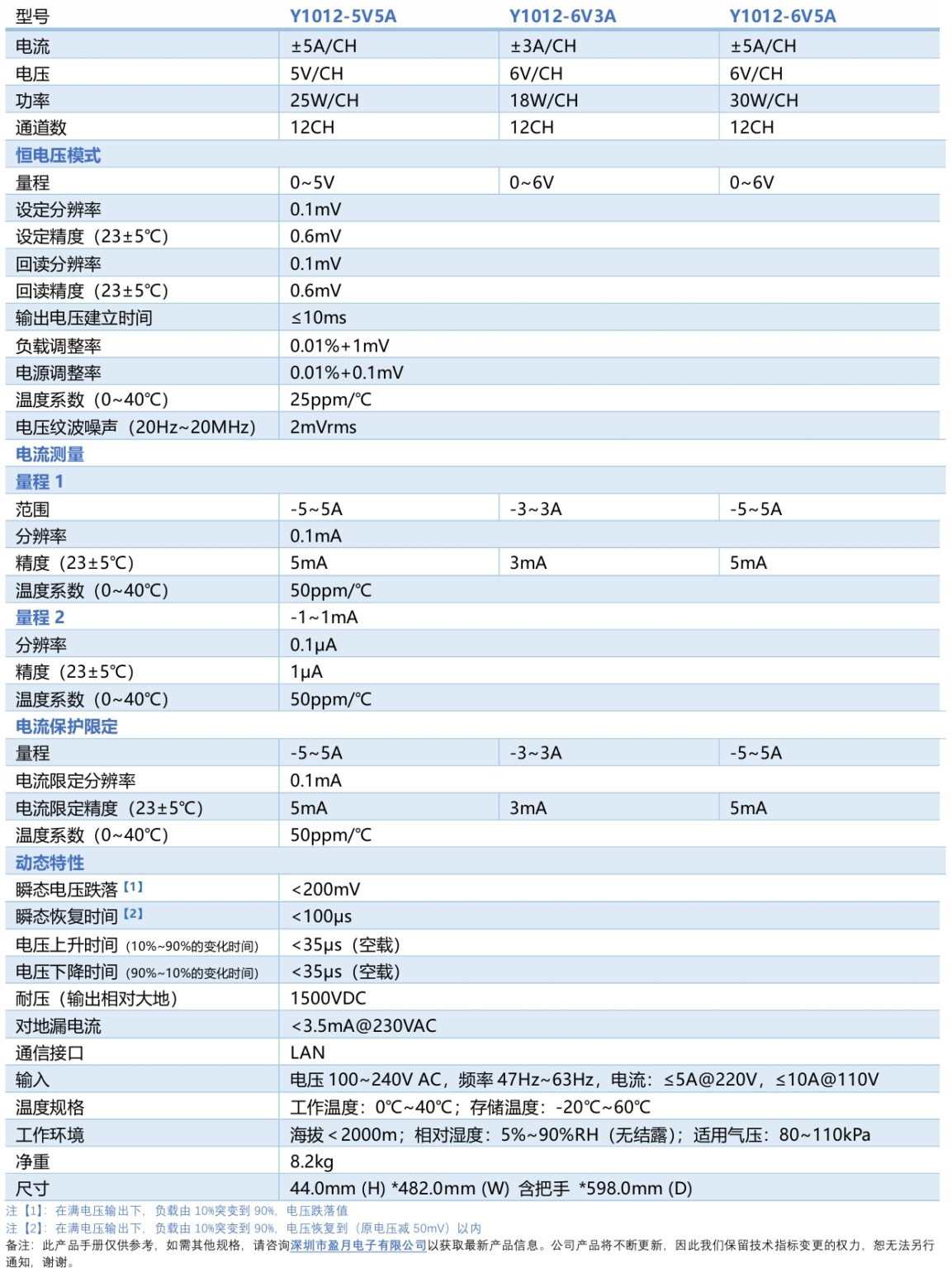

技术参数
