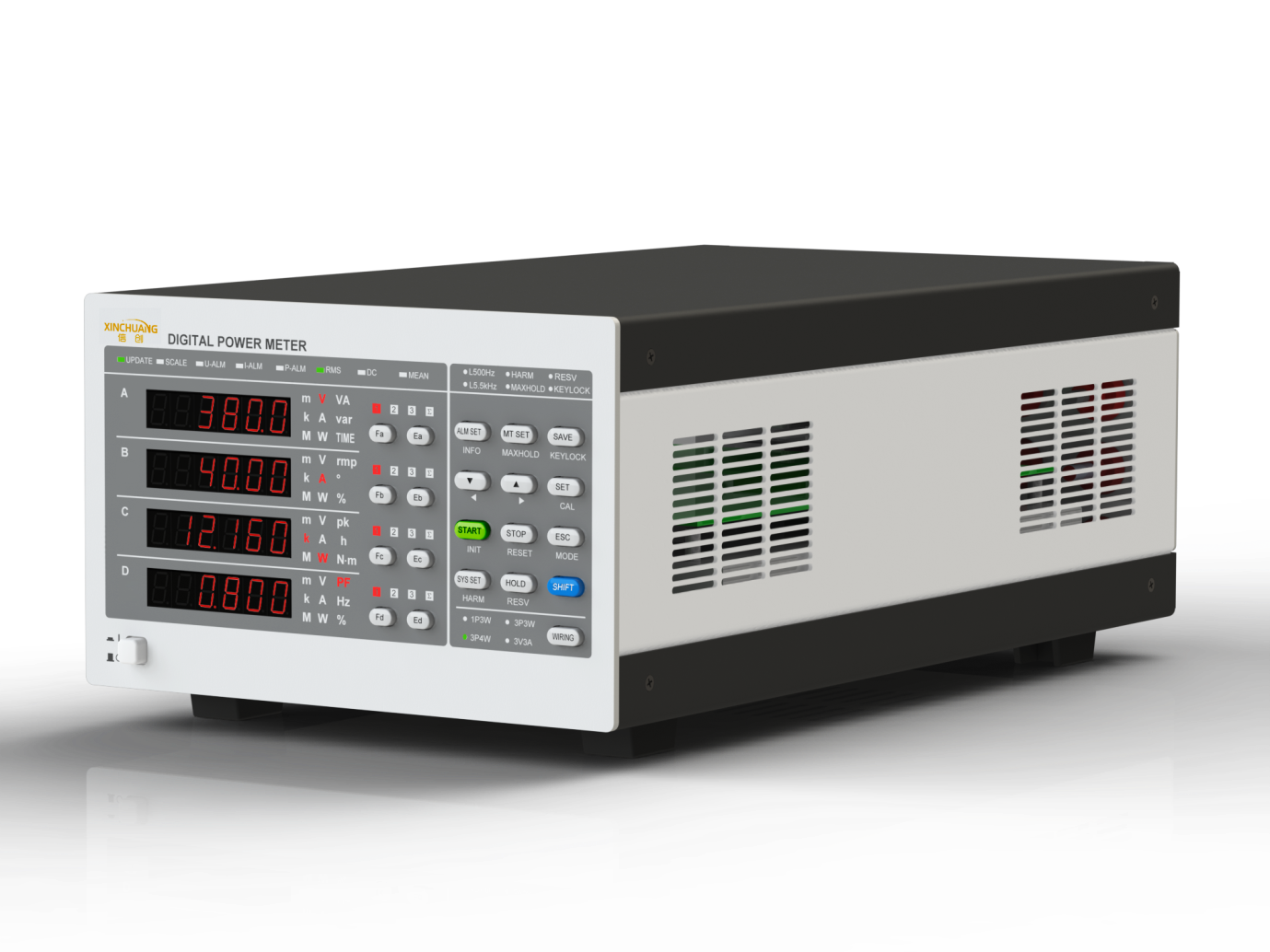

青岛信创 三相功率测量仪 7920

测量通道

三相（支持单相使用）

测量参数/功能

单相：电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、
相位角Φ、电压频率fU、电流频率fI、电能量Wh、电量Ah、电（能）量计时Time

三相：电压ΣU、电流ΣI、有功功率ΣP、视在功率ΣS、无功功率ΣQ、功率因数Σλ

接线方式

1P2W、1P3W、3P3W、3P4W、3V3A

信号输入

浮置输入（互感器输入）

信号采样速率

70kS/s

满量程峰值因数

3

电压额定量程

600V

电压精度范围

0.6~600V

电压分辨力

0.1V

电流额定量程

50A

电流精度范围

20mA~50A

电流分辨力

0.001A

功率因数精度范围

±(0.1～1.0)

功率因数分辨力

0.01

电压/电流测量精度

45Hz≤f≤65Hz

±(0.1%×显示值+0.1%×量程)

65Hz<f≤1kHz

±(0.1%×显示值+0.2%×量程)

1kHz<f≤2kHz

±(0.15%×显示值+0.3%×量程)

有功功率测量精度

45Hz≤f≤65Hz

±(0.1%×显示值+0.1%×量程)

65Hz<f≤1kHz

±(0.2%×显示值+0.2%×量程)

1kHz<f≤2kHz

±(0.2%×显示值+0.3%×量程)

有功功率测量范围

0.44W~11kW@220.0V/相，PF=0.1~1.0

有功功率最高分辨力

0.01W

频率测量范围

45Hz~2kHz

频率测量精度

±0.1%×显示值

电能测量范围

0～99999MWh（分辨率：0.01mWh）

电能测量精度

±0.2%×显示值

电能计时范围

9999时59分59秒

滤波功能

500Hz、5.5kHz电压/电流线路滤波

数据更新周期

0.5 / 1 / 2 /   5 [s]

变比范围

1～5000

报警功能

5组，总电压、总电流、总功率上/下限、门限设定

控制接口

标配：RS-232；选配：RS-485、开关量

外形尺寸

213(W) x 132.5(H，不含底脚) x   384.5(D，不含接线端子) mm

开口尺寸

213 x 132.5

底脚高度

14.5 mm

整机重量

约4 kg

整机功耗

约10VA
