长沙天恒 直流大电流分流器与传感器校准系统 TH1100

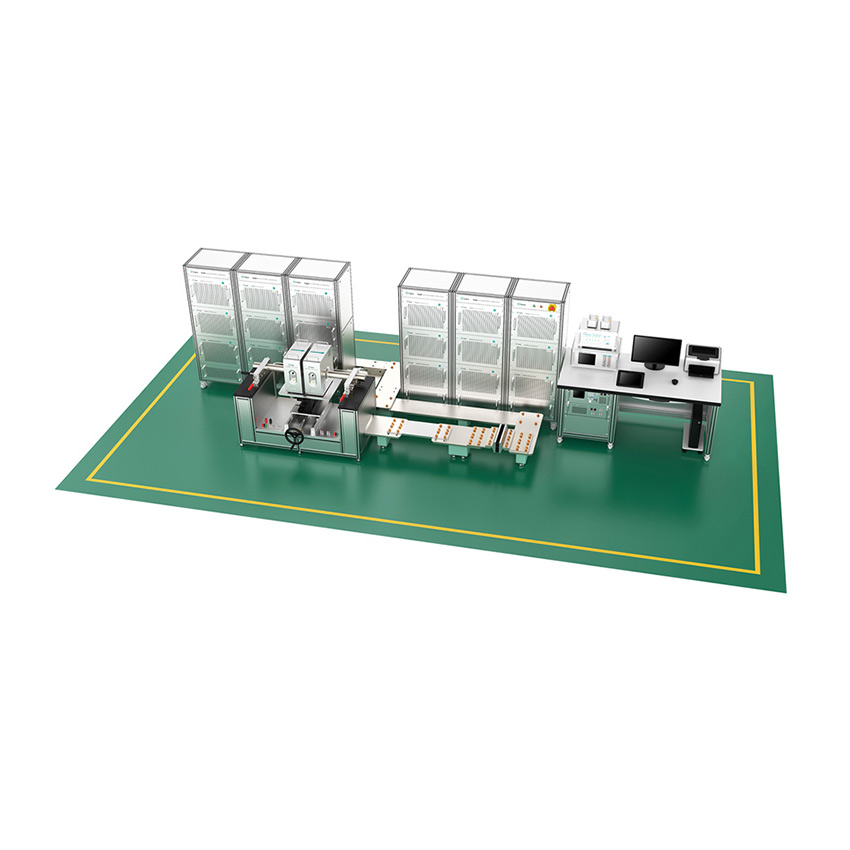

TH1100 直流大电流分流器与传感器校准系统

TH1100可全自动程控输出 ± ( 0.1 mA~10 kA) 具有高精度、高稳定度、宽范围的直流电流。适用于校准阻值0.1 μΩ~100 kΩ的直流分流器、标准电阻，也适用于高精度的电流传感器的校准。为高等级计量实验室建立高精度的电流、电阻量传体系提供了可靠的技术保证。

产品特点

• TH6000 双极性大电流源：通过双向电源供电，内部电路实现± (100 A~10 kA)双极性直流电流的程控输出。所有量程换挡均不采用继电器，可实现大电流源的快速换向和量程切换，有效去除热电势对电阻测量的影响，并避免长期使用继电器接触不良的缺点。该双极性电流源的方案可为计量检测提供工业级产品的高可靠性保证。

• 电流源的模块化设计：采用多台电流源组合输出的方式,每台电流源均内置 1 台宽频电流比较仪进行电流测量与控制，以确保电流的高稳定性和高准确性。模块化设计即便于后期维护，提高维修效率；也便于未来升级，可通过增添电流源模块，扩展电流的输出范围，为顾客节省投资。

• 高稳定性和准确度：直流电流输出的短期稳定性可达 2.5ppm/min、8ppm/h；绝对准确度为±50μA/A。通过软件控制的大电流缓升缓降，减少了电流浪涌，避免对被测产品产生功率过冲，为高精度的传感器和分流器检测提供保障。

• TH1860 双极性超稳恒流源：可精准输出± ( 1 A~110 A )的双极性直流电流，短期稳定度达 0.4ppm/min、1.5ppm/h，绝对准确度达±15 μA/A，是一台具有超低噪声、高精度、高线性度、更优调节细度的恒流源，该产品已被提升到了商用仪器市场上前所未有的准确度和超低噪声水平。

• TH0740A 标准电阻测量装置：可精准输出 ± ( 0.1 mA~1 A )的双极性直流电流，外接超稳定标准电阻，实现范围为 1Ω~100 kΩ的标准电阻的量传；具有双通道电压比率测量功能，配合超精密电流比例扩展器（可级联）、超稳定标准电阻并通过电流极性交换可实现范围为 0.1 μΩ~1 Ω超高准确度电阻或比率的量传。

• 超稳定标准电阻：为空气型标准电阻，年稳定度达 0.2 ppm，可在( 23 ± 5 )℃下使用，无需恒温油槽也可实现超高的稳定度。

• 标准电阻多路复用器：同时接入多只不同规格的标准电阻，使用时根据校准需求，通过程控切换已接入的不同规格的标准电阻，减少用户反复接线步骤，有效地提高校准效率。

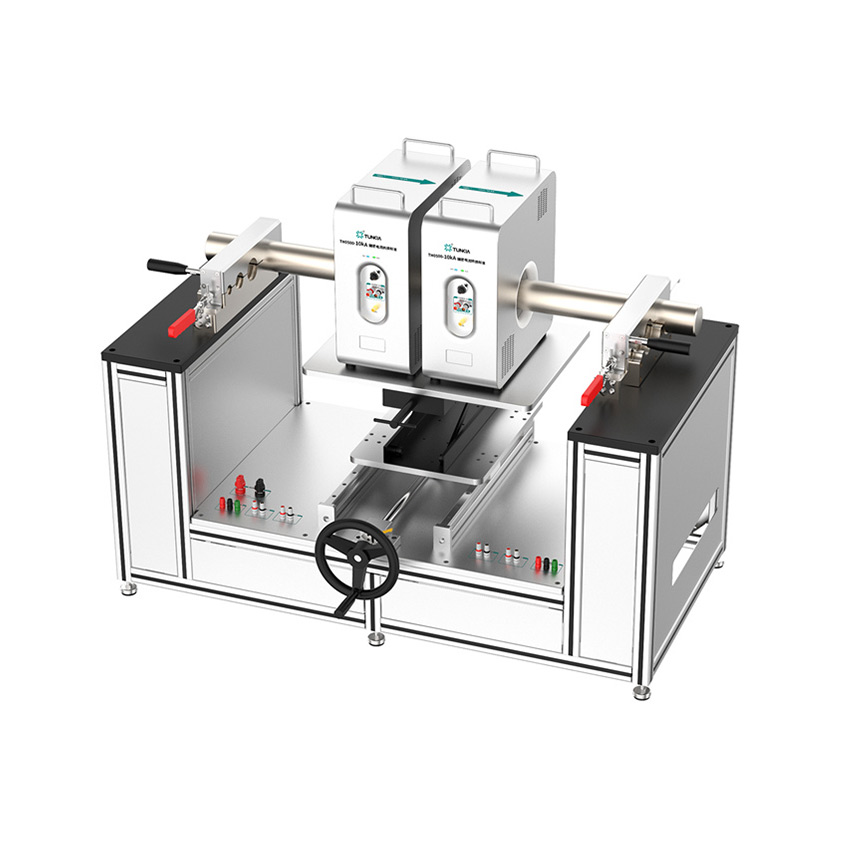

• 传感器专用测试工装：针对穿心式大电流传感器的快速接线而设计，配有可拆卸式电流铜棒，有利于在被检和标准传感器间形成均匀磁场，进一步可地减小测量误差；并内置传感器二次信号测量模块和供电模块，可完成传感器的比例误差、线性误差、功耗等检测项目。

• 分流器专用测试位：大电流接线的专用支架设计成的专用的装置受检位，便于接入直流分流器。配合高精度的分流器二次电压测量模块，实现分流器的误差检测，并可绘制 R(I)、R(t)等曲线等。

• 系统的可溯源性：能方便对大电流进行溯源校准，既可通过对单台电流源独立输出进行溯源校准，也可通过对所有电流源整体输出进行溯源校准。
