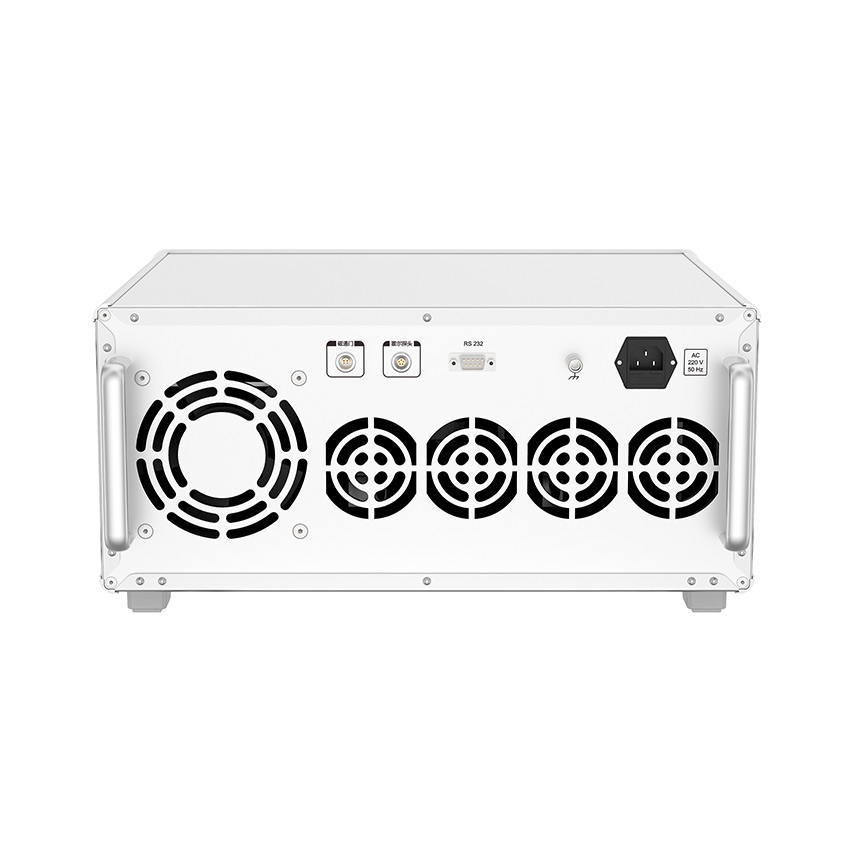

长沙天恒 软磁直流测试系统 TS4000

品牌名称：天恒测控

产品型号：TS4000

获取报价 加入询盘
产品规格
产品介绍
TS4000 是专用于测量软磁材料直流磁性能的装置，由直流励磁与测量主机、A类或B类磁导计(选配件)、螺线管(选配件) 、电磁铁(选配件)、系统级软件组成。该装置可直接绕线测量软磁环样或其他闭磁路样品的直流磁参量，并绘制相关磁性能曲线；亦可选配A/B类磁导计、螺线管、电磁铁测量开磁路样品的磁参量。
资料下载
产品资料-长沙天恒 TS4000 软磁直流测试系统
11页
渠道商
产品详情

TS4000 软磁直流测试系统



TS4000 是专用于测量软磁材料直流磁性能的装置，由直流励磁与测量主机、A类或B类磁导计(选配件)、螺线管(选配件) 、电磁铁(选配件)、系统级软件组成。该装置可直接绕线测量软磁环样或其他闭磁路样品的直流磁参量，并绘制相关磁性能曲线；亦可选配A/B类磁导计、螺线管、电磁铁测量开磁路样品的磁参量。

产品特点

  • 装置具有独立的电参量校准功能。

  • 采用慢速减幅方式对样品退磁。

  • 超宽范围的电流连续稳定调节。

  • 扫描法不采用继电器换量程，使数据更准确、磁滞回线更光滑。

  • A类/B类磁导计或电磁铁(选配件)：测量开路样品直流磁性能。

  • 螺线管(选配件)：采用抛移法或磁通门法测量样品的矫顽力。

  • 配专业软件，可自动完成磁性能测量。

  • 软件内置扫描法和冲击法等多种方案。

  • 自动计算磁参量并绘制曲线，支持数据管理。

  • 主机、磁导计等采用模块化设计，方便升级或维修。


技术参数

型号TS4000

被测样品

测量方法

被测参数

最佳不确定度 ( k = 2 )

测量重复性

环形样品

模拟冲击法

Bs

1.0%

0.3%

Br

1.0%

0.3%

Hc

1.0%

0.5%

μi

4.0%

1.5%

μm

2.0%

1.0%

开路样品

磁导计(冲击法)

Bs

2.0%

0.5%

磁导计、电磁铁(扫描法)

Bs

2.0%

0.5%

Br

——

0.5%

Hc

——

0.5%

螺线管(抛移法、磁通门)

Hc

2.5%①

1.0%①


输出能力

电流范围

0 ～± 25 A

最大功率

1000 W

调节细度

0.005%*RG ①

最佳测量不确定度

0.2%

磁通测量(磁通计)

磁通计量程

500 μWb、5 mWb、25 mWb

磁通计漂移

± ( 0.05%*RG )/min 或±1 μWb/min 二者取大值

最佳测量不确定度

0.3% + 5 μWb

磁场测量(特斯拉计)

测量范围

0～2000 mT

最佳测量不确定度

2000 mT 以内可达 0.5%*RG

特点

具有霍尔探头非线性修正功能

备注：① RG 为量程值； ② 备注：特斯拉计功能为选件，如需要配电磁铁测量，需要选择该功能，并在合同或技术协议中注明。


供电电源

AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz

温度性能

工作温度：0°C～40°C；储存温度：-20°C～70°C

湿度性能

工作湿度：40%～80% R·H 不结露

储存湿度：< 95% R·H，不结露
