TS1780
TS1780

长沙天恒 电工钢叠装系数测量装置 TS1780

品牌名称：天恒测控

产品型号：TS1780

获取报价 加入询盘
产品规格
产品介绍
TS1780 是一套专用于测量电工钢片叠装系数的装置，主要由精密电子天平、金属夹板、压力施加机构、长度测量装置、计算机软件等组成。
参考标准：GB/T 19289-2019《电工钢带(片)的电阻率、密度和叠装系数的测量方法》(天恒测控参与起草)、IEC 60404-13、ASTM 719/719M等。
资料下载
产品资料-长沙天恒 TS1770/TS1780 硅钢片涂层附着性测试仪
1页
渠道商
产品详情

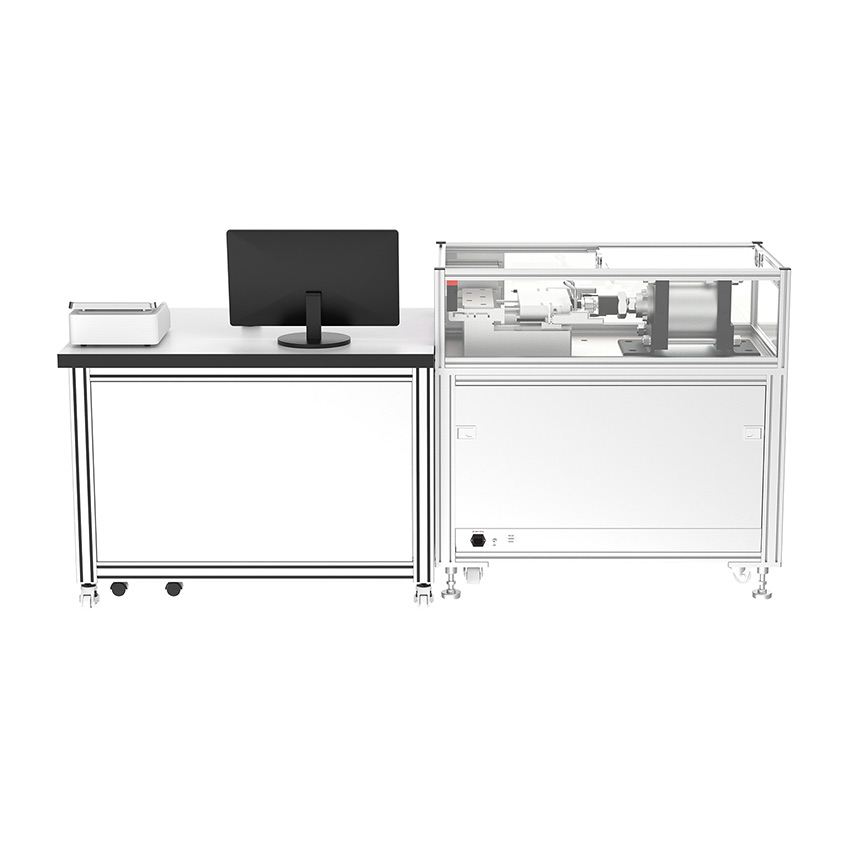

TS1780 电工钢叠装系数测量装置



TS1780 是一套专用于测量电工钢片叠装系数的装置，主要由精密电子天平、金属夹板、压力施加机构、长度测量装置、计算机软件等组成。

参考标准：GB/T 19289-2019《电工钢带(片)的电阻率、密度和叠装系数的测量方法》(天恒测控参与起草)、IEC 60404-13、ASTM 719/719M等。


产品特点

  • 压力泵由计算机控制，测试时对叠装样品施加约1Mpa的压力。

  • 长度测量装置准确测量叠装样品对角线二点的高度，并自动传送至计算机。

  • 可提前录入多组样品信息，实现批量测试。

  • 软件读取样品长度、宽度、叠装高度、质量、密度等数据，并计算叠装系数ƒ。

  • 除设置必要参数和放置样品外，其他测试过程可通过计算机软件自动完成。

  • 软件测试完毕后可按用户自定义的模板生成测试报告，支持导出和打印。

  • 该装置可集成于电工钢性能全自动检测系统中，实现自动上下料与测量。


技术参数

型号TS1780
高度(h)量

测量范围

0~65mm

最佳测量不确定度(k=2)0.2%
质量(m)测量测量范围0~3.2kg
最佳测量不确定度(k=2)0.1g
叠装系数（f）风量

施压范围

(1±0.05)MPa
测试时间约30s~40s/次（含加压时间）
最佳测量不确定度(k=2)0.2%
再现性（标准差）0.5%
试样要求

片数

无取向钢：不少于16片
取向钢：不少于24片
尺寸(WXL)30mm×(280~320)mm
其他要求表面应清洁、平整、无斑痕、划痕、毛刺
