北京翠海佳诚 便携式磁通门测量套件 CH-530

CH-530 便携式磁通门测量套件

CH-HALL系列磁通门计是精确测量微弱的静态和低频矢量磁场的仪器。CH-530磁通门计具备移动式电源可提供两个220V 50Hz供电接口 给套件内设备供电，具备供电单元给磁通门供电提供此同门信号输出接口，具备采集单元可采集供电单元输出的磁通门信号，具备计算机可读取和保存采集单元采集到的数据，具备磁通门探头可测量量程内的磁场，还有一系列的配套设备及文件(便携式计算机的电源适配器、采集卡的电源适配器、BNC连接线、网线、软件使用说明、线路连接示意等)，三角支架用于在户外固定安装探头，数据读取软件安装在计算机中读取和采集数据，方便您准确的测量。

技术参数

采集单元和供电单元通过移动电源供电；磁通门探头通过自身连接的15针连接线连接供电单元：供电单元

通过3根BNC信号线连接采集单元；采集单元通过网线连接计算机；计算机通往软件连接采集单元进行数据读取；

计算机电量不足时可通过移动电源进行充电。通过计算机软件可观察实时波形、数值，可对已经保存的数据进行

查看、导出和频谱分析等操作。

CH-530便携式磁通门计包含有磁通门计传感器、数据采集卡、UPS移动电源、可调整探头固定架

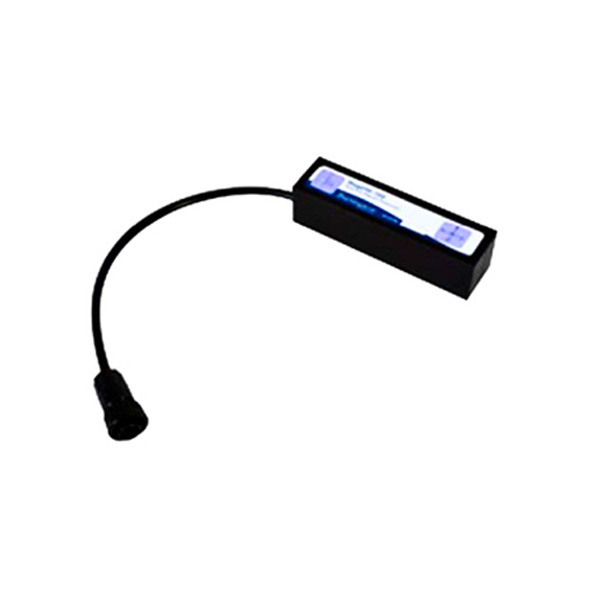

磁通门计探头参数

这款小的通用型传感器可为其尺寸和价格提供出色的性能。在1Hz时，噪声级从>10pT到≤20 Trms/√Hz,带宽达到1kHz,这些传感器可用于广泛的实验室应用。这些传感器非常适合测量磁场变化。它们可以很容易地集成到您自己的测量平台中，或者可以与我们的电源或数据采集单元结合使用，以提供一个完整的测量系统，用于MRI安装前的现场测量等应用。

特点和选项

• 噪声水平：在1Hz时，≤20 Trms/√Hz

• 频率响应：DC~1kHz

• 量程：±100uT,±500uT或±1000uT

• 连接器，飞线和无封装版本


技术参数

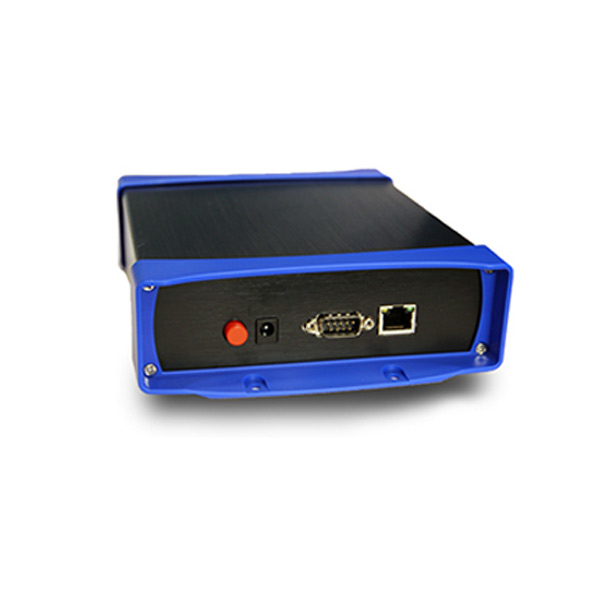

数据采集卡

数据采集卡目前一方面可对磁通门计探头进行供电，使其正常工作，另外一方便是其作为我公司生产的高速高精度网口采集仪使用。

其主要优势：

1)可并行同时采集4路电压信号

2)24位分辨率AD采集，精度优于0.001%（满量程）

3)可测量量程可选：±2.5V,±5V,±10V可选，差分或单端都可以选。

4)最高采样频率：60KHz/每通道，可通过软件任意设置采样频率，步长1HZ

5)100M网口，TCP/1P标准协议，支持多用户使用。

6)提供详细变成使用文档，提供变成示例程序，功能包括：实时采集显示（曲线或数字列表），实时联系采集，显示波形，存储等。

7)该采集仪支持各种操作系统。

8)配套供电为：5V电源适配器

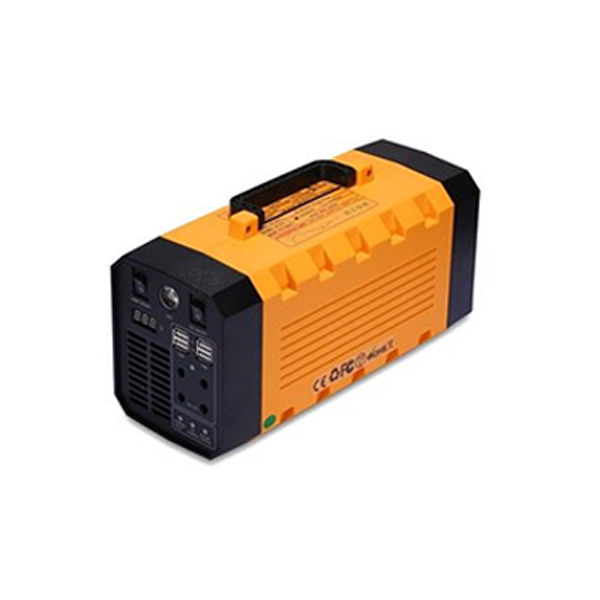

Ups电源参数

1)电池容量：288WH

2)输出功率：额定500W峰值700W

3)电池类型：锂电子电池组

4)输入类型：AC 85V~26550/60Hz

5)输出类型：220V50Hz或+5VDC

6)尺寸：110*135*280mm

7)工作温度：-5℃-60℃

8)输出：4路USB输出(5V,2.1A)

LED灯照明

双路12V直流输出(12v/5A)

双路纯正弦波AC交流电输出

9)过压保护、过流保护、过放保护、过充保护、温度保护、短路保护、静电保护等

10)可供采集卡电脑等设备户外连续工作10小时。

5、可调整探头固定架参数

1)全套固定架均采用纯无磁材料加工而成。

2)三角架支撑可适应不同户外环境。

3)探头固定架三轴跳接保证探头的水平性能。

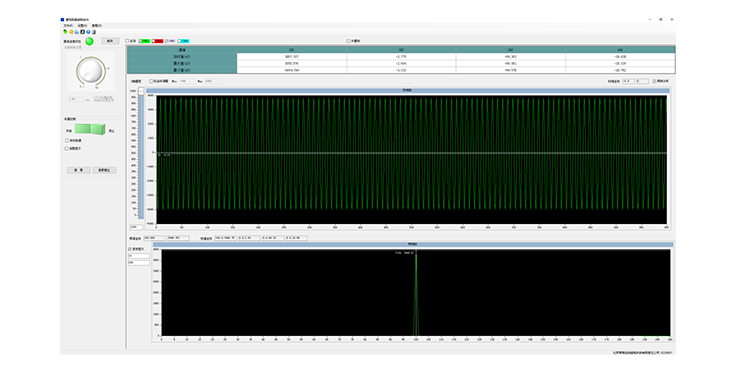

6、采集软件

软件是我们自主开发的数据读取软件，可在软件中设置采样频率大小，可实时显示磁场的时域图形和实时分

析显示频域图形(FFT),可对所有采集数据进行保存，方便后期的数据查看和数据对比。
