台湾仪鼎 共模DC直流电源供应器 P9610A

P9610A 共模DC直流电源供应器

• 共模:线性与开关式结合技术

• 无段高压大电流输出

• 全新主从控制技术，提供多样连接输出

• 高效散热系统装置与超静音风扇

• 高速暂态响应时间

• 保护设计I: 自动短路保护设计

• 保护设计II: OVP/OCP/OTP

• 简易操控设计: 长效光学旋钮、远端感测无须短路片

• 低噪声、低纹波特性提供纯净的电源输出

• 独特SEQ功能提供可编辑连续输出

• 其他特点: 快速稳定时间、体积轻巧

自动量程 高压大电流输出

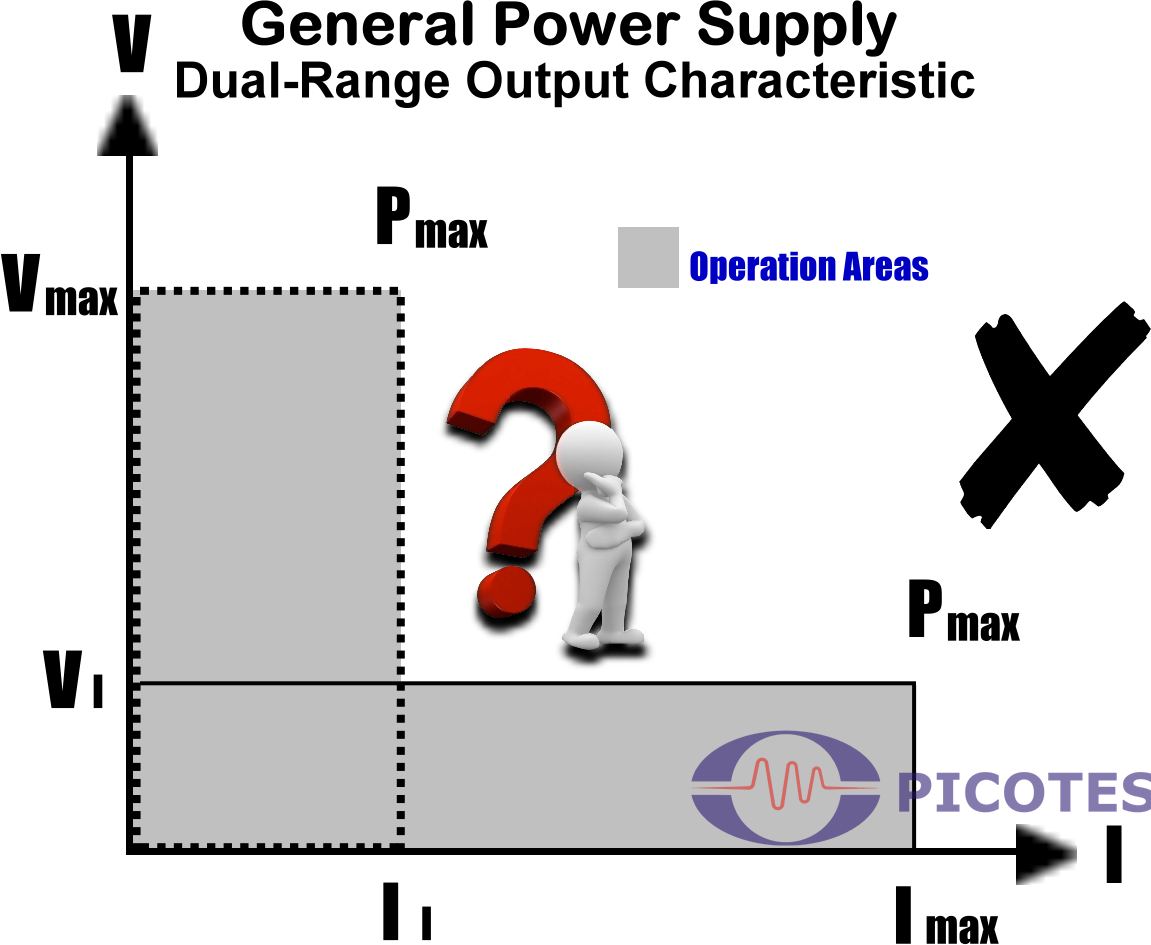

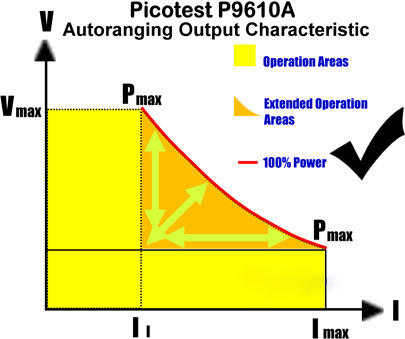

自动量程输出功能提供P9610A如下图示的延伸操作范围，代表可以在电压或电流最大范围内，在任何时刻都能达到100%输出，一台P9610A 能覆盖多台单通道电源供应器的输出范围，可为您减少须购买的数量且减少成本支出。

全新主从控制技术，提供多样连接输出

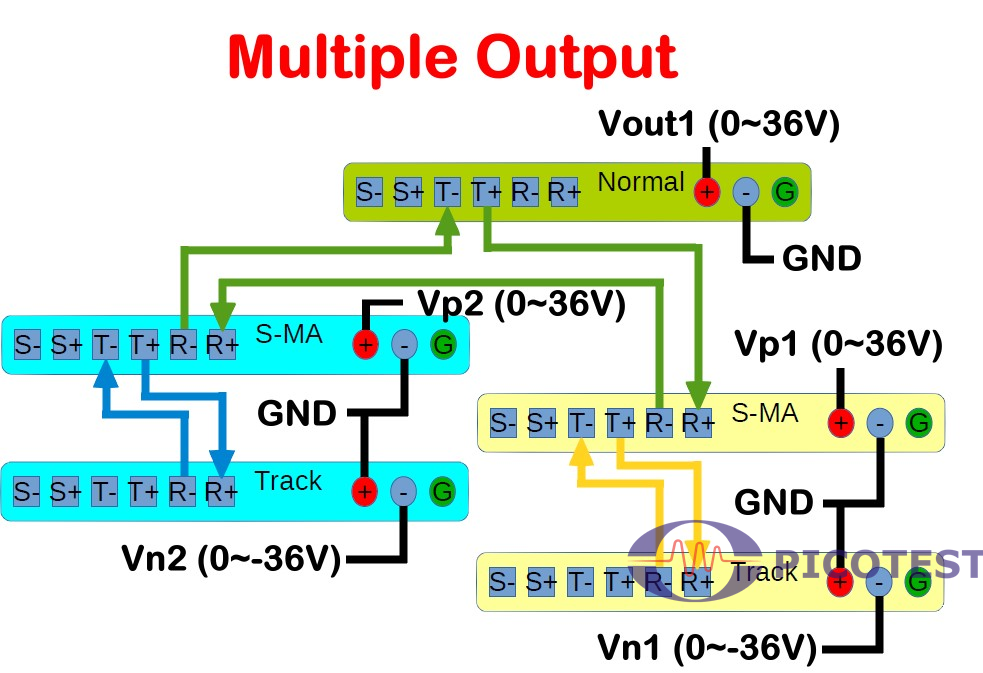

P9610A 的串并联操作能提高输出电压电流，此功能也可用来模拟更复杂的三输出与多输出电源系统，如下图:

高效散热系统装置与超静音风扇

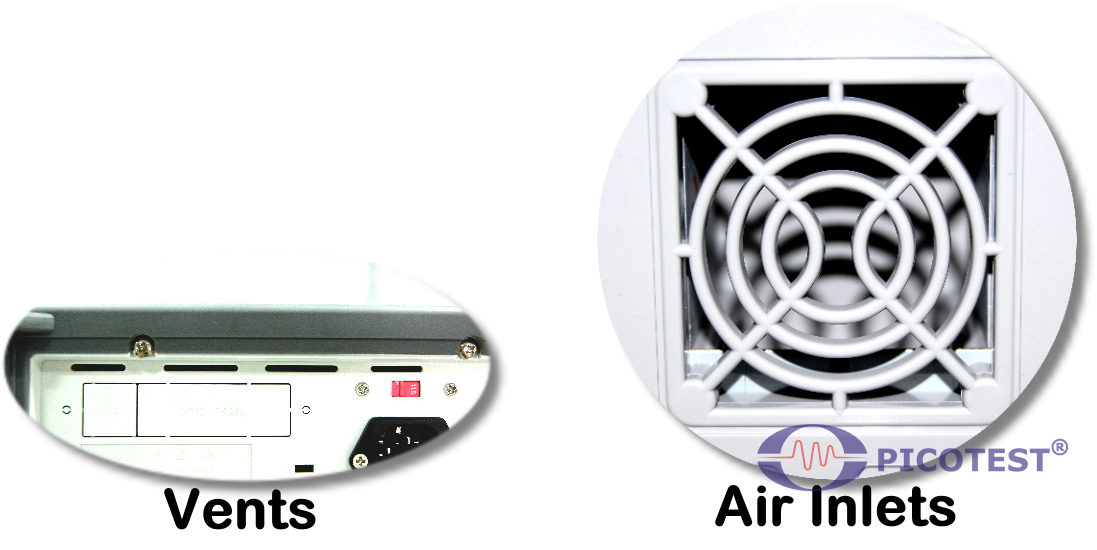

P9610A 内建的散热系统设计能有效防止仪器过热的情形，超静音风扇更能减少机械噪音的产生，为您带来无比安静的工作环境。

高速暂态响应时间

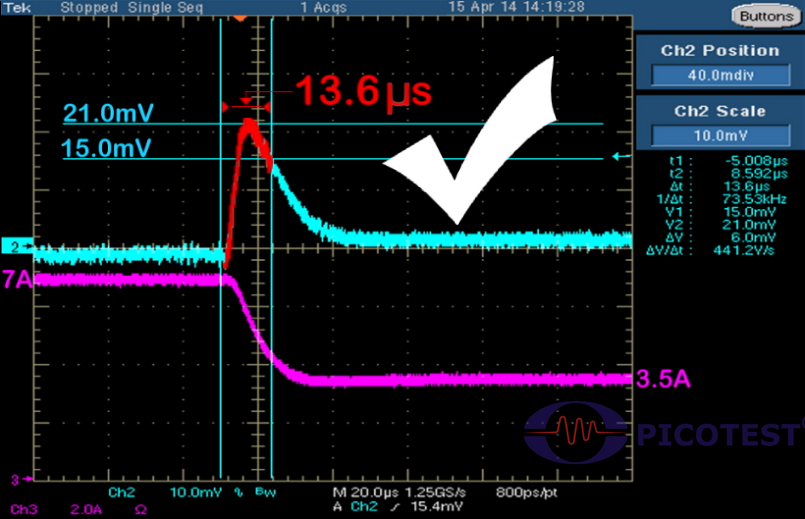

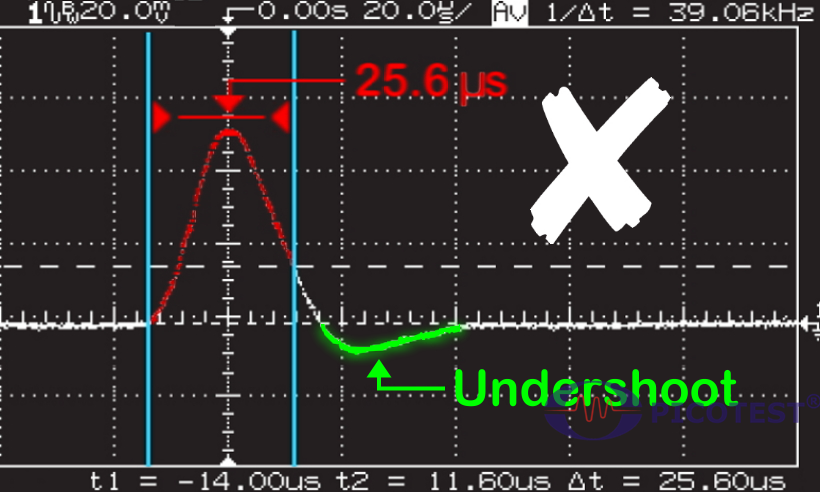

P9610A在面对负载电流发生变化的情况下能够快速的恢复输出，下图(一)示波器抓取显示为P9610A在面对7A到3.5A 负载变化时，输出恢复到15mV的时间为13.6 µs。图(二)为在相同测试条件下，其他品牌知名的电源供应器恢复输出所需的时间为25.6 µs，此外在恢复输出时有产生一压降的情形(如图显示绿线的部分)。由图(一)可看出P9610A所产生的偏移较小且更稳定，恢复输出更为精确并不会出现此一情形。

保护设计I: 自动短路保护设计

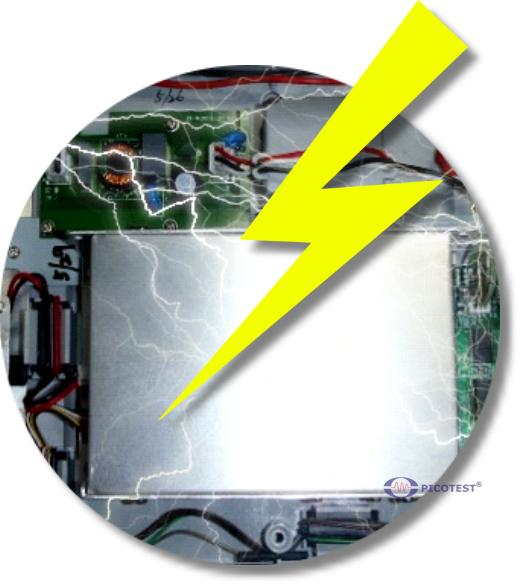

一般的电源仅能承受连续数次短路，P9610A采用独特的硬件自动短路保护设计，可承受每秒13次(不限时间)的负载短路，也因此更能承受负载异常时的冲击。

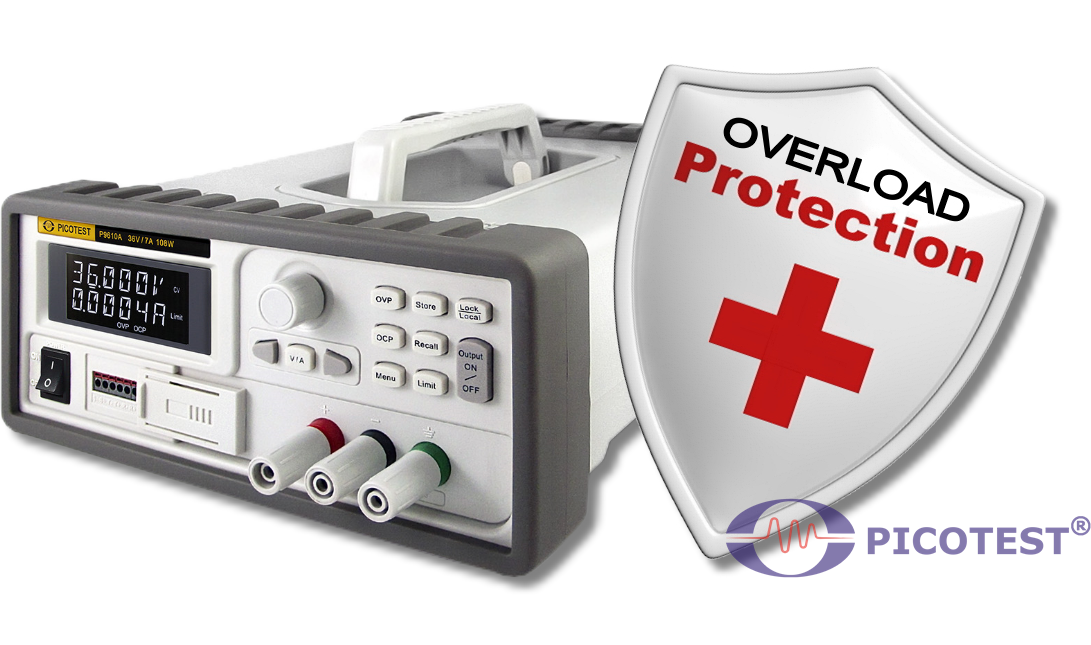

保护设计II: OVP/OCP/OTP
过压保护(OVP)、过流保护(OCP) 与过热保护(OTP)设计能够立即保护P9610A 与您的待测物。

简易操控设计: 长效光学旋钮、远端感测无需短路片
光学旋钮: P9610A光学旋钮可准确操作且更加耐用，有别于其他使用电位计控制的电源供应器无法及时调整到想要的数值，光学旋钮具有数字控制能力，向右或向左旋转即可精准地调整到您所需要的数值。

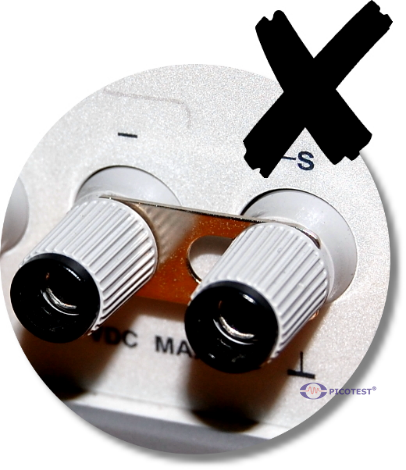

不需短路片: P9610A 内建选择电路，使用远端感测时不需加装短路片，可以在使用与不使用远端感测间快速转换提高便利性，也减少发生短路片错置的时间。

低噪声、低纹波特性提供纯净的电源输出

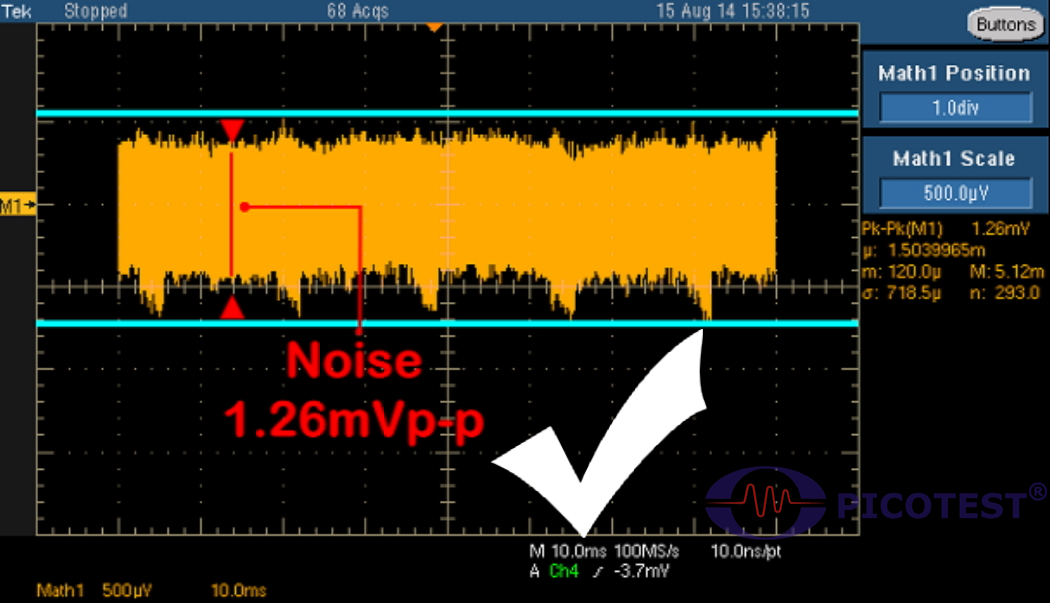

P9610A 在频宽20Hz到20MHz的条件下所产生的输出噪声约为1.26mV p-p，能完全满足您超低噪声的要求。

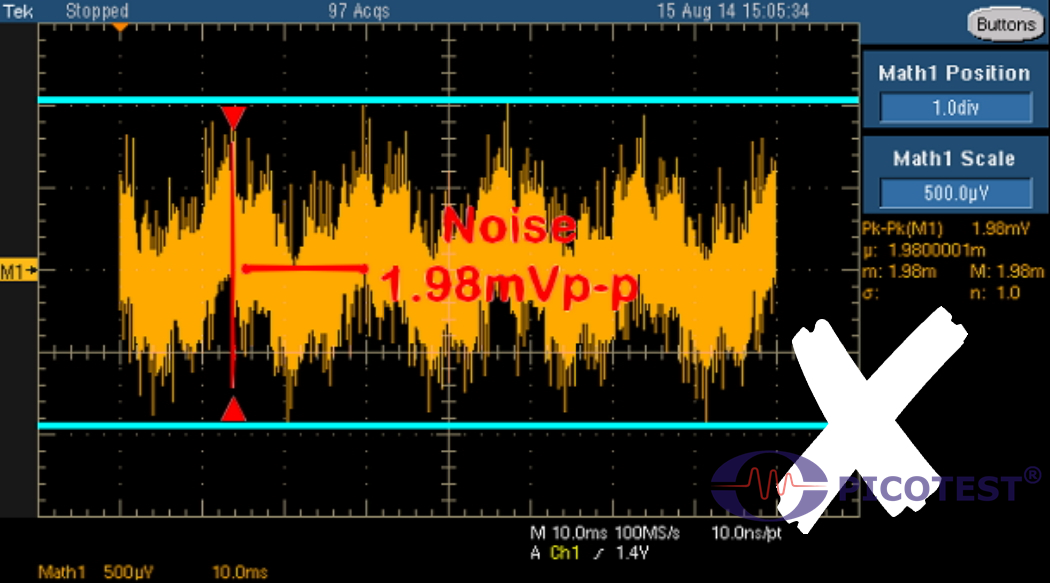

其他知名厂牌的电源供应器在相同测试条件下的噪声为1.98mV p-p

独特SEQ功能提供可编辑连续输出
许多数字电路的测试会要求在特定的时间开启或关闭电源供应器，P9610A 的SEQ功能提供连续输出电压模式并能控制输出不同电压与电流的时间点，满足您各式测试的需求。

其他特点: 快速稳定时间、体积轻巧
体积轻巧: P9610A 主机的重量少于2.5 公斤，包装材积为34cm(W)*14cm(H)*26cm(D)，轻巧的体积与重量可以为您减少运输成本的支出。
隐蔽式提把: P9610A 提把的设计能够符合您各种不同情况的需求，不使用提把时可将提把平放，在产品存放时能够安全的堆叠。
快速稳定时间: P9610A 先进的驱动电路有非常快速的稳定时间(<40ms)，能有效提升产线效率。

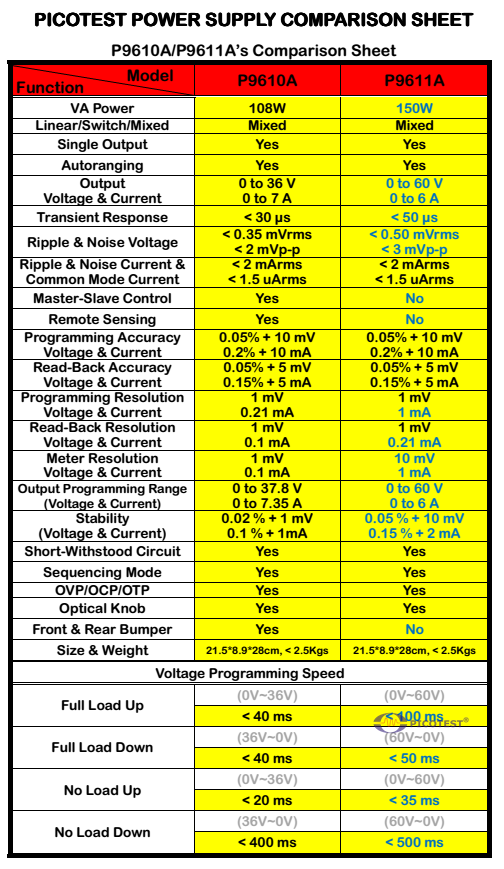

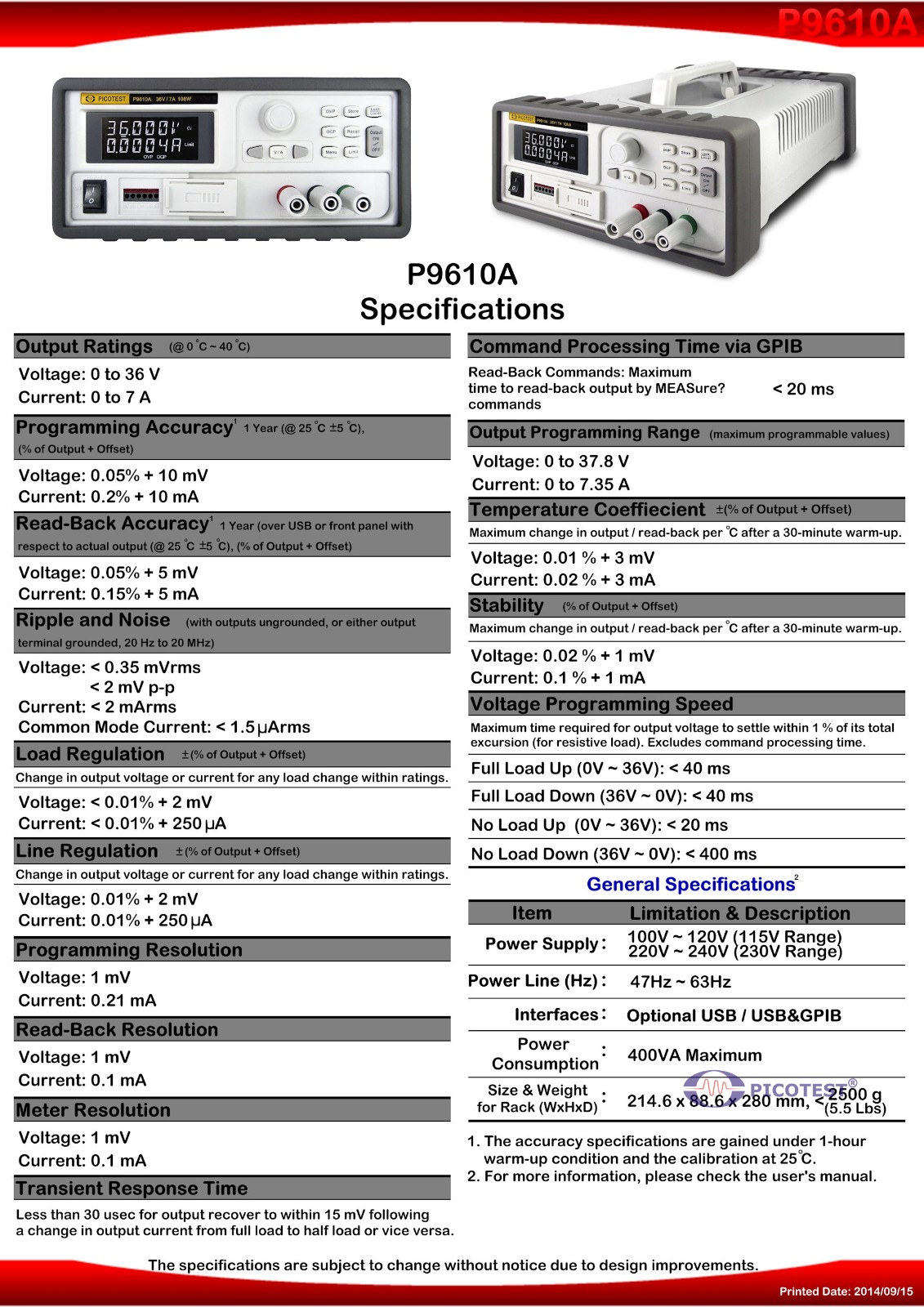

技术参数
