SpinMag -Ⅰ 量子自旋磁力仪
量子自旋磁力仪利用碱金属原子外层电子自旋性质,以泵浦激光作为操控手段,使碱金属原子产生自旋极化。在外界弱磁场的作用下,碱金属原子发生拉莫尔进动,改变对检测激光的吸收,从而实现高灵敏度的磁场测量。量子自旋磁力仪具有灵敏度高、体积小、能耗低、易于携带的特点,未来将引领人类在科学研究、生物医学等磁传感领域进入量子时代。
应用案列

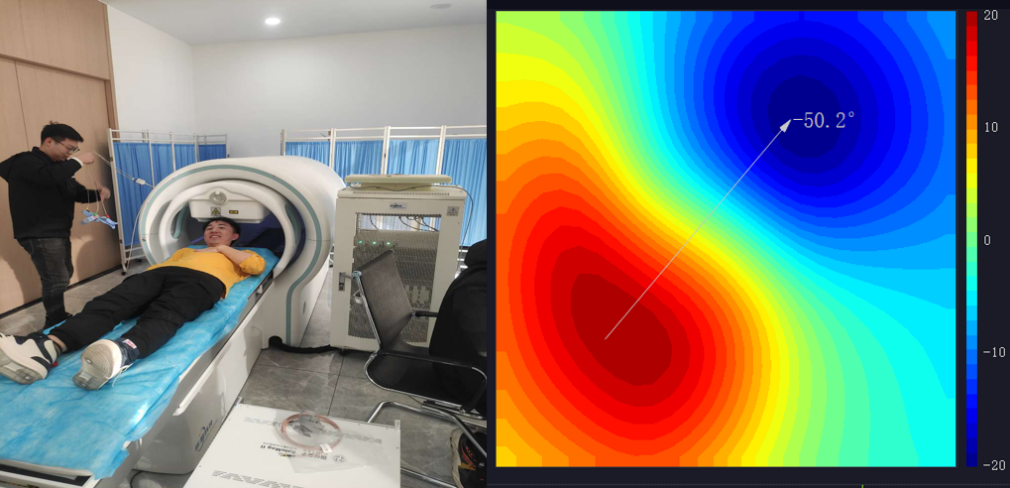

心磁测量 心磁检测有助于冠心病的早期诊断、胎儿心脏活动检查、心律异常病灶定位,具有非接触、无创伤、快速等特点。基于量子自旋磁力仪的多通道心磁检测设备,能清晰地测量出心脏的磁场信号,相较于传统超导心磁图仪,消除了高昂的运维成本,具有大范围临床应用的潜力。 | |

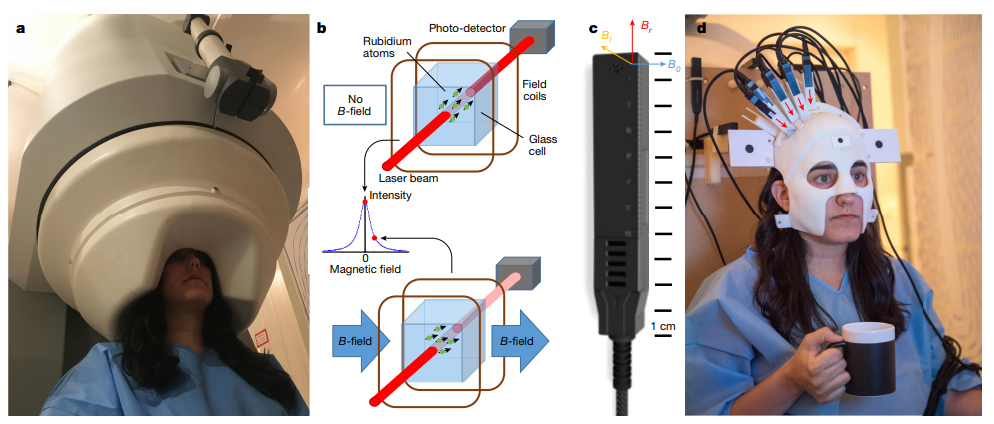

脑磁测量 脑磁图作为一种新兴的脑成像技术,以毫秒级的时间分辨率和毫米的空间分辨率探测大脑磁场。由于大脑和头皮之间的头骨和其软组织并不会扭曲及衰减磁信号,因此,脑磁信号不存在失真。此外,脑磁图检查时无需服用放射性药物或暴露在辐射环境下,具有安全、无创的优点。 基于量子自旋磁力仪的脑磁设备可实现“穿戴式”设计,在运动状态下进行脑磁记录。此外,该设备体积小、运维成本低,利于应用普及。 |
技术参数
型号 | SpinMag -Ⅰ |
原子种类 | Rb-87 |
灵敏度 | <15fT/√Hz |
带宽 | 1~100 Hz |
动态范围 | ±5 nT |
测量轴 | Z/ Y/ Z&Y Axis |
信号输出 | 模拟信号 & 数字信号 |
背景磁场 | -100 nT~+100 nT |
通道数 | 可拓展至256通道 |
尺寸 | 30mm*16mm*12 mm |
