北京海博华 超小微量程扭矩传感器 HCNJ-104W

HCNJ-104W 超小微量程扭矩传感器

HCNJ-104W超小微量程扭矩传感器是在HCNJ-103和HCNJ-104两款扭矩传感器的基础上做的结合款，既可测量0-3Nm扭矩之间的测量，同时尺寸上又比HCNJ-103款尺寸短。这款没有安装底座，可以直接在壳体上开孔固定。安装方式同HCNJ-104。

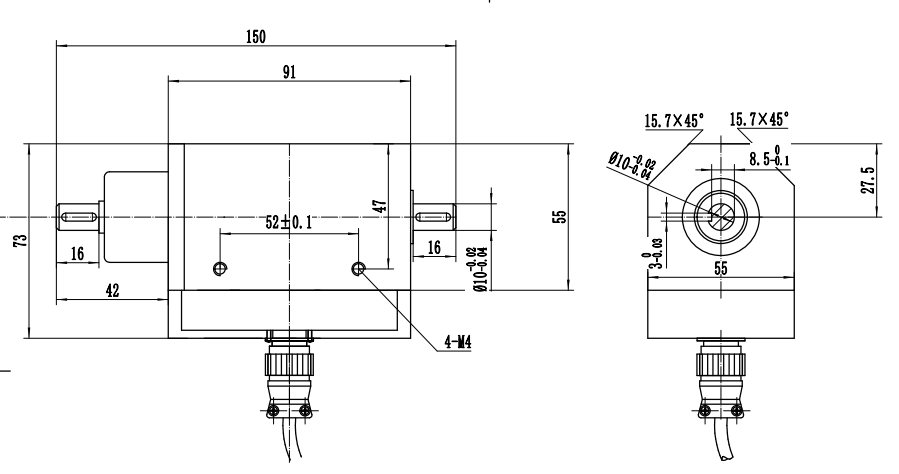

安装尺寸

产品特点

1、既可以测量静止扭矩，也可以测量旋转扭矩;

2、检测精度高、稳定性好、抗干扰性强;

3、体积小、重量轻、易于安装;
4、不需反复调零即可连续测量正反转扭矩;

5、没有集流环等磨损件，可以高转速长时间运行;

6、应变弹性体强度大，可承受120%载荷;

7、抗干扰性强，可任意位置，任意方向安装;

8、传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置。

扭矩工作原理：

如上图所示，应变桥供电由设在传感器上的一组环形变压器，提供感应电压，经整流、稳压转换成高稳定性的直流电压。该电压既供给应变桥作为桥压，也供给其内部电路作为工作电压。应变桥检测的mV级扭矩信号被放大V级强信号，在经过V/F转换器变成正比的方波信号，并发射到外部的信号接受器上，在通过解调还原成与V/F转换出的方波同频率的数字信号，其相位差不大于1微妙，可以忽略不计。

转速工作原理：

码盘与旋转体集成一体，进行旋转。光电开关通过光电效应，做门电路处理，输出一个高低电平脉冲信号。脉冲信号比例于转速。实现了物理量转速到电信号的转化。

技术参数

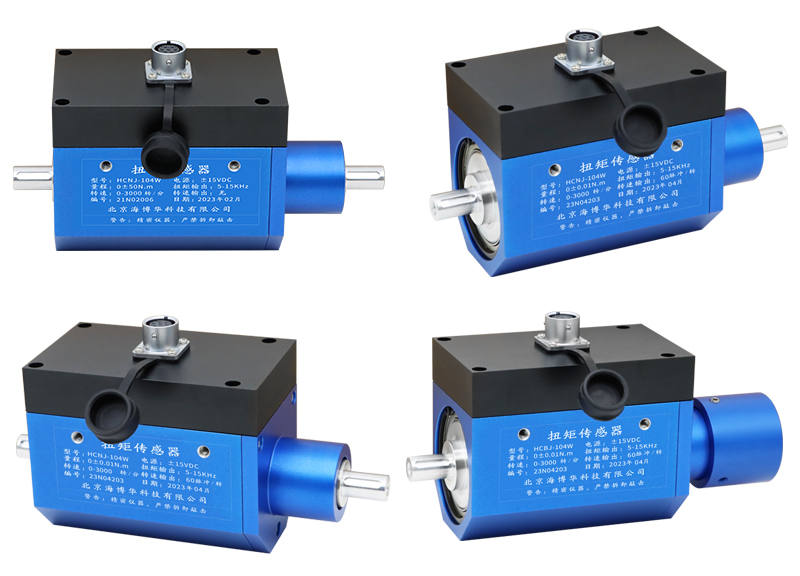

产品实拍
