北京海博华 智能型电流源 CSM-500

CSM-500 智能型电流源

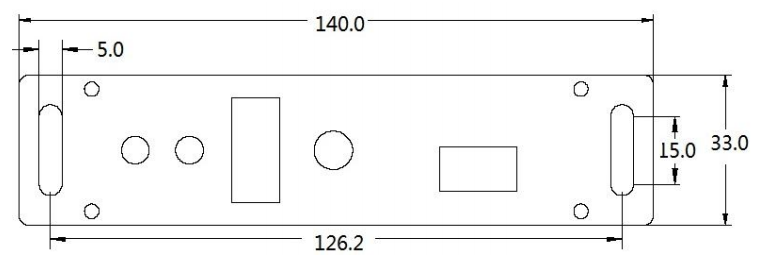

前面板安装尺寸图：

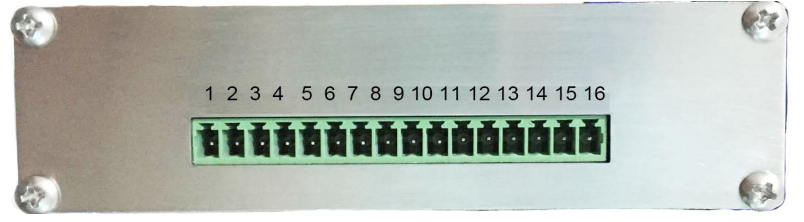

输入输出接口说明：

技术参数

智能型电流源配合磁滞制动器使用，可以手动、模拟量、通讯控制。

拨码开关说明：通过拔码开关选择控制方式及输出电流量程，3种控制方式 S6，S5，S4、S3 在工作过程中只允许其中一路有效。例如：当前状态为 0-5V 或 0-10V 模拟电压输入控制方式，则除了 S6 处于 ON 状态，其余 2 路(PWM，内部控制)必须处于 OFF 状态。

S6 闭合选择模拟电压输入控制方式。

S5 闭合选择外部 PWM 输入控制方式。

S4、S3 同时闭合为内部控制，通过旋钮可调节输出电流的大小，短按可保存设定电流值。

S2 ① 为“OFF”时，选择 0-5V 输入控制方式(外部输入电压范围为 0-5V 时)。

② 为“ON”时， 选择 0-10V 输入控制方式(外部输入电压范围为 0-10V 时)。

S1 ① 为“OFF”时，选择 0-500mA 电流输出量程(当输入为输入范围最小时，输出为 0mA，当输入为输入范围最大时，输出为 500mA)。

② 为“ON”时，选择 0-250mA 电流输出量程(当输入为输入范围最小时，输出为 0mA，当输入为输入范围最大时，输出为 250mA)。

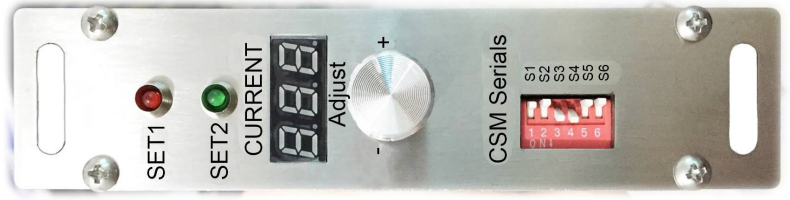

指示灯说明

1、若选择外部控制(模拟电压或 PWM 控制)时，SET1 和 SET2 指示灯。

2、若选择内部控制时，默认 SET1 指示灯亮，SET2 指示灯灭。

3、在内部控制模式下，有外部输入信号时(即接口中 13、14 脚接有信号)，切换到 SET2 输出电流，SET2 指示灯亮，SET1 指示灯灭。

4 旋钮操作说明本产品通过调节旋钮对参数进行设置操作，主要操作分为短按(单按一次)、长按(按住延时 1 秒)、旋转(左\右旋转)三种方式操作。

(1)运行状态下，无外部输入信号时，SET1 指示灯亮，SET2 指示灯灭，调节旋钮可调节 SET1 的电流值；有外部输入信号时，SET1 指 示灯灭，SET2 指示灯亮，调节旋钮可调节 SET2 的电流值，短按可保存设置值。

(2) 进入参数设置与退出参数设置接电后进入运行状态，此时对调节旋钮长按进入参数设置模式(其它操作无效)。进入参数设置后 LED 显示屏显示为 P01，这时调节旋钮短按为确定进入子菜单、长按为返回、左右旋转可切换所选项目值(P01-P06)，短按后可进入该项目进行设置，左\右旋转可调节参数大小，再次短按可保存电流设置值，返回上级参数长按调节旋钮即可。

(3) P01- P06 具体说明如下：

l P01→SET1 输出电流设置：调节范围 0～255，255 对应最大电流值 ；

l P02→SET2 输出电流设置：调节范围 0～255，255 对应最大电流值 ；

l P03→485 片选地址：调节范围 0～250，250 对应 485 通讯最大片选地址 ；

l P04-P06 保留；
