永磁耦合器测试台

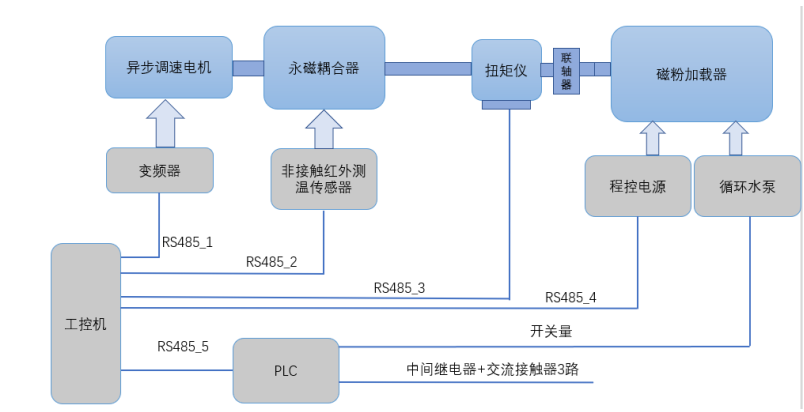

给北京工业大学做的永磁同步耦合器测试台,测试输出扭矩、记录峰值,寿命测试,温度测试等。为满足测试要求,设计测试台架总体方案框图如图所示。由变频器控制三相异步调速电机带动永磁联轴器旋转。永磁耦合器输出串接扭矩/转速仪加载到磁粉加载器。为测量永磁耦合器温度特性,使用非接触红外测温传感器测量永磁耦合器外壳温度。工控机使用4路RS485总线实现变频器、扭矩仪、红外测温、磁粉加载器电源控制。磁粉加载器需外接循环水实现水冷降温,电机转动时循环水泵工作。工控机运行控制软件,实现控制运行、界面显示及数据记录。
