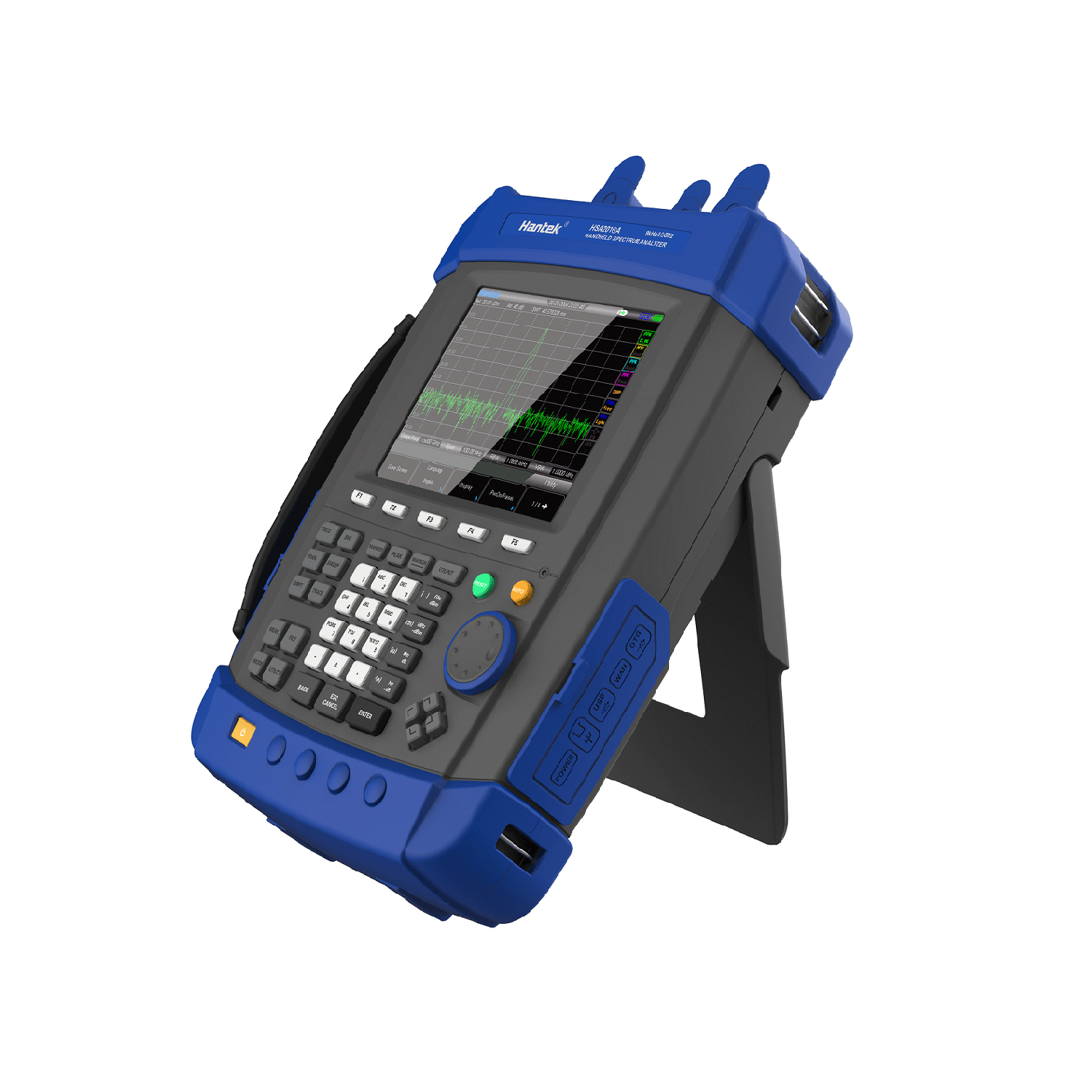

频率范围：9KHz-1.6GHz，灵敏度：-161dBm，RBW:10Hz至1MHz,高防护便携设计，坚固耐用，可在实验室内使用，更适合于野外现场移动使用。内置大容量锂电池，可连续工作4小时以上，18650标准电池容易更换。USB/LAN通讯，便于远程控制。5.6寸64M彩色液晶显示屏，640*480分辨率，波形清晰显示。
性能特点：
● 频率范围：9KHz-1.6GHz
● 灵敏度：-161dBm，RBW:10Hz至1MHz
● IP-51高防护便携设计，坚固耐用，可在实验室内使用，更适合于环境严苛的野外现场移动使用。
● 内置大容量锂电池，可连续工作4小时以上，18650标准电池容易更换。
● 集成USB Host & Device, 支持U盘存储，WIFI/LAN 选配，方便组网及远程控制
● 5.6寸64M彩色液晶显示屏，640*480分辨率，波形清晰显示。
● HSA2000频谱分析仪既有最低的DANL和SSB相噪，又有更窄的RBW，极大的增强了对接近载波的杂散信号和噪声信号的识别能力
● 标配的频谱图特性，不仅能够让用户直观的分析信号的时间稳定性，还能精准的找出通信系统中的间隙性信号
● 超强的场强测试功能，适用于发射机，基站或者天线覆盖的现场测试工作，可显示场强或者功率密度。利用幅度偏置
功能用户还可以校正增益或者损耗
● 快速的的扫描时间，能够快速的数据捕获帮助定位和识别哪些无规律的瞬态干扰信号，优化你的测试时间和精度
● 提供的PC机主控软件可实现测试数据的管理和存储
● HSA2000系列适合的应用：
1.航天和国防：无线电和雷达，干扰分析，现场维修
2.无线服务提供商：干扰分析，现场维修
3.电视和广播：干扰分析，频道功率检查
4.频谱管理机构：频谱监视

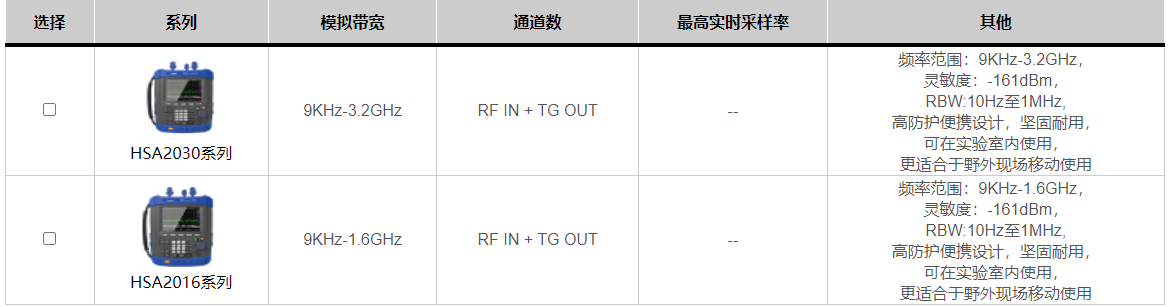

型号：
技术参数
技术规格 |
型号 | HSA2016A | HSA2016B |
频率 |
频率范围 | 9KHz~1.6GHz AC耦合 | 9KHz~1.6GHz AC耦合 5M~1.6GHz TG |
频率分辨率 | 1Hz |
基准频率 | 10MHz |
频率读数精度 | ±（频标读数×频率基准精度+1%×扫宽+20%×RBW+光标分辨率+1Hz） |
内部基准（10MHz） | 老化率 | ±1ppm/年（0℃至50℃，基准为25℃） |
温漂 | ±1ppm |
光标分辨率 | （频率范围）/（扫描点数-1） |
分辨率带宽（RBW） |
-3dB带宽 | 10Hz至1MHz，1-3-10序号 |
精度 | ±5% RBW=10Hz~1MHz标称值 |
分辨率滤波器矩形系数 | ＜5:1 标称值 |
视频带宽（VBW） | -3dB带宽 | 1Hz至1MHz，1-3-10序列 |
精度 | ±10% VBM=1Hz~1MHz 标称值 |
显示平均噪声电平（1归一到1Hz） |
9K~1MHz | 前置放大器关闭 | -108dBm，典型值 -127dBm |
1MHz ~10MHz | -128dBm，典型值 -146dBm |
10MHz ~500MHz | -142dBm，典型值 -146dBm |
500MHz ~2.5GHz | -141dBm，典型值 -145dBm |
9K~1MHz | 前置放大器打开 | -131dBm，典型值 -150dBm |
1MHz ~10MHz | -148dBm，典型值 -163dBm |
10MHz ~500MHz | -161dBm，典型值 -164dBm |
500MHz ~1.6GHz | -159dBm，典型值 -162dBm |
SSB相位噪声 |
|
载波偏移（20℃至30℃,500MHz的中心频率） | 10K | < -92 dBc/Hz,典型值-95 dBc/Hz |
30K | < -93 dBc/Hz,典型值-96 dBc/Hz |
100K | < -95 dBc/Hz,典型值-97 dBc/Hz |
1MHz | < -117 dBc/Hz,典型值-119 dBc/Hz |
扫描时间 |
范围 | 扫宽>100Hz | 2ms到1000s |
范围=0Hz | 600ns到200s |
扫描模式 | 连续、单次 |
触发源 | 自由运行、视频、外部 |
触发斜率 | 正沿或负沿 |
触发延迟 | 扫宽=0Hz | ±12ms至±12s 标准值 |
频率计数器 |
计数器分辨率 | 1Hz |
计数器不确定度 | ±（频率读数×频率基准不确定度+计数分辨率） |
电平显示范围 |
对数标度和单位 | 显示10格，1-2-5-10dB/格；支持用户0.1-20dB/格 |
线性标度和单位 | 0至100%，显示10格 |
刻度单位 | dBm，dBmV,dBuV,Watts，Volts |
扫描（轨）点数 | 461 |
轨迹数 | 4 |
检波方式 | 常态，正峰值，负峰值，采样，平均 |
迹线个数 | 4 |
迹线功能 | 清楚/写入，最大保持，最小保持，平均，查看，关闭 |
电平测量误差 | ±1.5dB（不包括输入VSWR失配）20℃到30℃，峰值检波，前置放大器关，输入信号-50~0dBm |
参考电平 |
范围 | -100dBm至+30dBm，步进1dB |
分辨率 | 对数刻度 | 0.01dB |
线性刻度 | 大约log（2.236μV to 7.07V） |
幅度 |
最大安全输入电平 | 平均连续功率 | +33dBm |
DC输入电压 | 50Vdc |
测量范围 | 9KHz~2MHz | 显示平均噪音电平（DANL）至+10dBm |
2MHz~1.6GHz | 显示平均噪音电平（DANL）至+20dBm |
输入衰减器范围 | 0至51dB，1dB步进 |
杂散和剩余响应 |
二次谐波截断点（SHI） | <65dBc，50MHz至3GHz（混频器电平-30dBm，衰减器为0dB，前置放大器关闭，20℃~30℃） |
三阶交调截断点（TOI） | 50~300MHz | +3dBm，三阶互调产物：2 x -20dBm;频率间隔100KHz：衰减器0dB; 前置放大器关闭，20℃~30℃ |
300MHz~1.6GHz | +3dBm |
输入相对寄生 | <-75dBc，（输入混频器为-30dBm） |
固有残余响应 | <-90dBm，典型值-98dBm （输入停止，衰减0dBm RF,前置放大器关闭） |
RF输入VSWR(调谐) | 10MHz至1.6GHz | ＜1.5:1，标称值 ，衰减值设置10~20dB |
10MHz参考/外触发输入 |
参考输入频率 | 10MHz |
参考输入幅度 | 0~10dBm |
触发电压 | 5V TTL 电平 |
连接器和输出阻抗 | N型阴性；（50Ω） |
通用特性 |
屏幕界面语言 | 英语，简体中文，繁体中文 |
显示类型 | 5.6寸，640*480分辨率，64M色LCD彩色液晶显示屏 |
温度范围 | 工作温度 | -10℃至+50℃，（电池：0℃至50℃） |
存储温度 | -40℃至+70℃，（电池:-20℃至50℃） |
相对湿度 | <95% |
重量 | 2.9kg（含电池），2.6kg（不含电池） |
尺寸 | 260m X 220m X 75m |
电源 | 输入电压范围 | DC: 12-17V,最大2.8A输入 220VAC±15% |
AC频率范围 | 40Hz至60Hz |
功耗 | 最大32W |
