产品详情

HDG3000B集任意波形发生器、脉冲发生器、函数发生器、谐波发生器、频率计5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。

性能特点：

频率范围：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz/15MHz；
高达300MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；
标配等性能双通道，相当于两个独立的信号源；
高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；

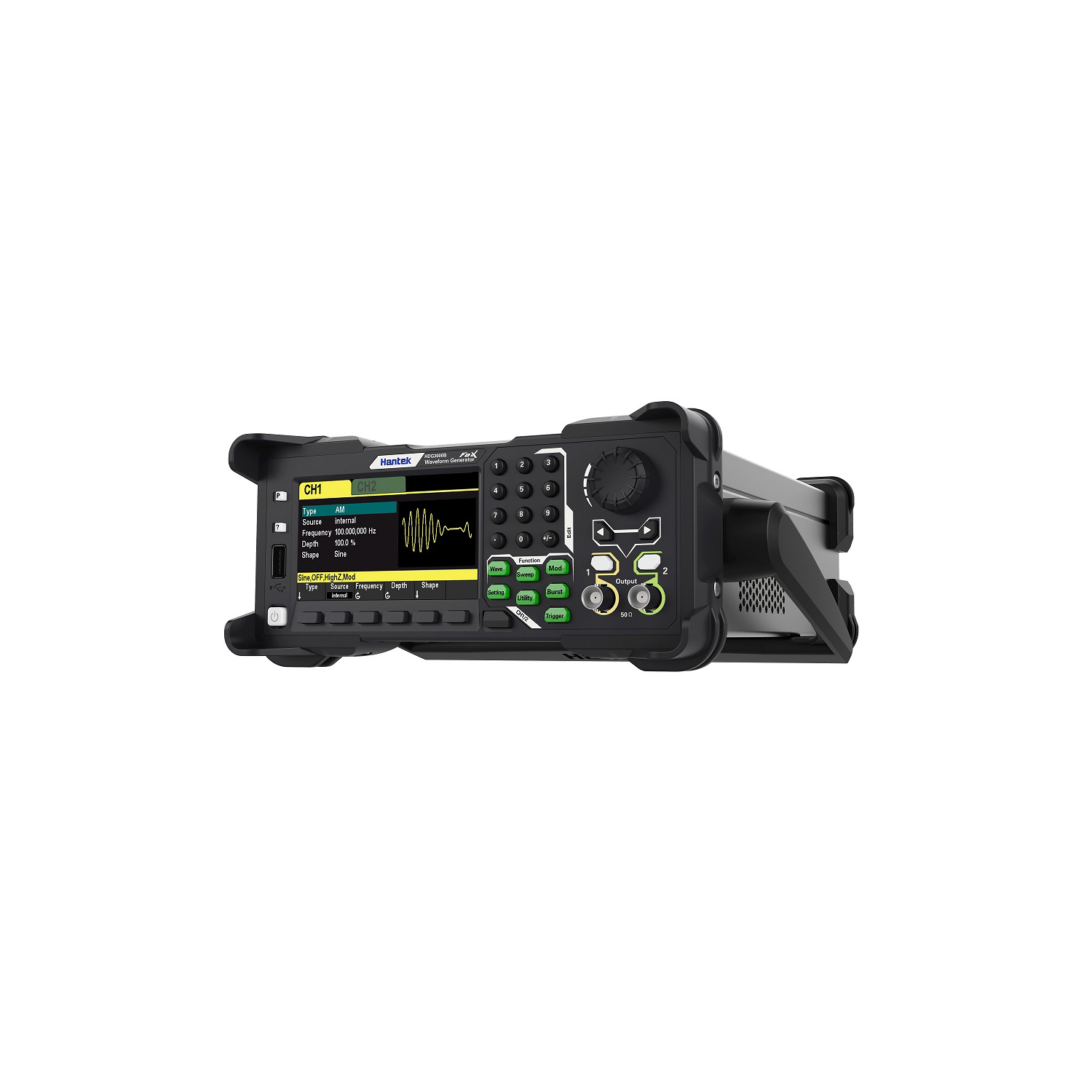

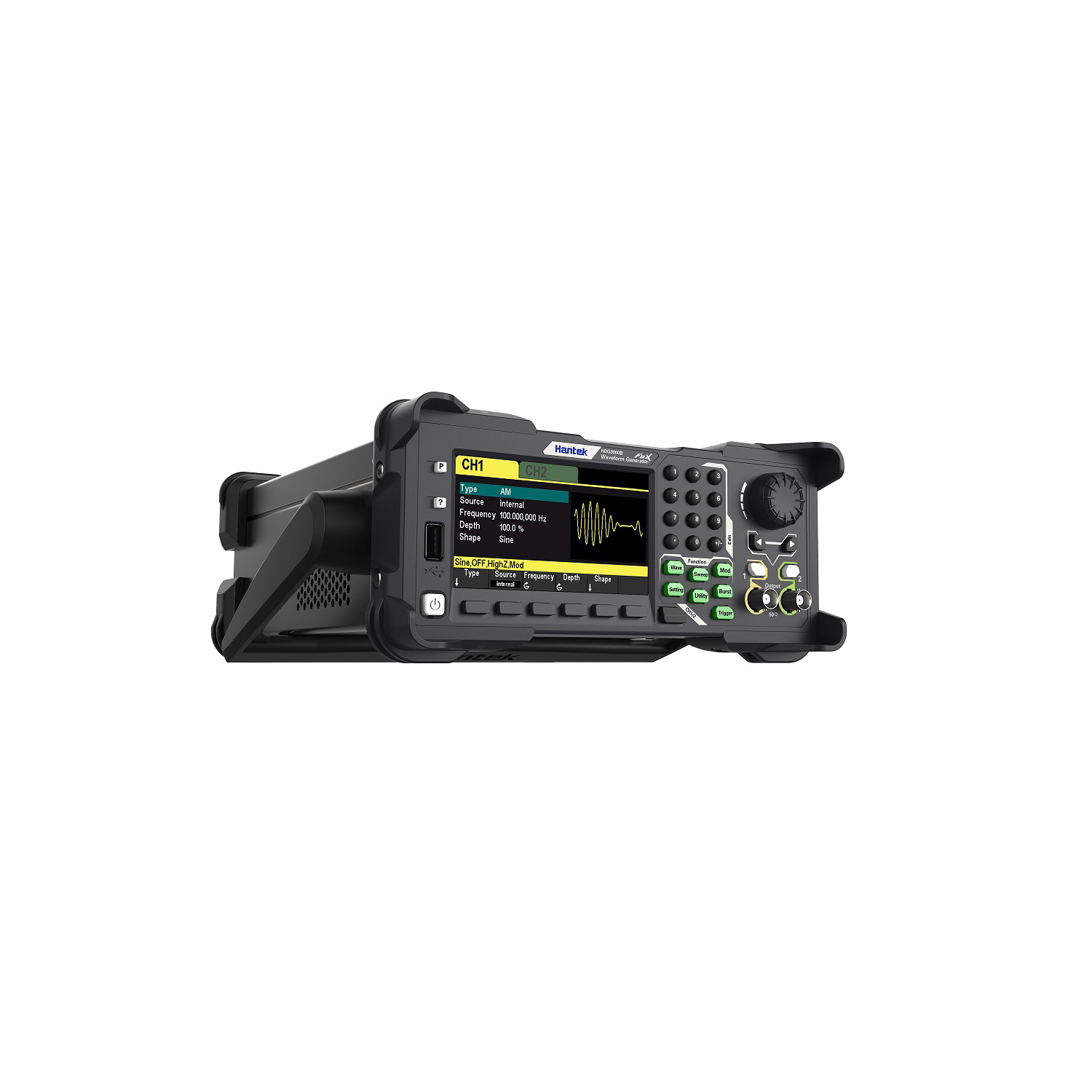

4.3寸彩色TFT液晶显示屏，用户界面清晰直观；
丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；
1μHz的频率分辨率；阻抗高阻时，幅度范围是2mV~20Vpp；阻抗50Ω时，幅度范围是1mV~10Vpp；
内置高分辨80MHz频率计；

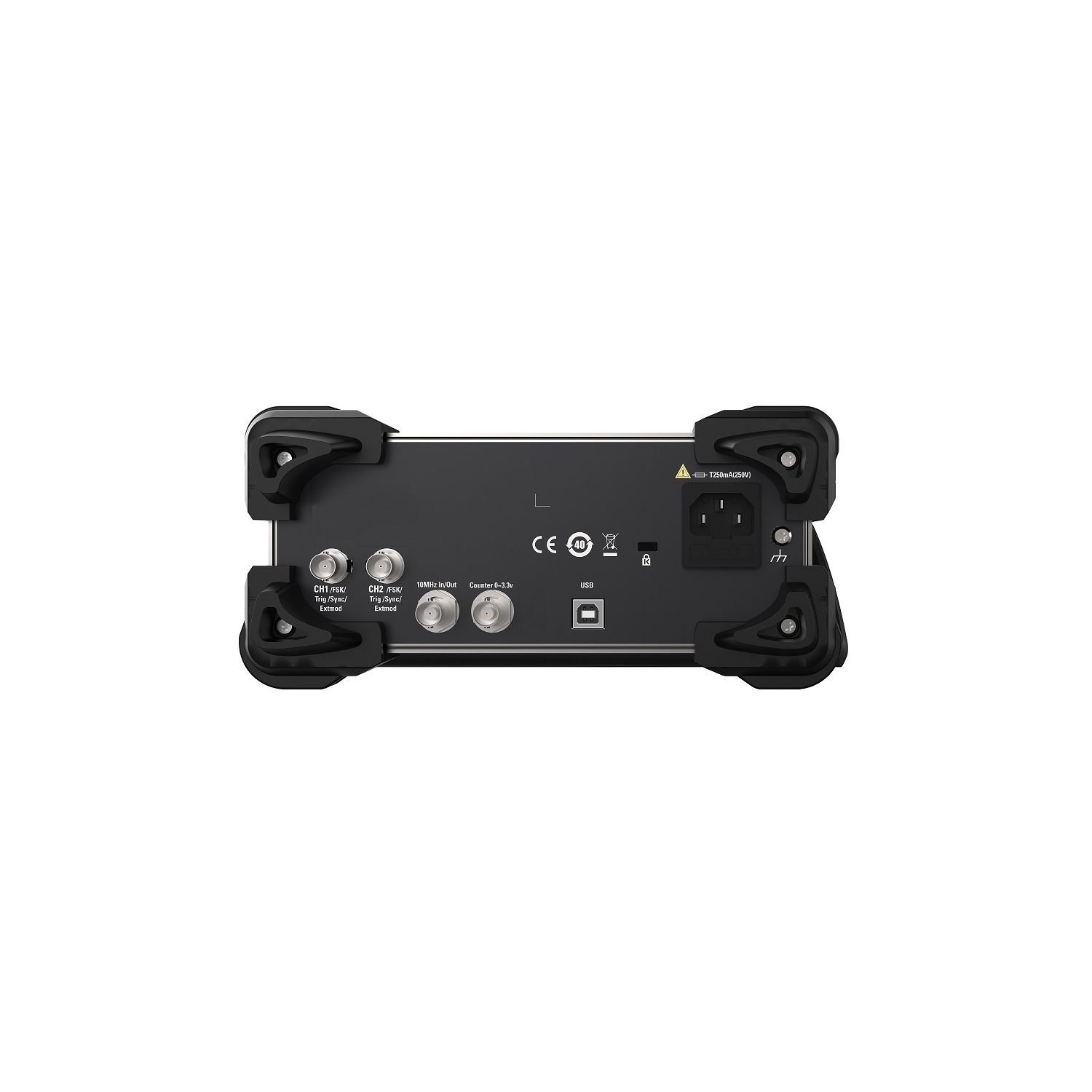

标准通讯界面：前置USB Host和后置USB Device；
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；
内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

	标配最高输出带宽100MHz正弦波频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。
标配最高输出带宽15MHz方波频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。
	标配最高输出带宽2MHz三角波频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。
标配输出160余种任意波形指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。
	标配双通道输出调制波形AM/FM 丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。
标配双通道输出猝发功能支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。
	标配80MHz频率计数器该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。

选型：

型号	通道	带宽	采样率	垂直分辨率	存储深度	接口
HDG3012B	2CH	15MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3022B	2CH	25MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3042B	2CH	40MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3062B	2CH	60MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3082B	2CH	80MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3102B	2CH	100MHz	300MSa/s	16Bits	2Mpts	USB Host，USB Device

技术参数

型号	HDG3102B	HDG3082B	HDG3062B	HDG3042B	HDG3022B	HDG3012B
通道	2
波形长度	2M
频率范围	100MHz	80MHz	60MHz	40MHz	25MHz	15MHz
采样率	300MSa/s
电压分辨率	16Bits
波形
标准波形输出	正弦波、方波、三角波、脉冲波、噪声、谐波
任意波形输出	160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
频率特性
正弦波	1μHz~100MHz	1μHz~80MHz	1μHz~60MHz	1μHz~40MHz	1μHz~25MHz	1μHz~15MHz
方波	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
脉冲波	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
三角波	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz
谐波	1μHz~50MHz	1μHz~40MHz	1μHz~30MHz	1μHz~20MHz	1μHz~10MHz	1μHz~5MHz
噪声(-3dB)	100MHz带宽
任意波	1μHz~20MHz	1μHz~20MHz	1μHz~20MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
分辨率	1μHz
精度	±1ppm, 18~28℃
方波特性
上升/下降时间	典型（1KHz，1Vpp）
	≤9ns
过冲	典型（100KHz, 1Vpp）
	≤5%
占空比	0.001%~99.999%;
	范围随频率变化而变化
不对称性	周期的1% +4ns
三角波特性
线性	≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%）
对称性	0%~100%
脉冲波特性
周期	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms
脉冲	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns
上升/下降时间	≥9ns（受当前频率设置和脉宽设置限制）
过冲	典型（1KHz，1Vpp）
	≤5%
任意波特性
波形长度	2M
垂直分辨率	16 Bits
采样率	1μSa/s~62.5MSa/s, 1μSa/s分辨率
上升/下降时间	≥9ns
过冲	典型（1Vpp）
	≤5%
谐波特性
谐波次数	≤16
谐波类型	偶次谐波、奇次谐波、所有谐波
谐波幅度	各次谐波幅度均可设置
谐波相位	各次谐波幅度均可设置
幅度特性（50Ω端接）
幅度范围	≤10MHz: 1mVpp ~ 10Vpp;
	≤55MHz: 1mVpp ~ 5.5Vpp;
	≤80MHz:1mVpp ~ 3.5Vpp;
	≤100MHz:1mVpp ~ 2Vpp;
精度	典型（1KHz正弦波，0V偏移，>10mVpp）
	± 设置值的1% ± 5mVpp
幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω）	≤5MHz: ±0.1dB;
	≤15MHz: ±0.2dB;
	≤25MHz: ±0.3dB
	≤40MHz: ±0.5dB
	40MHz: ±1.0dB
单位	Vpp, mVpp, Vrms, dBm(50Ω阻抗)
