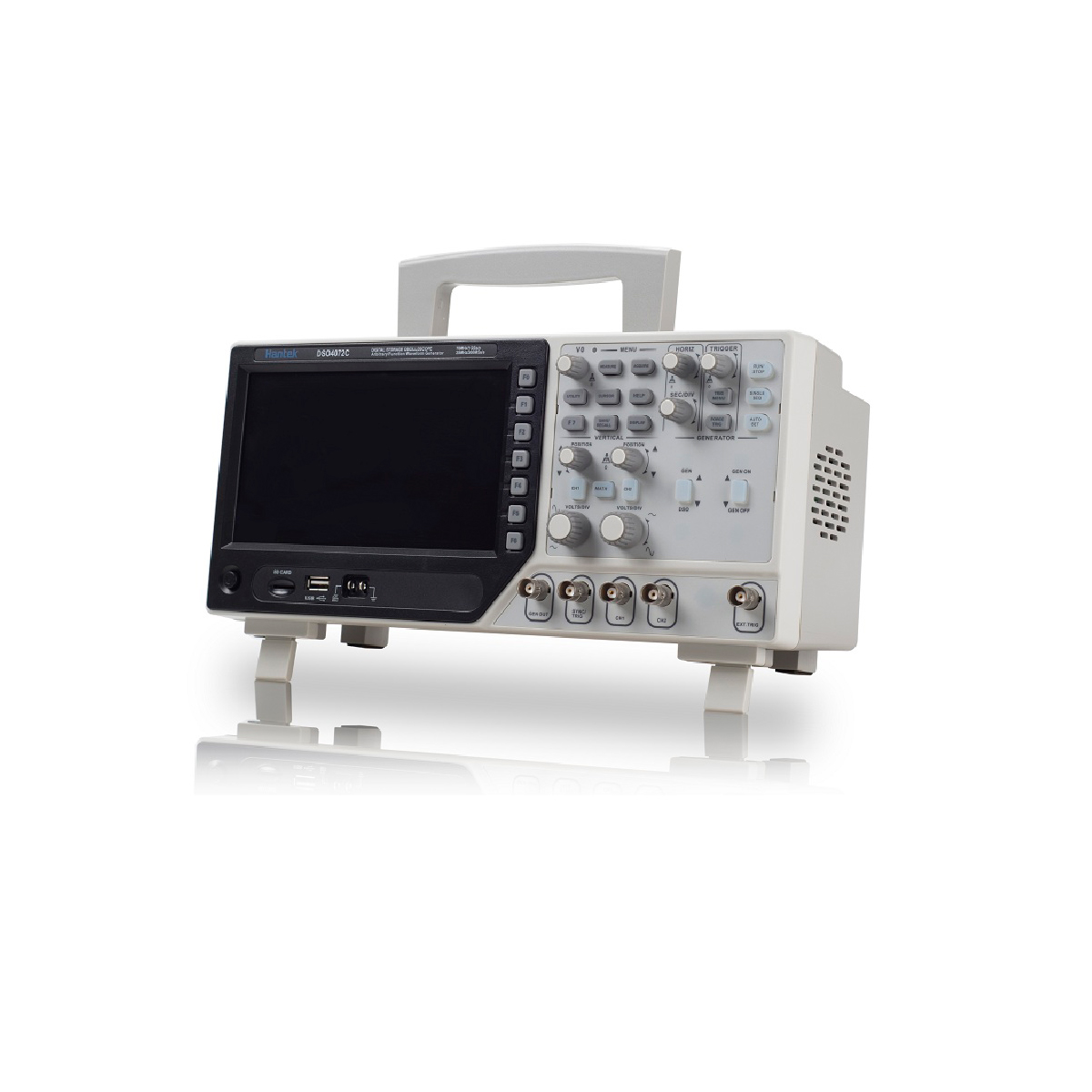

青岛汉泰 数字示波器 DSO4002C系列（DSO4202C/DSO4102C/DSO4072C）

示波器指标

采样类型

实时采样: 1GSa/s

等效采样: 25GSa/s

采集方式

采样

采样数据

峰峰值

显示高频和随机毛刺

平均值

平均波形， 次数： 4、8、16、32、64、128

输入

输入耦合

直流、交流或者接地(DC、AC、GND)

输入阻抗

1MΩ±2%   ‖20pF±3pF

探头衰减

1X,   10X

探头衰减系数设定

1X,   10X, 100X, 1000X

最大输入电压

类型 Ⅰ和类型Ⅱ:300VRMS(10×);

安装类型类型Ⅲ: 150VRMS(1×);

安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms,  RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。

水平系统

采样率范围

1GS/s

波形内插

(sin   x)/x

存储深度

40K

扫描范围

2ns/div~40s/div

采样率和延迟时间精确度

±50ppm（在任何大于1ms的时间间隔）

位置范围

2ns/div   to 8ns/div;

(-8div   x s/div) to 20ms;

20ns/div   to 80us/div; (-8div x s/div) to 40ms;

200us/div   to 40s/div; (-8div x s/div) to 400s

时间间隔测量精确度（满带宽）

单次：±（1采样间隔时间+100ppm x读数+0.6ns);

>16个平均值：±（1采样间隔时间+100ppm x   读数+0.4ns);

取样间隔=秒/格÷200

垂直系统

垂直分辨率

8位分辨率，每个通道同时取样

垂直灵敏度

2mV/div   to 10V/div

带宽

200MHz

100MHz

70MHz

在BNC处的上升时间(典型)

1.8ns

3.5ns

5ns

偏移范围

2mV/格到20mV/格，±100mV; 50mV/格到200mV/格，±1V；

500mV/格到2V/格，±10V; 5V/格到10V/格，±50V

数学运算

加、减、乘、除、FFT

FFT

窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点

带宽限制

20MHz

低频响应（-3db）

在BNC处为≤10Hz

垂直增益精度

在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%;

在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%

直流测量精度，平均采集模式

垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10 mV /格或更大的单位时。

垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV

电压测量重复性，平均采集模式

在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格）

触发系统

触发类型

边沿，视频，脉冲，斜率，超时，交替

触发信源

CH1,   CH2, EXT, EXT/5, AC Line

触发方式

自动，正常,单次

耦合方式

直流、交流、噪声抑制、高频抑制、低频抑制

触发灵敏度（边沿触发类型）

直流(CH1,CH2):

从直流到10MHz为1格; 从10MHz到100MHz为1.5格; 从100MHz到最大量程为2格；

直流（EXT):

从直流到100MHz为200mV; 从1000MHz到最大量程为350mV;

直流（EXT/5):

直流到100MHz是1V; 从100MHz到最大量程是1.75V;

交流:衰减10Hz以下信号

高频抑制:大于80kHz时将衰减信号

低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ

触发电平范围

CH1、CH2: 从显示屏中心开始±8个分度;

EXT:   ±1.2V;

EXT/5:±6V

触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号

CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格;

EXT:   ± (6% 设定值 + 40mV);

EXT/5:   ± (6% 设定值 + 200mV);

设置电平为50%(典型)

用大于等于50Hz的输入信号操作

视频触发

视频触发类型

CH1、CH2：2个分度的峰—峰值幅度；

EXT:   400mV;

EXT/5:   2V

信号格式和场速率、视频触发类型

对于任何场或任何行，都支持NTSC、PAL和SECAM

释抑范围

100ns   ~ 10s

脉冲宽度触发

脉冲宽度触发模式

当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲

脉冲宽度触发点

等于:   当脉冲的下降边越过触发电平时，示波表触发。

不等于:如果脉冲比指定宽度窄，则触发点为下降边。

否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。

小于:触发点为下降边。

大于(也称为超时触发):当脉冲持续时

间长于“脉冲宽度”指定的时间时，示波表触发。

脉冲宽度范围

20ns   ~ 10s

斜率触发

斜率触发模式

当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率

斜率触发点

等于:   当波形斜率等于设置斜率时，示波表触发。

不等于: 当波形斜率不等于设置时，示波表触发。

小于:   当波形斜率小于设置斜率时，示波表触发。

大于:   当波形斜率大于设置斜率时，示波表触发。

时间设置范围

20ns   ~ 10s

超时触发

超时触发模式

上升沿、下降沿

时间设置范围

20ns   ~ 10s

交替触发

CH1

内部触发：边沿、脉宽、视频、斜率

CH2

内部触发：边沿、脉宽、视频、斜率

触发频率计数器

读数分辨率

6位

精度（典型）

±30ppm（包括所有的频率参考误差和±1计算误差）

频率范围

交流耦合、从最小4Hz到额定带宽

频率计

“脉冲宽度”或“边沿触发”模式:所有可用触发源

“频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。

“脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。

“边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。

“视频触发”模式:“频率计算器”不工作。

测量

光标测量

光标间的电压差△V

光标间的时间差△T

△T的倒数，以赫兹为单位（1/△T）

自动测量

频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、

正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、

顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、

上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF

信号源指标

波形频率

DC-25MHz

采样率

200MHzDDS

可输出波形

任意波/方波/正弦波/三角波/梯形波/脉冲波/直流等

频率分辨率

0.1%

波形长度

2KSa

垂直分辨率

12bit

频率稳定度

＜30ppm

幅值

-3.5V~+3.5V

输出阻抗

50欧姆

输出电流

50mA   Ipeak=50mA

带宽

25M

谐波失真

-50dBc（1KHz），-40dBc（10KHz）

通用特性

显示

显示屏类型

7''   TFT真彩液晶屏

分辨率

800*480   dots

显示屏对比度

16档可调且屏幕显示调节进度条

探头补偿器输出

输出电压（典型值）

约5Vpp输入≥1MΩ的负载

频率（典型值）

1kHz

电源

电源电压

100-120VACRMS(±10%),   45Hz to 440Hz, CATⅡ

120-240VACRMS(±10%),   45Hz to 66Hz, CATⅡ

功率

<30W

保险丝

2A,   T rating, 250V

环境

温度范围

操作：32℉ to 122℉ (0℃ to 50℃);

非操作： -40℉ to 159.8℉ (-40℃ to +71℃)

冷却方式

风扇

湿度范围

+104℉   以下 (+40℃ 以下): ≤90% 相对湿度;

106℉   ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度

海拔高度

操作时：3000米（10000英尺）以下；

非操作时：15000米（50000英尺）以下

机械规格

尺寸

长：   385mm, 宽： 200mm, 高： 245mm

重量

3.5KG(含包装）； 2.08KG(不含包装）
