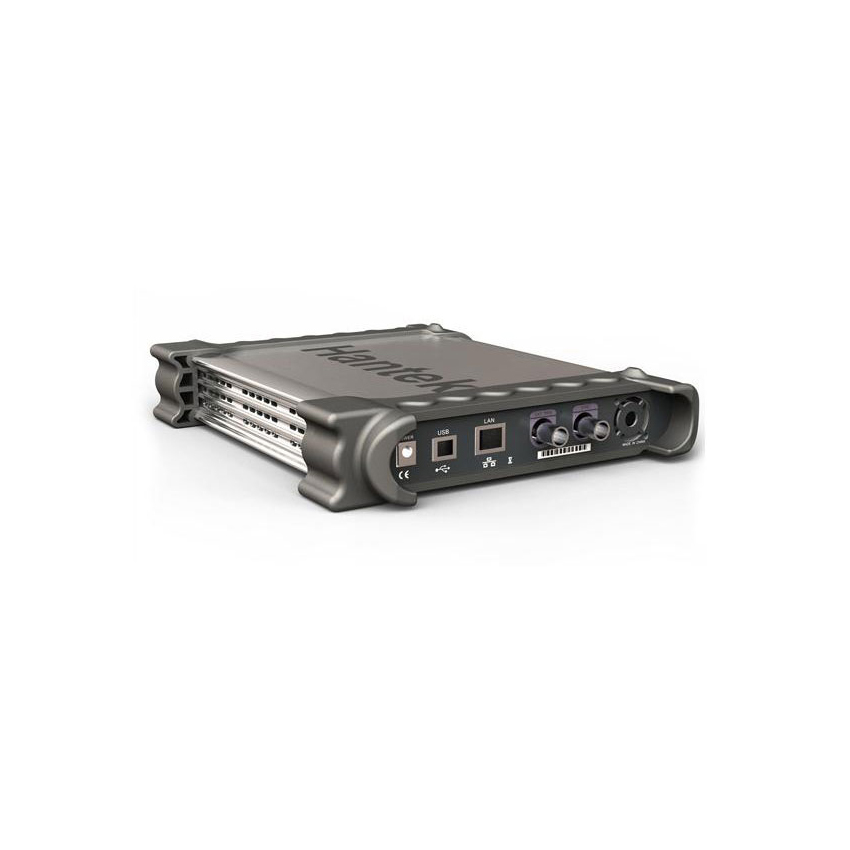

青岛汉泰 USB虚拟示波器 DSO3000(200MSa/s)系列（DSO3064A/DSO3064）-宜器服务网

产品详情

示波器/逻辑分析仪/频率计/FFT频谱分析。16M记忆深度示波器；16通道16M存储逻辑分析仪；USB 2.0接口，LAN接口可选。

示波器/逻辑分析仪/任意信号发生器/FFT频谱分析/频率计，五合一多功能测试仪。

示波器:

2通道示波器和EXT触发，60MHz带宽
200MSa/s实时采样率、16M存储深度每通道。
频率计数器，频谱分析。

逻辑分析仪：

16通道
16M存储深度每通道

其它:

8--36V宽范围的输入电源。
USB 2.0接口即插即用，LAN接口可选
超过20种自动检测功能，通过/不通过检测功能，适合工程应用。
软件支持:Window 2000,Windows XP,VISTA,Windows 7, Windows 8.
提供VC、VB、LABVIE二次开发示例源代码

技术参数

型号	DSO3062L(已停产)			DSO3064A	DSO3064
垂直系统
通道数	2通道			4通道
带宽	60MHz
上升时间	5.8ns
输入阻抗	1MΩ 25pF
输入灵敏度范围	10mV/div～5V/div
输入耦合	AC/DC/GND
垂直分辨率	8位
存储深度	10K-16M/CH
最大输入	400V (DC+AC Peak)
水平系统
实时采样率	200MSa/s
时基范围	5ns/div to 1000s/div(1-2-5 方式步进)
时基精度	±50ppm
触发系统
触发源	CH1,CH2,EXT,D0-D15			CH1,CH2,CH3,CH4,EXT
触发类型	边沿，交替，脉冲，视频
自动测量	最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽
光标测量	十字，跟踪，垂直，水平
波形信号处理	加，减，乘，除，FFT，反向
电压范围	10mV to 5V/div @ x 1 probe; 100mV to 50V/div @ x 10 probe;
	1V to 500V/div @ x 100 probe; 10V to 5000V/div @ x 1000 probe;
	100V to 50000V/div @ x 10000 probe; 200mV to 100V/div @ 20:1
电流范围	CC65(20A),CC65(60A),CC650,CC1100
逻辑分析仪模式
最大输入阻抗	200K(C=10pF)		--	--	--
最大输入电压	-60V~60V		--	--	--
最大采样率	100MSa/s		--	--	--
带宽	10MHz		--	--	--
兼容输入	TTL,LVTTL,CMOS,		--	--	--
兼容输入	LVCMOS,ECL.PECL,EIA		--	--	--
存储深度	10K-16M/CH		--	--	--
信号源模式
波形频率	--	--	--	DC~25MHz	--
DAC时钟	--	--	--	2K~200MHz adjustable	--
频率分辨率	--	--	--	0.10%	--
通道	--	--	--	1CH	--
波形长度	--	--	--	4K	--
垂直分辨率	--	--	--	12位	--
频率稳定度	--	--	--	<30ppm	--
波形幅度	--	--	--	±3.5V Max.	--
输出阻抗	--	--	--	50 Ω	--
输出电流	--	--	--	50mA	--
带宽	--	--	--	25M	--
接口	USB2.0(LAN 可选）
尺寸	长：（255mm）宽：（190mm）高：（45mm）
重量	1KG
标配探头	标配2支PP80无源探头
