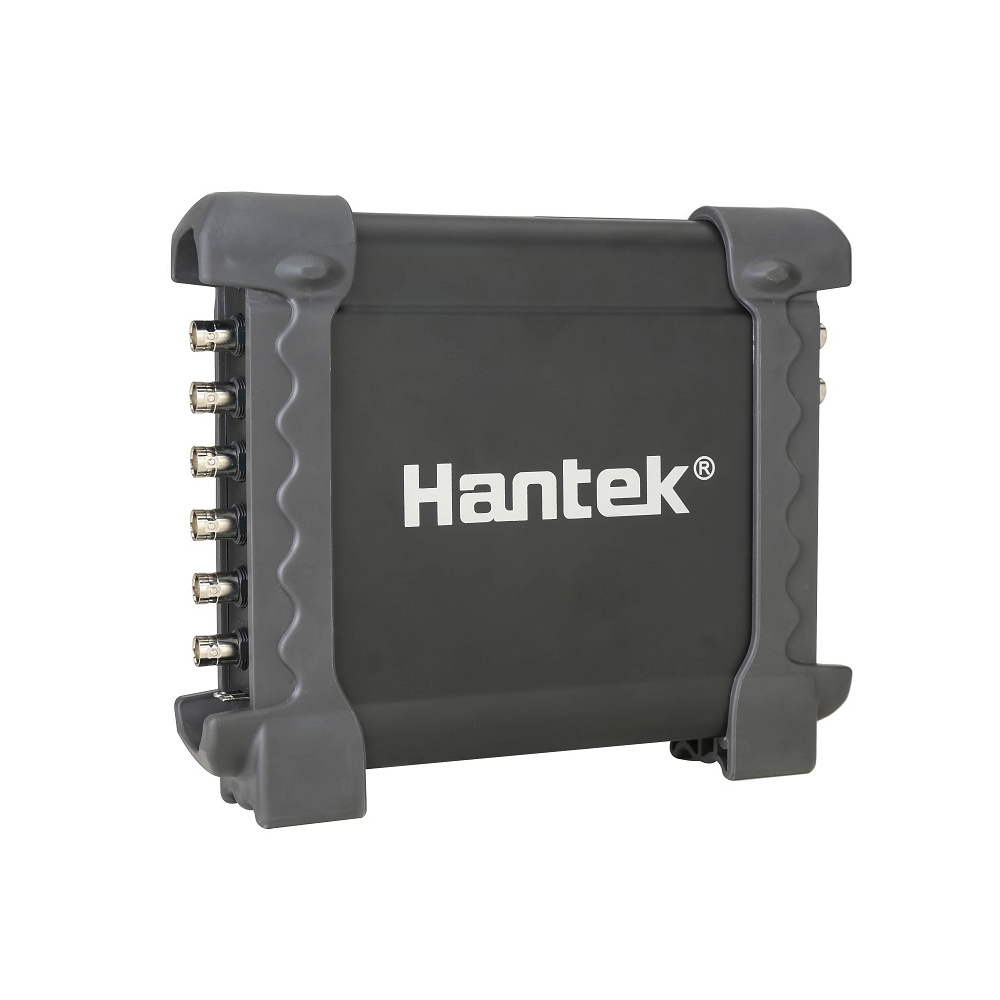

青岛汉泰 汽车诊断仪 Hantek1008B

初级点火（电流）

初级点火（电压&电流）

初级点火&曲轴传感器

初级点火&次级点火

次级点火

分电器次级（火花塞线）

凸轮轴&曲轴&喷油嘴电流&初级点火

分电器次级（火花塞线）

分电器次级（线全线）

无分电器系统次级（正极点火）

无分电器系统次级/每缸-线圈（负极点火）

次级线圈输出测试

次级点火&初级点火

放大器地

传感器

空气流量计

油门踏板

ABS数字量

ABS模拟量

热线流量计

空气阀流量计

BOSCH柴油机空气流量传感器

BOSCH柴油机进气压力传感器

凸轮轴

凸轮轴（感应式）

凸轮轴（交流励磁）

凸轮轴（霍尔效用传感器）

凸轮轴和曲轴传感器

凸轮轴（BOSCH柴油机霍尔感应传感器）

曲轴

感应式曲轴运转中

感应式曲轴启动中

曲轴霍尔传感器

曲轴&初级点火

配电器

霍尔效应拾取

感应式失去（启动中）

感应式拾取（运转中）

Lambda传感器

Lambda   Titania(氧化钛)氧传感器

Lambda   Zirconia(氧化锆)氧传感器

氧化锆前置&后置

节流阀位置

节气门电位计

节气门开关

油门踏板Bosch柴油机

防滑刹车系统 数字量

防滑刹车系统模拟量

冷冻剂温度（5V）

冷却液温度（沃克斯豪尔排）

爆震传感器

进气岐管绝对压力模拟

进气岐管绝对压力数字

行驶速度-霍尔传感器

总线检测

CAN总线

CAN总线数据观察

CAN总线信号完整性

CAN总线LH长时间采集

LIN总线

K-线检测

FlexRay

LIN总线

执行器

汽油机

单点式喷油器（电压）

单点式喷油器（电流）

多点式喷油器（电压）

多点式喷油器（电流）

喷油器电压&电流

喷油器电流&初级点火

柴油机

共轨柴油机（电流）

喷油器Bosch CDI3(电流)

喷油器Bosch柴油机(怠速)

喷油器Bosch柴油机(加速)

柴油机火花塞

燃油泵

活性炭电磁阀

ERG电磁阀

步进电机示例1

步进电机示例2

怠速控制阀（旋转的）

怠速控制阀（电磁的）

节气门伺服马达（怠速）

节气门伺服马达（加速）

进油控制阀Bosch CDI3

压力控制阀Bosch CDI3

变速箱冷却风扇（打开）

变速箱冷却风扇（关闭）

可变气门正时

凸轮轴定时调节器

启动&充电

充电电路

电流电压

电流电压怠速（24V）

电流电压启动（24V）

交流发电机输出交流纹波/二极管测试

气缸相对压缩压力（汽油机）

气缸相对压缩压力（柴油机）

启动电压跌落

通用示波器功能

型号

Hantek1008B

模拟通道

8通道

输入阻抗

电阻: 1MΩ

输入灵敏度

10mV/div   to 5V/div

输入耦合

DC

分辨率

12   bits

记忆深度

4K

最大输入

400V   (DC AC Peak)

实时采样率

2.4MSa/s

基准范围

1ns/div   to 20000s/div(1-2-5 sequences)

基准精度

±50ppm

触发源

CH1,   CH2,CH3,CH4, CH5, CH6,CH7,CH8

触发模式

Edge

X轴输入

CH1

Y轴输入

CH2

电压测量

Vpp,   Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot,

Overshoot

时间测量

Frequency,Period,   Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

光标测量

水平、垂直追踪、自动测量模式

波形信号处理

＋,-   , x,÷, FFT, Invert

电压范围

10mV   to 5V/div @ x 1 probe

100mV   to 50V/div @ x 10 probe

10V   to 5000V/div @ x 1000 probe

100V   to 50000V/div @ x 10000 probe

200mV   to 100V/div @ 20:1

电流范围

100mA   to 50.0A/div @ CC65(20A)

1000mA   to 500.0A/div @ CC65(50A)

1A   to 100.0A/div @ CC650(60A)

10A   to 1000.0A/div @ CC650(650A)

1A   to 200.0A/div @CC1100(100A)

10A   to 2000.0A/div @CC1100(1100A)

FFT

Rectangular,Hanning,Hamming,Blackman   Window

数学

加、减、乘、除

输出电平

LVTTL

通信接口

USB 2.0(全速)

电源

无需外接电源

体积

190   x 167 x 35 (mm)

重量

0.31Kg

汽车高压点火探头

1条

可编程信号发生器

通道数

8

输出电平

LVTTL

频率范围

0-250KHz
