产品详情

AT-6030 寻线仪

功能：

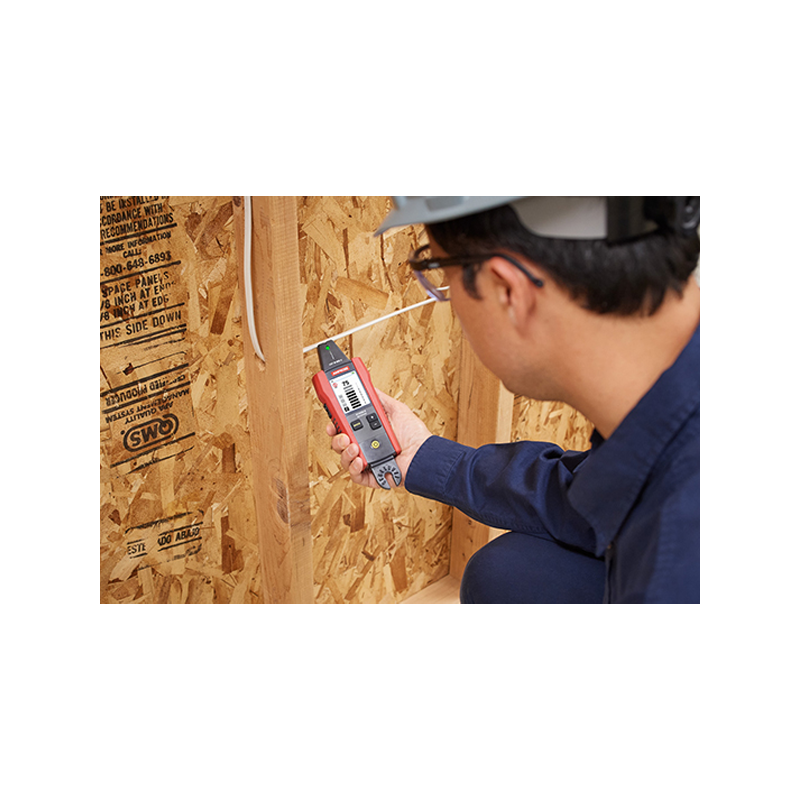

• 定位及跟踪地板、墙壁和天花板内的带电和不带电线缆
• 定位短路和开路

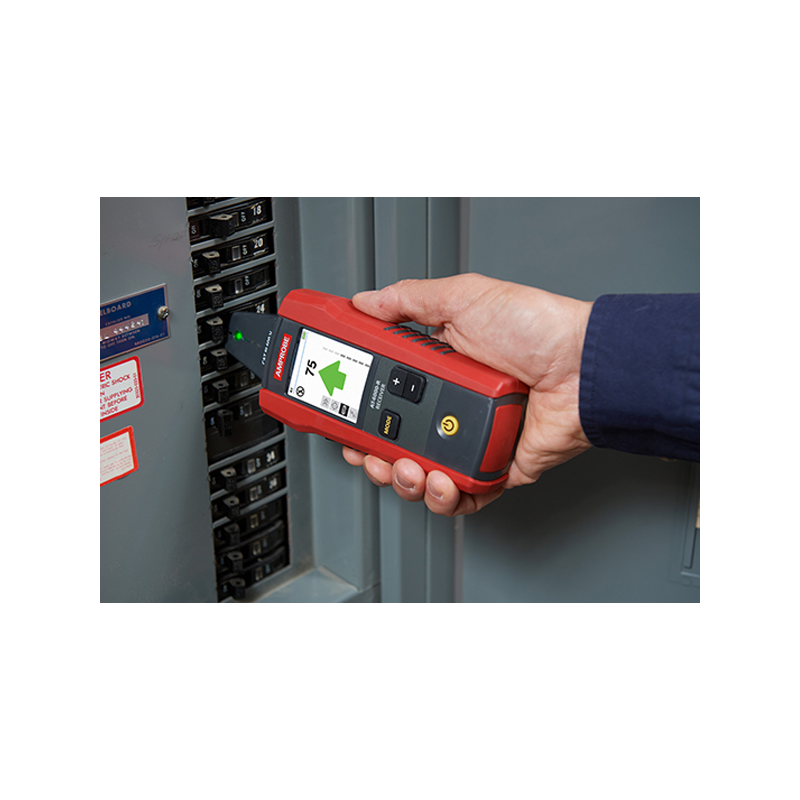

• 识别断路器和保险丝（带电和不带电）
• 跟踪0至600V交直流电路

	发射器	接收器
模式匹配	Hi / Low	快速扫描
	Hi / Low	精密跟踪
	Hi / Low	断路器定位
	无需发射器	NCV非接触检测

最大测试距离：6m（露天）

产品特色

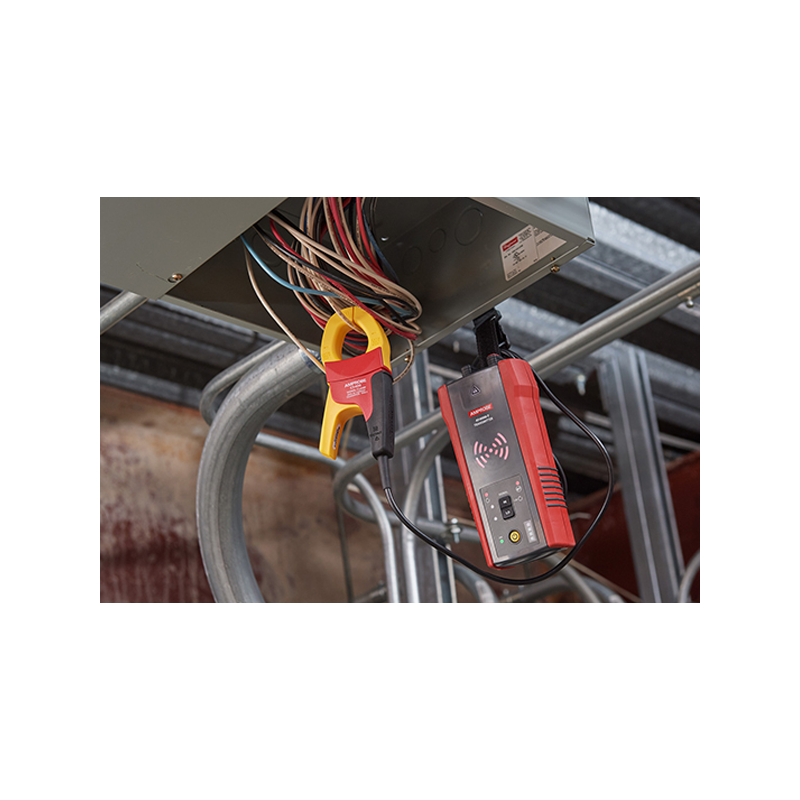

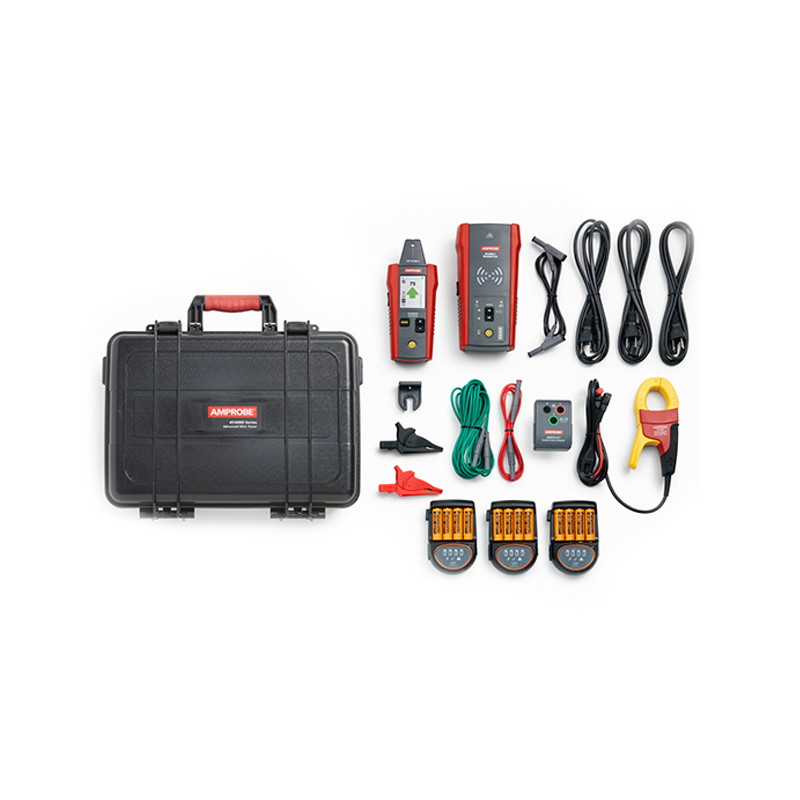

AT-6000系列寻线仪包括一个接收器和发射器，接收器包括安博专利的智能传感器，能够即时显示墙壁、地板及天花板内隐藏的带电线缆的位置和方向。在宽大明亮的LCD彩色显示屏上可以清晰看到线缆的方向。发射器提供两种自动选择频率模式，优化跟踪带电和不带电线路，以及三种功率模式（高、低、信号钳），支持各种各种的测试环境。

测试方法：

• 红线接被测线路，黑线要进行独立接地（独立接地：水管、接地钉、建筑的金属结构或其他电路的接地连接）
• 测试过程中要不断90°旋转接收器，并根据信号强弱及环境因素来调整接收器的信号接收强度
• 根据接收器信号强度变化来改变发射器发射信号的强度（Hi/Low）
• 为获得最佳效果，使接收器距离发射器及其测试线至少90cm，最大程度减小信号干扰。

技术指标

特征	AT-6000-R	AT-6000-T	CT-400
测量类别	CAT III 600 V	CAT III 600 V	CAT IV 600 V, CAT III 1000 V
工作电压	0至600 V AC/DC	0至600 V AC/DC	0至1000 V AC
工作频率	带电：6.25 kHz 不带电：32.768 kHz	带电：6.25 kHz 不带电：32.768 kHz	查线：32.768 kHz 交流电流测量： 45 Hz至400 Hz
危险电压检测	参见NCV检测	> 30 V AC/DC	N/A
信号指示	数字条形图和音频	LED和音频	N/A
响应时间	探针传感器(带电/不带电)： 500 ms NCV：500 ms 电池电压监测：5 s	相电压监测：1 s 电池电压监测：5 s	瞬时
信号电流输出 (典型值)	N/A	带电电路：高信号模式：60 mA RMS 低信号模式：30 mA RMS 不带电电路：高信号模式：130 mA RMS 低信号模式：40 mA RMS 环路模式：160 mA RMS	1 mA/A，用万用表测量交流电流时
信号电压输出 (标称值)	N/A	不带电电路：低：29 V RMS、120 Vp-p 高：33 V RMS、140 Vp-p 使用CT-400：环路模式：31 V RMS、120 Vp-p	不带电电路： 2.4 V RMS、24 Vp-p
