TH901

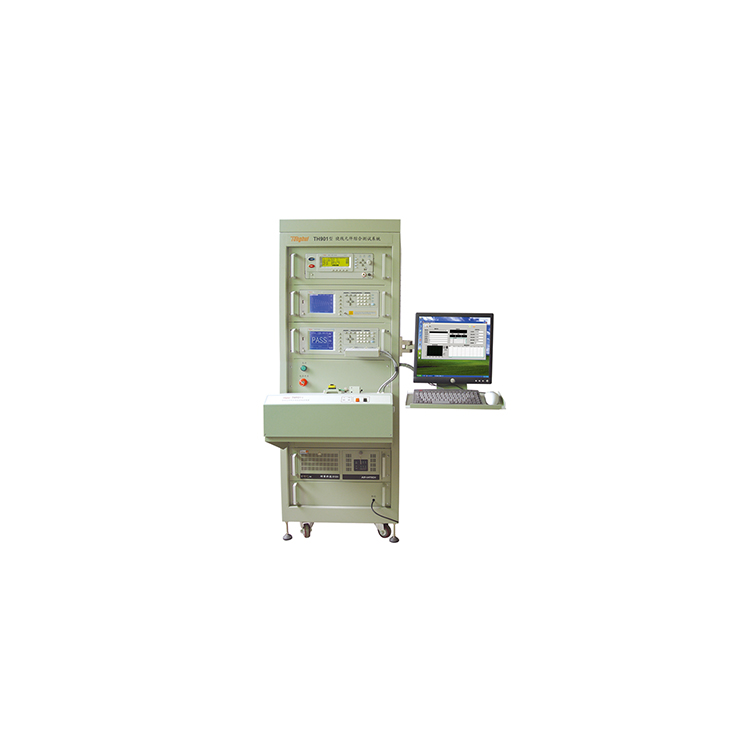

常州同惠 绕线元件综合测试系统 TH901

品牌名称：常州同惠

产品型号：TH901

获取报价 加入询盘
产品规格
产品介绍
TH901型绕线元件综合测试系统是一套高精度，高自动化，高效率的测试系统。不但可以测试低压参数，安规参数，线圈脉冲参数，而且能搞自动保存测试数据，自动对测试数据进行分析。
资料下载
索取PDF产品资料
渠道商
产品详情

TH901型绕线元件综合测试系统是一套高精度，高自动化，高效率的测试系统。不但可以测试低压参数，安规参数，线圈脉冲参数，而且能搞自动保存测试数据，自动对测试数据进行分析。

■ 备注：需准备符合0.2MPa-0.7MPa电瓷阀需要的气源

      需准备220V/16A插座

技术参数

低压参数测试

Items

范围

测试频率

20Hz~200kHz

L,   Lk

0.01nH~99.9999kH

C

0.00001pF~9.99999F

R,   X, Z, DCR, ACR

0.01mΩ~99.9999MΩ

Y,   B, G

0.01nS~99.9999S

D

0.00001~99999.9

Q

0.01~99999.9

θ

Deg   – 179.999o~179.999oRad – 3.14159~3.14159

Turns   Ratio

1:0.01   – 100:1


耐压绝缘测试

功能

输出电压

测试范围

测试精度

交流耐压

500VAC~2500VAC(邻Pin间)50VAC~5000VAC(隔Pin间)

1μA~30mA

±（2%读数+5个字）

直流耐压

50VDC~3500VDC(邻Pin间)50VDC~6000VDC(隔Pin间)

0.1μA~10mA

±（2%读数+5个字）

绝缘电阻

50VDC~1000VDC

0.1MΩ~50GΩ

±（15%读数+5个字）



线圈脉冲测试

输出电压

500V~5000V，100V步进，5% ±25V

电感量测试范围

>20μH

波形采样

采样率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采样点：960bytes
