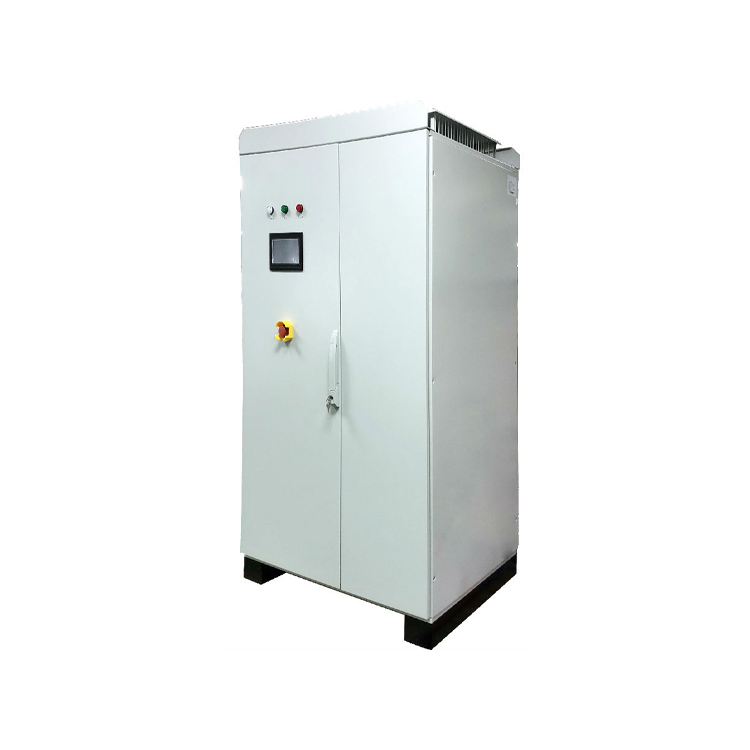

费思泰克 FTB系列 电池模拟电源（10kW-500kW）

产品特点

1、四象限工作，能量可双向流动，可模拟电池输出特性(输出源)，也可模拟电池输入特性(电池储能)；

2、电池类型可自定义编辑；电压、电流、功率以及内阻均可编程设定，可通过这些参数设定模拟各种电池特性，方便用户模拟各种电池测试需求；

3、可设置不同类型、不同端电压、不同内阻、不同安时数的电池组，不同SOC下电池的充放电特性；

4、数据设定存储：多组测试数据存储，可以将常用的参数（电压V、电流A、内阻Ω、运行时间等）存储，方便用户构建标准化测试流程；

5、友好的人机界面：电压、电流、内阻、功率、时间触摸屏设定，精确度高；

6、IGBT式电路方式，纯数字化工频隔离电源，技术领先；

7、采用PWM整流加DC/DC双级电路，功率因数＞0.99,THD和注入谐波电流满足国标GB/T 14549-93,能实现输出的电压范围宽、精度高、动态响应快的特点；

8、高动态特性：10-90%突加载输出电压响应时间≤5ms,+90%—-90%切换≤10ms；

9、高精度：输出电压精度0.1%FS；

10、采用PWM整流+PWM逆变原理，

11、支持恒压、恒压限流、恒功率等多种输出模式；

12、100%能量回馈,馈网电流污染小，额定工作时谐波＜3%；

13、高效工频隔离变压器；

14、具有本机操作、上位机操作功能，配有上位机软件及外部通讯功能；

15、严格的系统热设计，低温升，长寿命；

16、可编程的保护及运行参数

17、大屏幕液晶显示，多种通讯接口；

操作特点

FTB电池模拟电源系统采用AC-DC、DC-DC双向变换两级架构，能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。AC-DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小。DC-DC双向变换采用高频电路，输出响应快，输出电压范围宽。

FTB输出具有可编程功能，通过不同的控制软件可用多种场合使用。主要运用在电动汽车驱动电机（控制器）、电动车辆动力总承系统、电动车辆传动系统、储能系统、充电机、充电桩、大容量电池组充放电等众多领域的研发和测试。操作分为本地操作和，上位机远程操作，操作界面示意如下：

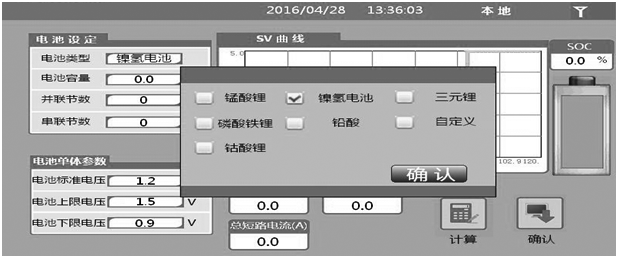

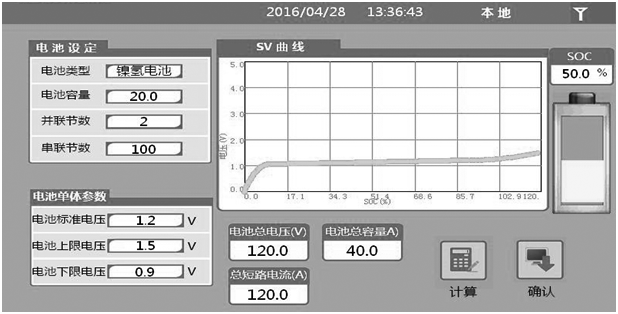

本地操作界面

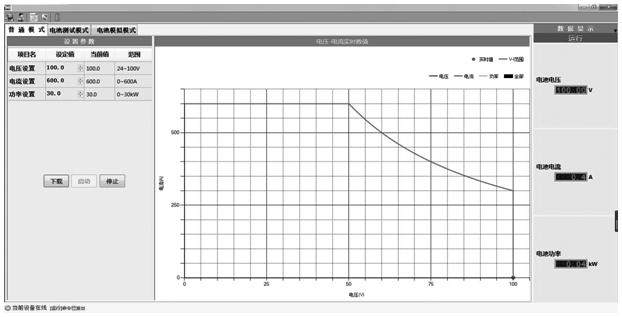

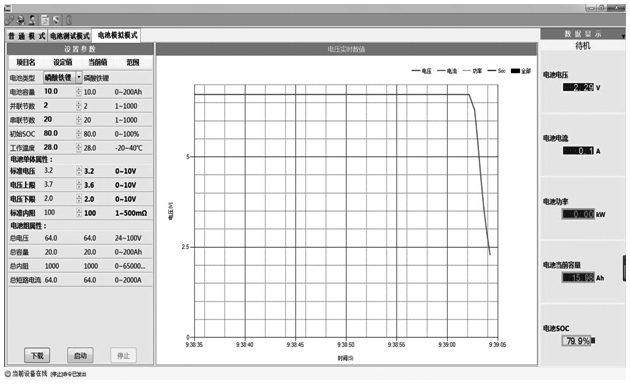

上位机操作界面
