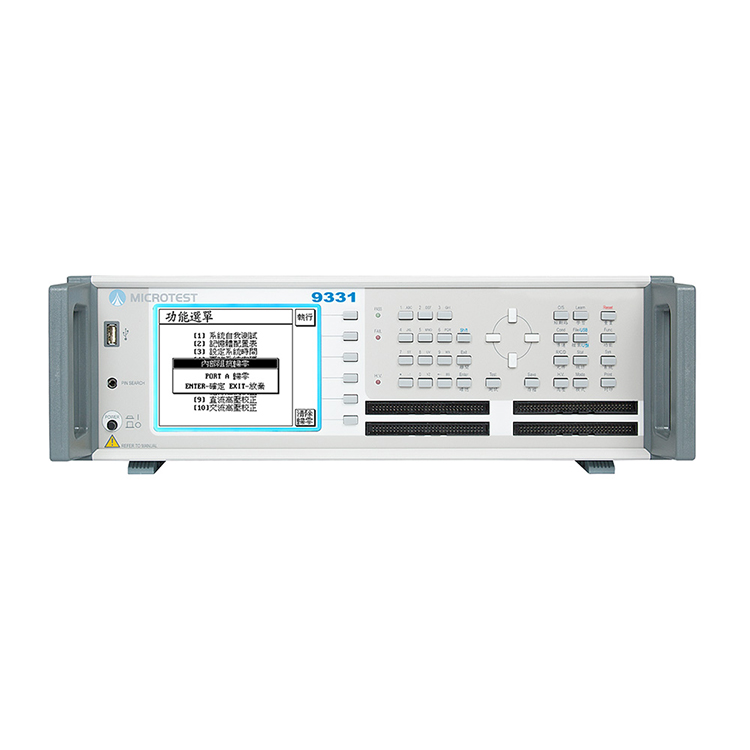

台湾益和 PCB四线式导通耐压测试机 9331

品牌名称:台湾益和

产品型号:9331

产品规格
产品介绍
四线导通高压测试机9331适用于点数少、测高压绝缘、测导通阻抗的最佳解决方案,尤其是容易胀缩弯折的软性电路板FPC,在制程中会因为材料不同或蚀刻时间长短或化学药水影响而造成铜线宽窄或缺口毛边等遐疵,9331主要检测项目为断短路,铜线的精确电阻以及线与线间的电容阻抗适用测试,接上手动/气动式小型压床顶针治具,即可立即上线测试,提供给板厂四线式高精密量测,速度快又精准,最重要的大幅降低电路板O/S测试机台购置成本,节省更多厂房空间
资料下载
渠道商
产品详情

四线导通高压测试机9331适用于点数少、测高压绝缘、测导通阻抗的最佳解决方案,尤其是容易胀缩弯折的软性电路板FPC,在制程中会因为材料不同或蚀刻时间长短或化学药水影响而造成铜线宽窄或缺口毛边等遐疵,9331主要检测项目为断短路,铜线的精确电阻以及线与线间的电容阻抗适用测试,接上手动/气动式小型压床顶针治具,即可立即上线测试,提供给板厂四线式高精密量测,速度快又精准,最重要的大幅降低电路板O/S测试机台购置成本,节省更多厂房空间

性能特点

  • 采用四线式高精密量测技术

  • 一机提供『耐压绝缘、『导通阻抗』、『短断路』与『元件附加测试功能』

  • AC最高1000V、DC最高1500V、 AC漏电流最大5mA、DC高压绝缘最大1.2GΩ

  • 薄膜按键板最快的量测神器

  • 汽车板、电池板测试安规的最佳神器

  • 选购电脑连线软体,追溯存储测试数据


产品规格

测试点数

128

导通测试阻抗
  (四线量测法)

1mΩ~52Ω
  1%±1mΩ

电阻测试

0.01Ω    ~ 20MΩ

电容测试

10pF~3µF

二极体测试

0   - 6.8V

断短路测试

2KΩ   ~ 100KΩ

绝缘测试电压DCHV

0~   1500V

绝缘测试阻抗

1MΩ~1.2GΩ

交流测试电压ACHV

100V~   1000V

漏电流测试 IL

0.1mA   ~5mA

导通测试时间

103点/秒

断短测试时间

12800点/秒(以2kΩ, 0.05µF 设定)

液晶萤幕显示

320*240   解析度图形液晶显示

电源供应

固定电压 115 / 230 Vac ±10% 频率 60 / 50 Hz

工作温度

10°C~40°C

工作湿度

≤   75%RH
