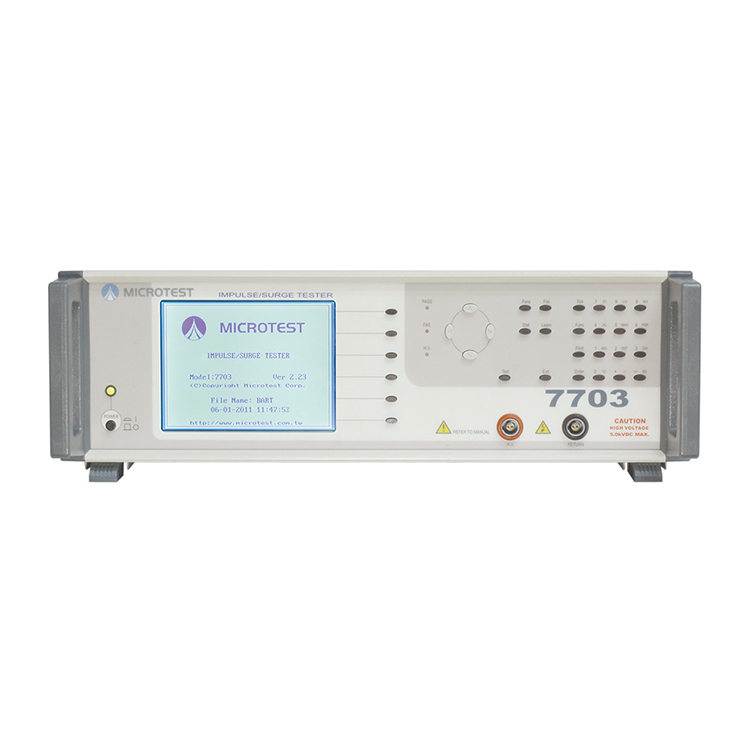

7703

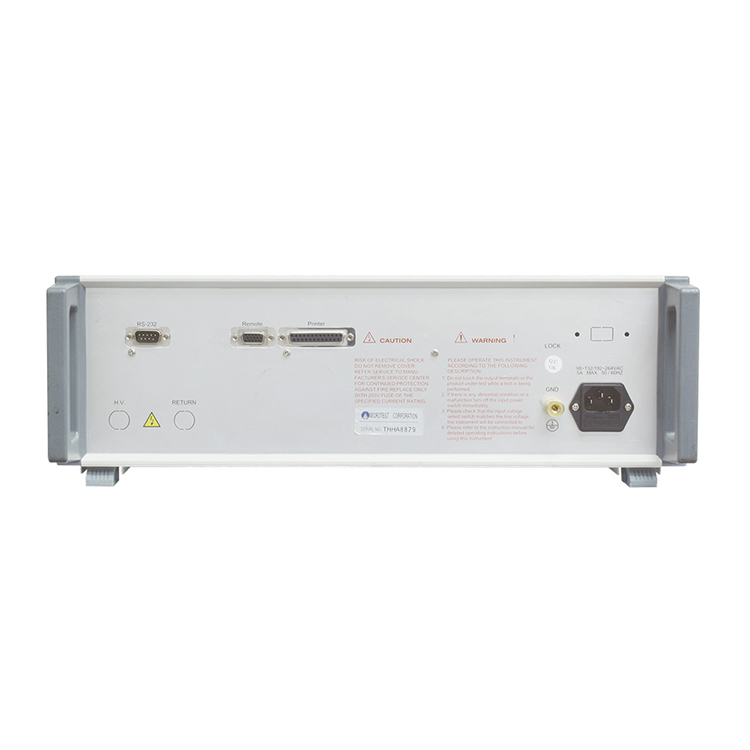

7703-1

台湾益和 线圈匝间短路测试仪 7703

品牌名称：台湾益和

产品型号：7703

获取报价 加入询盘
产品规格
产品介绍
7703 为2 通道, 5000V 线圈匝间短路测试仪(线圈脉冲测试仪器)，能提供非破坏性方式来测试线圈层间短路。可测试最小电感值0.5uH。能放大高频谐振波，避免造成线圈层间短路问题，当线圈层间发生轻微电晕现象时，会产生振幅很小频率很高的谐振波(>10MHz)，在一般层间短路的测试技术检测下，仅能观察其微小的跳动，无法真正检测出问题。MICROTEST 7703利用『高频谐波分析 HARM』技术，将高频谐波加以放大显示于画面上，仪器便可依照其振幅辨别出细微的层间放电，确保每一元件之线圈品质。
资料下载
索取PDF产品资料
渠道商
产品详情

7703 为2 通道, 5000V 线圈匝间短路测试仪(线圈脉冲测试仪器)，能提供非破坏性方式来测试线圈层间短路。可测试最小电感值0.5uH。能放大高频谐振波，避免造成线圈层间短路问题，当线圈层间发生轻微电晕现象时，会产生振幅很小频率很高的谐振波(>10MHz)，在一般层间短路的测试技术检测下，仅能观察其微小的跳动，无法真正检测出问题。MICROTEST 7703利用『高频谐波分析 HARM』技术，将高频谐波加以放大显示于画面上，仪器便可依照其振幅辨别出细微的层间放电，确保每一元件之线圈品质。

性能特点

  • 最小电感值 0.5µH

  • 高频谐波及高频杂讯分析

  • 高压校正功能

  • 可程式脉冲电压测试，安全低能量检测，不损坏待测物

  • 仪器内建可储存 200 组测试波形

  • 将标准波形设定储存仪器中，再与被测试的波形做比较

  • 五种波形比对，可检测出绕线元件层间短路不良的状况

  • 按键锁定功能，防止作业人员误触按键

  • 提供 RS-232 与电脑连线，传送指令由电脑端控制仪器

  • 支援 Remote 远端控制信号及 Printer 接口列印测试结果及统计资讯


量测数据

通道数

2 通道

脉冲电压(可程式化)

100V   ~ 5000V

最小电感值

0.5µH

可程式化电压精准度

±2%

基本量测时间

50mS


产品规格

Remote   输入信号

Test,   Abort

Remote   输出信号

Pass,   Fail, HV output, Testing

内建储存

200   组测试波形

介面

RS-232、Remote、Printer

电源需求

电压   98Vac-132Vac或192Vac-264Vac

频率   50/60Hz ±5%

液晶萤幕

5.7吋TFT, 单色显示 (320*240)

操作环境

温度：10℃-40℃、湿度：20-90%RH

外观尺寸 W*H*D

435x145x522   mm

重量

8   Kg
