台湾Chroma 模组式直流电源供应器 Model 62000B

• 电压输出范围：1 ~ 150V

• 电流输出范围：0 ~ 2000A (系统输出)

• 功率输出范围：每个模块1.5kW，模块并联系统可达120kW

• N+1冗余机制

• 高功率密度(464 mW/cm³ = 7.13 W/In³)

• 热插入维护功能

• 老化&电镀应用

• 远程感测补偿机制

• 远程ON/OFF控制(转接点)

• CAN Bus控制接口

• DC OK讯号输出

Chroma 62000B系列模块式直流电源供应器，提供许多独特优点供老化烧机与电镀电源应用。这些特点包括N+1冗余机制、高功率密度、热插入维护、远程ON/OFF 控制且可经由CAN bus接口编程远程控制监视。

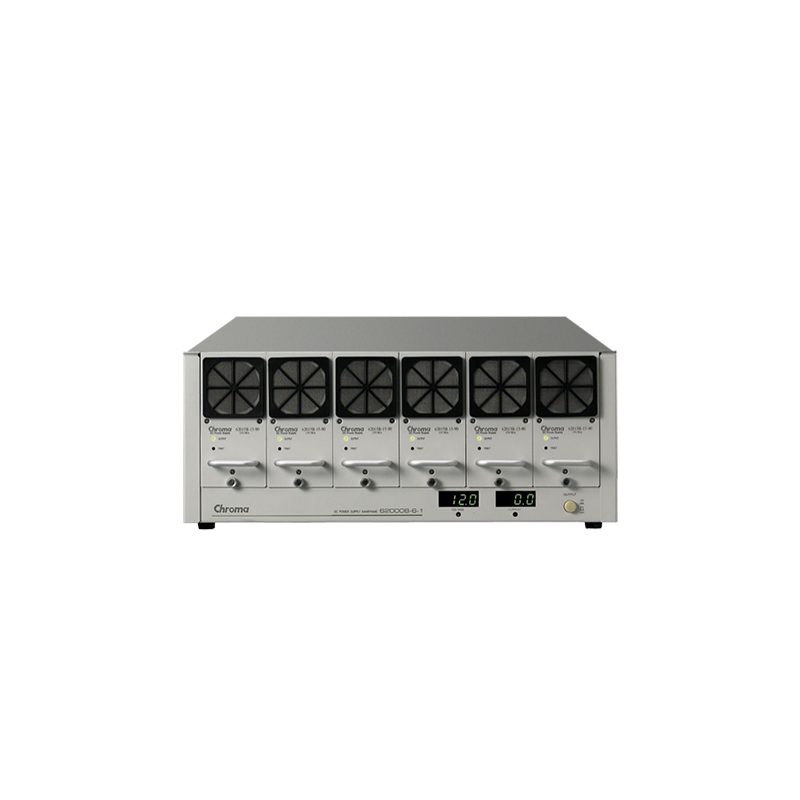

62000B系列提供五种不同型号的电源模块，电压范围1V到150V，电流范围10A到90A，此外有两种模块外框可容纳3个及6个电源模块并联操作达到4.5KW及 9KW输出功率。为了满足使用者大功率电源需求，此62000B可经由CAN Bus接口及CSU管理并联达14个外框，功率可达 120KW，电流可达2000A的直流电源供应器系统。

综合上述的功能与规格，62000B系列直流电源供应器系统适合于长时间及系统不允许中断等环境使用，此系统具有以下优点：

• 可弹性扩充系统输出容量

• 最新交换式电源设计具有体积小及重量轻特色，易于运送安装维修，更换容易且不占空间

• 具有功率因子改善线路PF>0.98，可使电力利用率好且不会有虚功率及谐波干扰用电

• 具有N+1 Redundant系统,单一模块故障时不影响系统使用以降低供电风险

• 模块式电源管理及热插入使用易于现场维修解决及备品

62000B模块式直流电源供应器具有高功率密度和经济的价格。当输出操作在定电流模式时，其低电流涟波特性可满足电镀电源或电池充电的使用需求。另外，此模块式直流电源操作在定电压输出模式时，可供老化烧机应用，如LCD面板、DC-DC转换器、汽车用逆变器、笔记本电脑等，以及许多其他类型的电子装置与设备。

62000B系列电源适合于工业应用如下:

• 直流转换器/逆变器/风扇类产品烧机(Burn in)

• 保险丝/开关/线材/接头等产品耐流测试

• 电镀(铜箔&SMD零件)及电解电源应用

• 半导体组件烧机电源

• 水电解处理电源

• 航空马达供电维护电源

• 石墨电热器电源

• 高聚光太阳能板崩应电源

• 模拟电池电源及电池充电化成设备应用

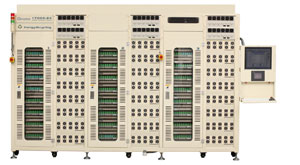

客户应用1：开关组件21,600A耐流测试	客户应用2：电池芯充电化成系统电源

功率因素修正电路(PFC)已纳入于62000B 之中，提供输入功率因素到0.98以上，以符合IEC61000-3-2需求。此功率因素修正电路不但降低输入电流，而且保持操作效率超过80%。选购的虚拟图型化控制 (SoftPanel)软件藉由CAN接口允许控制和监视输出电源系统。

具有N+1冗余机制和热插入的功能，62000B系列模块式直流电源供应器可应用于24小时不间断操作，譬如SMD电镀生产线，以及产品生命老化测试等等，如供IT产品DC/DC转换器、LCD背光逆变器。 为了持续性的操作应用，模块式热插入设计允许工程师当场更换故障的模块而不须关闭整个系统。

62000B模块式直流电源供应器可提供并联高功率输出达120kW，最大电流经由CSU(控制&监督系统单元)达2000A。每个机箱设计配合最大功率9kW并包含电均流输出功率以确保系统稳定性。此外，为了方便控制均匀大功率系统，控制&监督系统单元提供设定与显示输出并经由标准CAN Bus通讯协议。

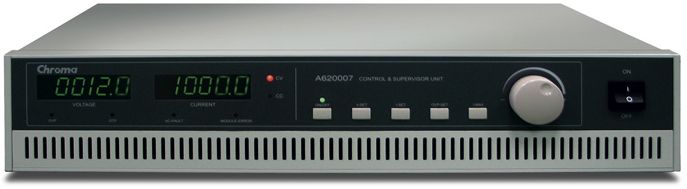

A620007 CSU主要特点 具有单一前面板控制此大电源系统 独立功能键及飞梭旋钮调整 精准的电压及电流输出量测 标准模拟控制接口 标准CAN远程控制接口 选配以太网络控制接口 用户自行定义的I/O接口 ▲控制&监督系统单元

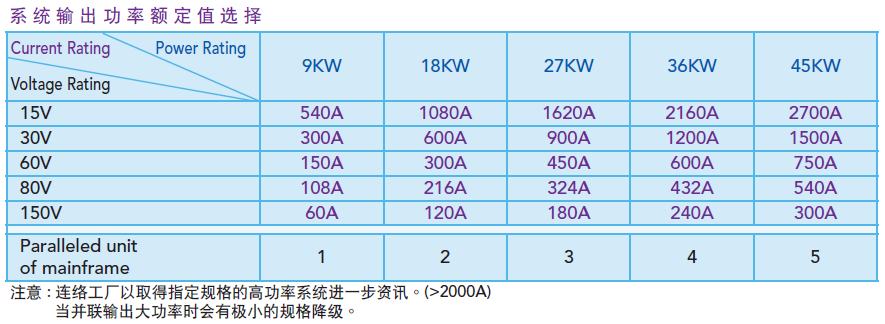

▲客制大功率电源服务

• 方式A：使用者透过CSU可做模拟输入/输出控制、远程数字控制(CAN/Ethernet)及前面板手动控制。

• 方式B：用户可透过远程控制接口(CAN)连接计算机控制。
  注：致茂可提供Softpanel(应用软件)予用户应用。

• 方式C：使用者可透过远程控制ON/OFF(干接点)此并联操作输出。
  注1：用户不可以实时调整输出电压值当并联输出为ON。
  注2：并联输出电压值为固定出厂值。
  注3：假如用户欲调整输出电压值，请解除并联为单机操作执行。
  注4：输出ON/OFF键控制电压达到设定值时间延迟约需10秒。
