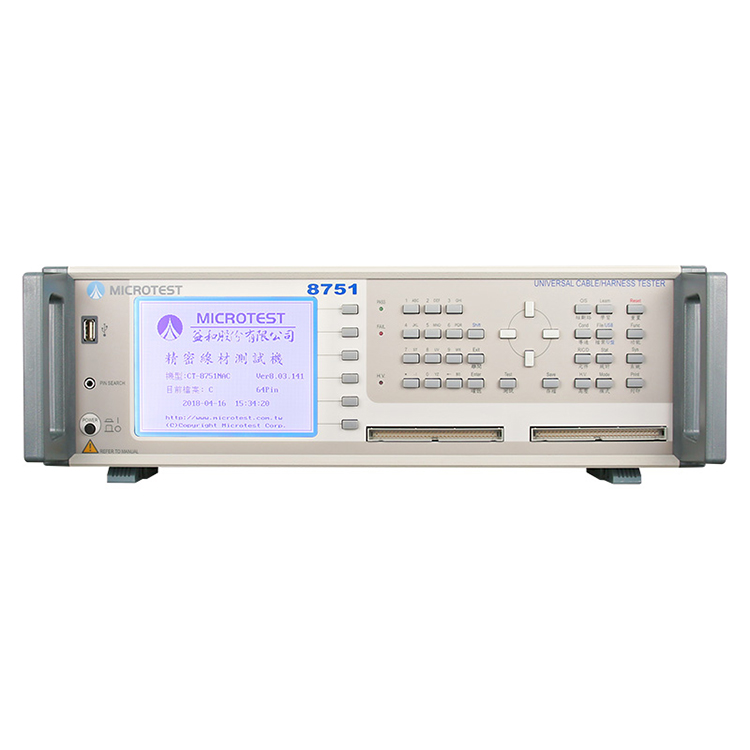

台湾益和 TYPE-C 四线式线材测试仪器 8751NAC

量测方法

四线式

量测点数

64/128

AC   高压

100-700V

DC   高压

50-1000V

高压输出准确度

±5%

高压量测精准度

±5%

额定输出

5Vdc

高压量测时间

0.01秒 - 60秒

线材规格要求

最大容许电容量 5μF

测试扫描模式

自动   / 手动 / 外部

量测讯号

低电压量测讯号

OS正反面判定方式

依四组学习网表

OS   电压

调整范围0.1V-4V

OS   网表测试模式

Pattern/逐点扫描

控制面版

系统   / 快速 / 编辑 / 功能按键群组

指示器

Pass   / Fail ( LED) / 红绿指示灯 / 画面显示   / 声响

电源需求

固定电压 115/230 Vac ±10%

频率   60/50Hz

介面

RS-232,   USB Host, Print, Remote

启动方式

手动、 自动、 Remote Control

液晶萤幕显示

320*240   解析度图形液晶显示

操作环境

温度：0℃-40℃ 湿度：RH≦75%

外观尺寸 (W*H*D)

8751NAC(64)   - 435x145x406 mm
  8751NAC(128) - 435x145x406 mm

重量

8751NAC(64)   - 8.44 kg
  8751NAC(128) - 9.3 kg

导通阻抗

10mΩ-52Ω

瞬间导通

1mΩ-52Ω

AC   高压漏电流

0.01mA   -5mA

DC   高压漏电流

0.1µA-1000µA

DC高压绝缘

1MΩ-1.2GΩ

短断路/瞬间断短路/快速瞬间断路

2kΩ-100kΩ

电阻-量测范围

100mΩ-20MΩ

电平信号

0.5-3V

电流信号

10mA

电容-量测范围

10pF-3µF

频率信号

AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz

电平信号

0.3V-1.2V

二极体

0-6.8V

单边测试

可单边测试

短断路端点判断

可判断短断路端点
