EPOCH 6LT 便携式探伤仪概述
不能在探伤仪的检测能力上妥协让步。EPOCH 6LT便携式探伤仪不仅具有强大的超声探伤仪的各种功能，而且其机身小巧便携，可出色完成借助绳索攀爬在空中完成的检测，以及其他对便携性能要求很高的检测。

EPOCH 6LT 便携式探伤仪产品特点

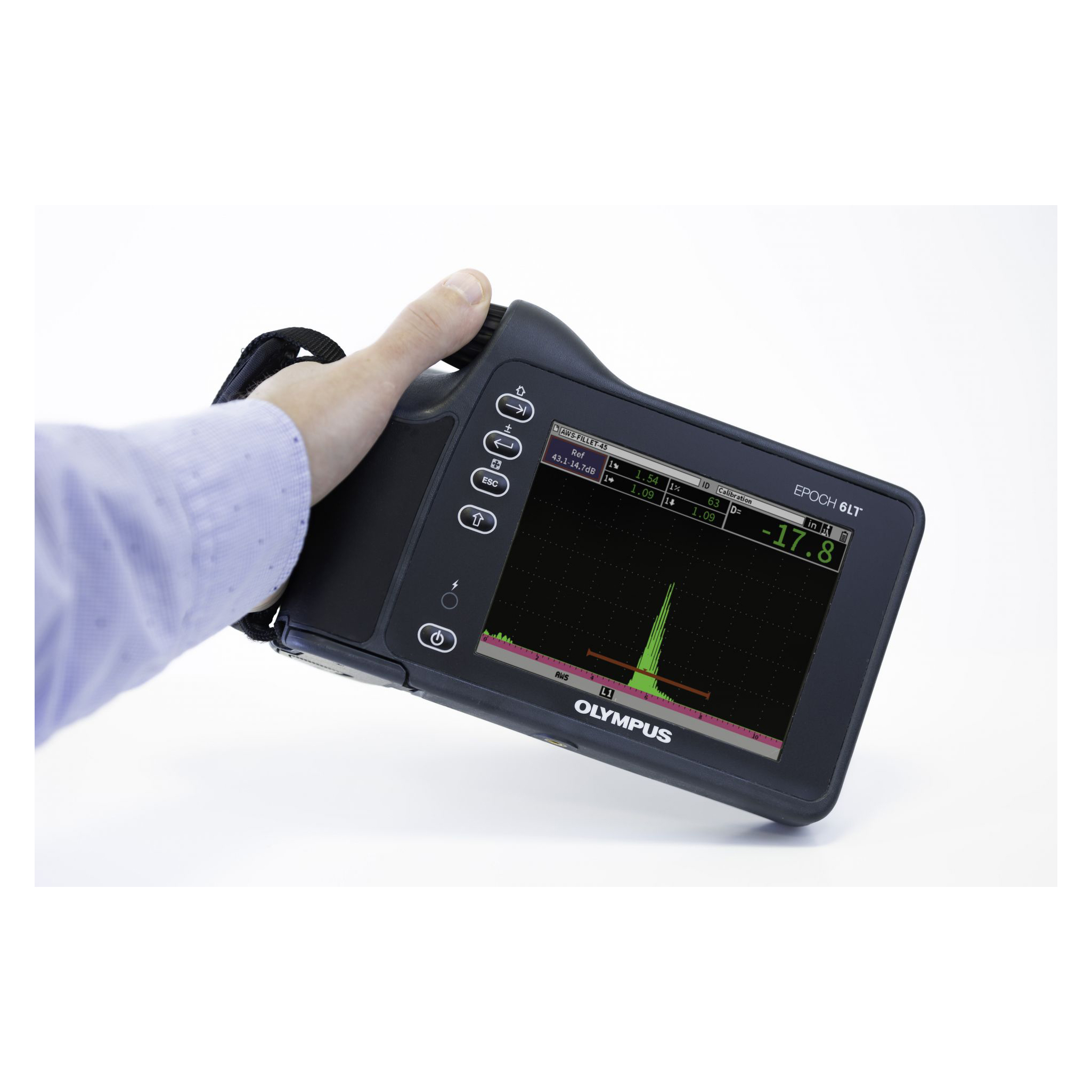

放于手掌之中，完成可靠的缺陷检测

便于携带、使用方便的EPOCH 6LT探伤仪是一款符合人体工程学要求的坚固耐用的仪器，不仅可使检测人员得心应手地进行操作，还可以正常运行更长的时间。

仪器仅重890克，其重量分布根据抓握方向决定，单手操作时可在很大程度上减少手腕的疲劳
飞梭旋钮和简单的按钮设计，可使检测人员即使戴着手套也能轻松操控仪器
设计符合IP65/67评级标准，而且通过了坠落测试
清晰明亮的屏幕可在大多数光线下呈现可读性很高的A扫描

轻松使用更多的功能

EPOCH 6LT探伤仪的工作流程非常简单直观。尽管探伤仪的体积不大，但是其所提供的功能却可以满足几乎任何常规超声检测应用的要求。

这款小巧便携的仪器可以提供EPOCH 650探伤仪的所有核心功能
符合EN12668-1:2010 标准的要求
可选购的腐蚀软件，带有中央引脚探头识别功能
可选购的Wireless LAN（无线局域网）连通性能

仪器设计适用于借助绳索攀爬完成的检测以及对便携性能有很高要求的应用

在具有挑战性的检测应用中，EPOCH 6LT探伤仪为借助绳索攀爬进行检测的技术人员，提供了可确保人身安全的功能。

购买了可选购的绳索配件套装，就可以将仪器绑在腿上，或将仪器拴系在绳索上，从而可使检测人员腾出双手，更好地保持身体平衡或对探头进行调整。
旋转显示屏幕，将视图从竖向变为横向，以更好地观察A扫描和读数。
为了提高仪器的灵活性，可以使用1/4-20螺纹嵌件，将探伤仪与各种奥林巴斯和第三方提供的配件连接起来。

EPOCH 6LT 便携式探伤仪技术参数

用户界面的语言	英语、西班牙语、法语、德语、日语、中文、葡萄牙语、俄语和意大利语
探头接口	LEMO 00
数据存储	机载100,000个ID码
电池类型和操作时间	单个锂离子电池，可充电，标准型；6小时操作时间
电源要求	AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
显示屏类型	全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率
显示屏尺寸（宽 × 高，对角线）	117 mm × 89 mm，146 mm
总体尺寸（宽 × 高 × 厚）	209 mm × 128 mm × 36 mm，抓握部分为58 mm
重量	890克，包含锂离子电池

接收器

最大输入信号	20 Vp
接收器输入阻抗	400 Ω ±5%
接收器带宽	DC ～ 26.5 MHz，在−3 dB处（标准配置） 0.2 MHz ～ 26.5 MHz，在−3 dB处（符合EN12668标准的配置）
数字式滤波器设置	8个数字式滤波器设置（标准配置） 7个数字式滤波器设置（符合EN12668标准的配置）
检波	全波、正半波、负半波、射频波
系统线性	水平：±0.5% FSW（满屏宽）
分辨率	0.25% FSH（满屏高），放大器精度为±1 dB
抑制	0% ～ 85% FSH（满屏高），位置增量为1%
波幅测量	1.25% ～ 110%满屏高
测量速率	在所有模式下，相当于PRF（单次脉冲发射）。

仪器的输入/输出

USB端口	（1个）USB 1.1全速主机端口（A型）（1个）USB 2.0全速客户端口（袖珍B型）
视频输出	1个数字视频输出

校准

自动校准	声速，零位偏移垂直声束（第一个底面回波，或回波到回波）角度声束（声程或深度）
检测模式	脉冲回波、双晶或穿透
单位	毫米、英寸或微秒
范围	4.31 mm ～ 6700 mm，5900 m/s
声速	635 m/s ～ 15240 m/s
零位偏移	0 ～ 750 μs
显示延迟	-10微秒～ 2203微秒
折射角度	0°～ 85°，增量为0.1°，然后跳到90°。

闸门

测量闸门	2个完全独立的缺陷闸门
闸门起点	在整个显示范围内可变
闸门宽度	在整个显示范围内可变
闸门高度	在2% ～ 95%满屏高范围内可变，增量为1%。
报警	正阈值/曲线和负阈值/曲线，最小深度（闸门1和闸门2）

脉冲发生器

脉冲发生器	可调方波
脉冲重复频率（PRF）	10 Hz ～ 2000 Hz，增量为10 Hz
能量设置	100 V、200 V、300 V或400 V
脉冲宽度	25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术
阻尼	50 Ω、400 Ω

测量

测量显示位置	5个位置（手动或自动选择）
闸门（1和2）	厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅、基于模式的定量测量
测量显示位置	用户可以最多选择任意一个闸门的4个测量读数，并将它们显示在实时屏幕上。
回波到回波	标准闸门2 – 闸门1
DAC/TCG	标准，最高达50点，110 dB动态TCG范围
特殊的DAC模式	自定义DAC（最多6条曲线），20% ～ 80%视图
曲面校正	用于角度声束测量的标准外径或棒材校正。
