Mini-Wheel

奥林巴斯 迷你编码器 Mini-Wheel

品牌名称：奥林巴斯

产品型号：Mini-Wheel

获取报价 加入询盘
产品规格
产品介绍
Mini-Wheel（袖珍轮式）编码器用于在扫查轴上定位和定量缺陷，并使数据采集与探头的移动同步。
Mini-Wheel编码器具有防水性能，与HST-X04扫查器及奥林巴斯标准的PA楔块相兼容，使用所提供的支架套装可将其安装在楔块上。这款微型编码器完全由不锈钢制成，装配有封闭的轴承，可实现长时、平滑的运行。定制的电子线路是为了防止在UT信号中产生噪声感应而设计。
资料下载
奥林巴斯 焊接纵缝扫查器 AxSEAM - 产品资料
36页
渠道商
产品详情

Mini-Wheel 迷你编码器 概述

Mini-Wheel（袖珍轮式）编码器用于在扫查轴上定位和定量缺陷，并使数据采集与探头的移动同步。

Mini-Wheel编码器具有防水性能，与HST-X04扫查器及奥林巴斯标准的PA楔块相兼容，使用所提供的支架套装可将其安装在楔块上。这款微型编码器完全由不锈钢制成，装配有封闭的轴承，可实现长时、平滑的运行。定制的电子线路是为了防止在UT信号中产生噪声感应而设计。

Mini-Wheel 迷你编码器 产品特点

  • 防水（符合IP68评级标准）

  • 不锈钢结构，可在恶劣环境中使用

  • 很小的噪声感应

  • 尺寸很小

  • 编码器分辨率刻在轮子上（12步/毫米）

  • 编码器轮可拆卸

  • 双O形环轮胎，具有更好的附着力

  • 密封轴承，可使编码器轮进行长时、平稳的转动

  • 用于保护电缆的应变消除功能

  • 装有弹簧的销钉，可灵活装配编码器

  • 外壳顶部有两个M3螺纹孔，用于刚性连接

  • DE类型可与OmniScan仪器兼容

  • BX类型可与TomoScan FOCUS LT设备兼容

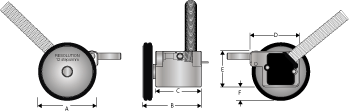

Mini-Wheel 迷你编码器 技术参数


A   = 27 mm (1.06 in.)

D   = 24.2 mm (0.95 in.)

B   = 28.7 mm (1.12 in.)

E   = 17.5 mm (0.69 in.)

C   = 22.5 mm (0.89 in.)

F   = 6 mm (0.23 in.)


标准套装件

  • 1个带有标准橡胶轮的编码器

  • 1个安装支架套装

  • 1个用于安装支架的六角键螺丝刀

  • 便携箱
