PAS/PFV系列 能馈型电网模拟电源 概述
PAS 系列为一款针对再生能源相关应用所开发的电网模拟电源，可模拟待测物所需的各种电网状态及相关法规，特别是电压瞬断、瞬变模拟，适用于再生能源相关产品的生产、品质验证、及研究开发，内建低电压穿越(LVRT)、步阶、渐变模式。
PFV 系列为新一代的可程式设计交流电源，具备四象限能源回馈功能，将能源回馈至电网，适用于电机电子、马达、压缩机、电动车相关、发电机等有能源反灌需求应用。
PAS 系列单机最大输出功率可达2000kVA，PFV 单机最大输出功率可达400kVA，输出电压范围皆为0-300V，输出频率为45-65Hz 连续可调或选配40-70Hz 连续可调，通讯介面为RS-485 / RS-232 或选配GPIB、Ethernet、USB，更有标配或选配的三相独立可调、相位角可调、及能源回馈功能。
PAS/PFV系列 能馈型电网模拟电源 产品特点
输出功率范围：三相 10kVA-2000kVA。
PAS 内建的低电压穿越(LVRT) 模式，可轻易的模拟各法规之相关电压跌落曲线。
PAS/PFV 系列具备能源回馈功能，可将能量回馈至电网，节省能源及降低整体系统的购置成本。
PAS 适用于验证相关法规，例：UL1741-FA、IEEE1547、BDEW 及CEI0-16 等。
三相独立可调功能，可独立调整各相的电压，适用于多台单相负载，并可设定三相之间的角度。
搭配7 吋LCD 触控屏幕显示，可同时显示各相输出电压、电流、频率、有功/ 视在功率、功率因子，测试信息一目了然。
更细化的保护功能，可侦测输出欠压/ 过压、过流、过载、输入欠压/ 过压、过温等二十多项故障状态，并可纪录255 条操作及故障信息，方便问题排查分析。
逆变端采用最新一代模块化设计，具有设计专利，结构紧凑、稳定性佳、功率密度高，便于抽换维护。
可模拟电源异常状态，透过选配步阶、渐变功能，用户可设定连续或阶段式的电压及频率变动，亦可联系我们做客制化的电源曲线模拟
电网回馈功能
PAS 系列为四象限的能源回馈型交流电源，可实现电能的回馈，适合用于会将能量回馈到电网之待测物，例如:光伏逆变器、双向电动车充电桩等分散式发电设备。测试过程中可将90% 的电能回馈至测试系统输入端，显着地为使用者节省电能成本，在测试太阳能逆变器所产生的能量可以完全经由PAS 系列回馈到电网，不需要另外搭配消耗功率电阻，另搭配内建的低电压穿越功能(LVRT)，适合用于IEEE-1547 或BDEW 等法规需求。

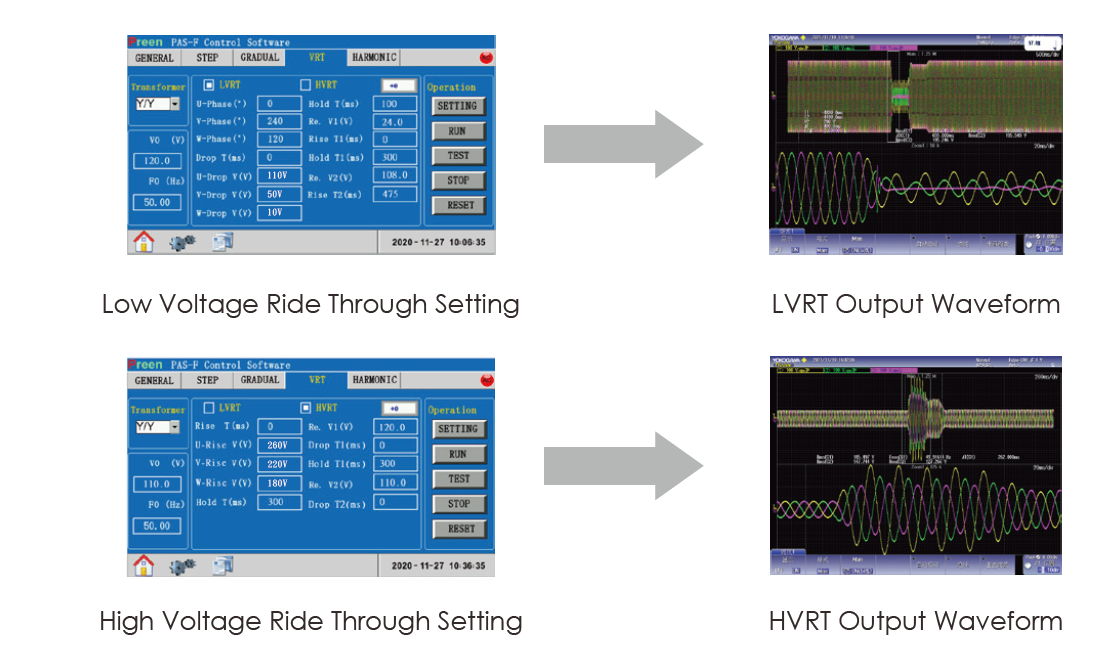

高/低电压穿越功能 (HVRT/LVRT)
PAS 内置高/ 低电压穿越功能（HVRT/LVRT），可进行电网故障清除的模拟。电压、频率，跌落电压，恢復电压，上升时间和维持时间等均可设定，也可进行电网故障清除的模拟。
三相电压独立设置
PAS / PFV系列具备多项可程式设计模拟功能，能有效且精准模拟各种电源异常及扰动。透过内建的步阶及渐变模式，使用者可类比电压及频率单步或连续的电压变化，例如电压及频率的缓升/ 缓降、瞬间变化、步阶变化等。另可透过三相角度设定及电压独立调整，类比三相不平衡状态，进一步测试待测物的可靠性。搭配低电压穿越和能源回馈功能，PAS 系列适合用于光伏逆变器、双向电动车充电桩、储能系统等，作为一款全方位的能馈型电网模拟电源。

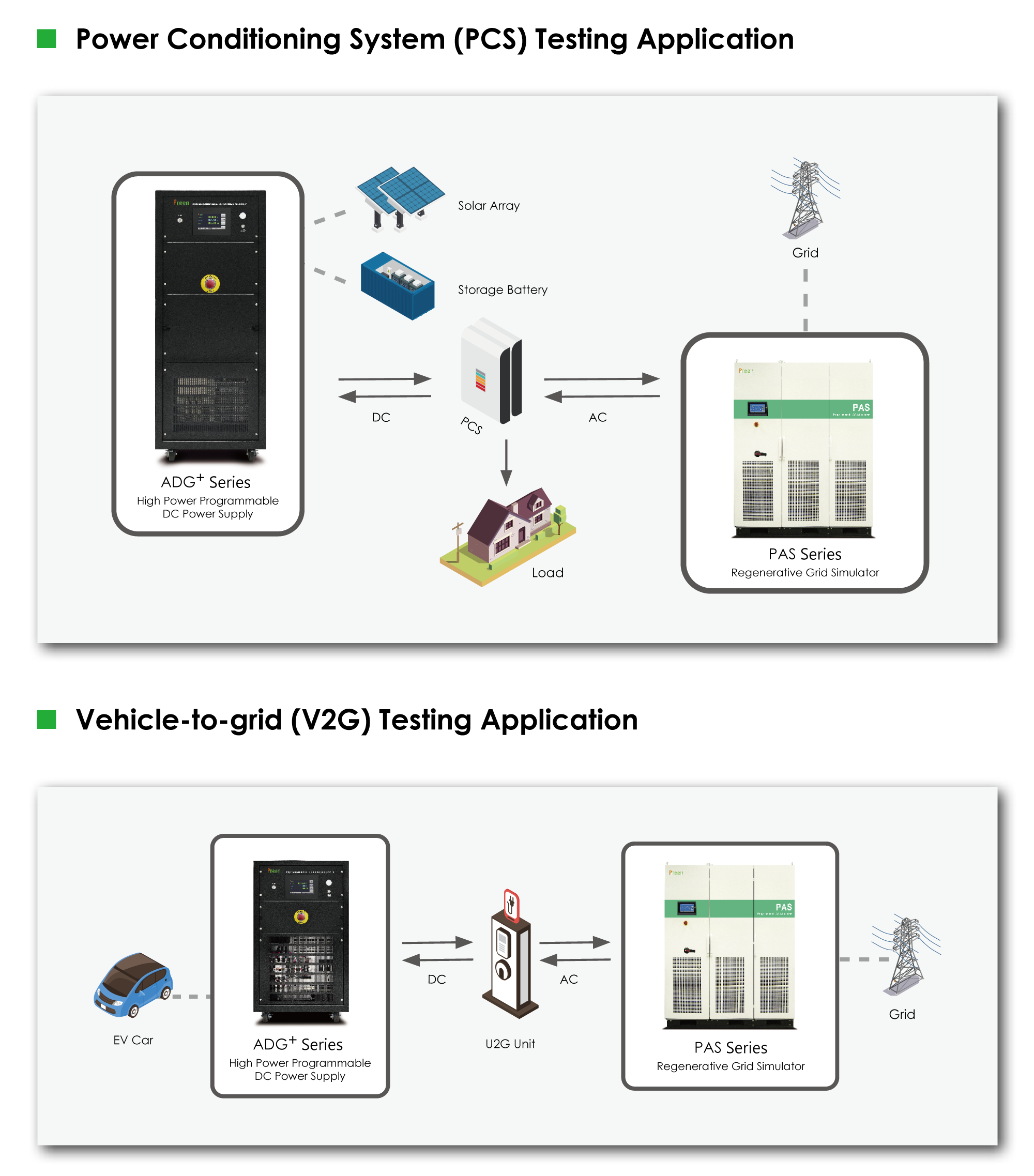

交流併网测试的最佳选择
镒福电子PAS 系列为一款针对再生能源相关应用所开发的电网模拟电源，可应用在智能变流器、AC/DC 双向充放电机、功率调节系统PCS (Power Conditioning System）、以及V2G (Vehicle-to-grid）可利用电动车的电池，让电能从汽车流向电网，也可以由电网流向汽车…等测试以及符合相关并网法规测试规范，PAS系列能馈型电网电源是您模拟智慧电网相关测试电源的最佳选择!
谐波失真波形合成功能(选配)
PAS 系列的谐波失真波形合成功能，可让用户编辑不同的谐波成份，来合成谐波失真波形，透过基频为50Hz或60Hz，简单编程每一阶的电压振幅大小及输出起始相位，合成的谐波成份可达25 阶。
多种内建可编程功能
PAS / PFV系列具备多项可编程模拟功能，能有效且精准模拟各种电源异常及扰动。透过内建的步阶及渐变模式，使用者可模拟电压及频率单步或连续的电压变化，例如电压及频率的缓升/ 缓降、瞬间变化、步阶变化等。
PAS/PFV系列 能馈型电网模拟电源 技术参数
机型 | P V-33030 | P V-33045 | P V-33060 | P V-33075 | PV- 3300 | PV- 3320 | PV- 3350 | P V-33200 | P V-33300 | PV-33400 | - | - | - |
PAS-33030 | PAS-33045 | PAS-33060 | PAS- 33075 | PAS-3300 | PAS-33120 | PAS- 33 50 | PAS 33200 | PAS-33300 | PAS-33400 | PAS- 33600 | PAS- 33800 | PAS-331000 |
交流输入 |
相数 | 3 相 3 线 +G |
输入电压1 | 380V士 5％ |
输入频率 | 47 - 63Hz |
最大输入电流2 | 58.7A | 88.1A | 117.4A | 146.8A | 195.7A | 234.9A | 29.6A | 391.4A | 587.1A | 782.8A | 1174.3A | 1565 .7A | 1957.1A |
功率因数 | ≥0.99（满载） |
交流输出 |
功率 (VA) | 30kVA | 45kVA | 60kVA | 75kVA | 00kVA | 20kVA | 50kVA | 200kVA | 300kVA | 400kVA | 600kVA | 800kVA | 1000kVA |
相数 | 3 相 4 线 +G |
电压范围 PFV 系列 | 低档 | 0V~150.0V(L-N) |
高档 | 0V~300.0V(L-N) |
电 范围 PAS－F 系列 | 0V~300.0V(L-N) |
电压分辨率 | 0.1V |
电 精准度 | 0.15%F.S.+4 counts |
频率范围 | 标配：45~65Hz 选配：40-70Hz |
频率分辨率 | 0.1Hz |
频率精准度 | ±0.1%F.S |
额定电流 (RMS) PFV 系列 | 低档 | 83.3A | 125A | 166. 7A | 208.3A | 277.8A | 333.3A | 416.7A | 555.6A | 833 3A | 1111.1A | - | - | - |
高档 | 41.6A | 62.5A | 83.3A | 104.1A | 138.9A | 166.6A | 208.3A | 277.8A | 416.7A | 555.6A | 833.3A | 1111.1A | 1338.8 A |
额定电流 (RMS) PAS－F 系列 | 41.6A | 62.5A | 83.3A | 104.1A | 138.9A | 166.6A | 208.3A | 277.8A | 416.7A | 555.6A | 833.3A | 1111.1A | 1338.8 A |
电源稳压率 | <1％ |
负载稳 率 | <1%(Resistive Load) |
波形失真度 ( HD) | ≤2%(Resistive Load) |
反应时间 | ≤2ms |
波峰因数 | ≥3 |
量测 |
电 范围 | 0V~300.0V |
电 分辨率 | 0.1V |
电 精准度 | 0.1%F.S.+2 counts |
频率范围 | 标配：45~65Hz选配：40-70Hz |
频率分辨率 | 0.01 Hz |
频率精准度 | ±0.02%F.S. |
电流范围 (RMS) | 0 ~ 9999A |
电流分辨率 (RMS) | 0.1A |
电流精准度 (RMS) | 0.1%F.S.+2 counts |
功率范围 | 0-1000kW |
功率分辨率 | 0.1kW |
功率精准度 | 0.2%F.S.+2 counts |
其他 |
能源回馈功能 | 有 |
低电 穿越功能 (LVR ) | PAS 系列 ： 有 , P V 系列 ： 点 |
三相电 独立可调 | 有 |
相位角设定 | 有 |
效率 | ≥92%at Max.Power |
显示方式 | 触控屏，7"Color TFT LCD |
保护 | 输入无熔丝开关 输出过电压／ 过电流、输入过电压 ／ 欠电压、逆电流保护、过高温 |
通讯介面 | 标配：RS-485,RS-232选配：GPIB,USB,Ethernet |
工作温度 | 0℃-45℃ |
|
