用途

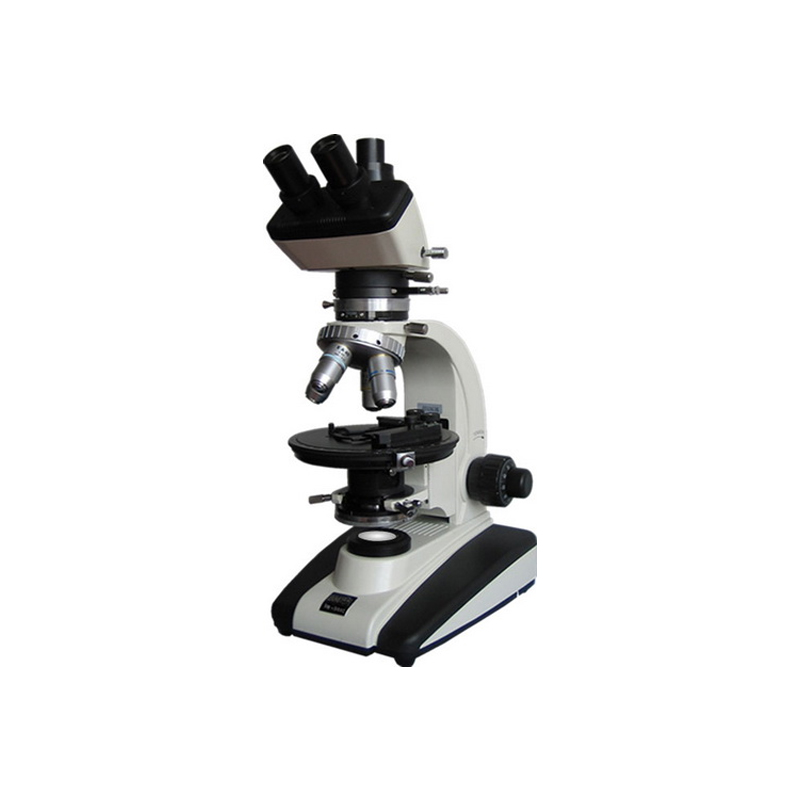

BM-59XC三目偏光显微镜是地质、矿产、冶金等部门和相关高等院校常用的专业实验仪器之一,近年来,随着光学技术的不断进步,作为光学仪器的偏光显微镜,其应用也越来越广阔,BM-59XC三目偏光显微镜就是非常适用的产品,可供广大用户作单偏光观察,正交偏光观察,锥光观察以及显微镜摄影,配置有石膏λ片、云母1/4试片、石英楔子和移动尺等附件,是一组具有较完备功能和良好品质的新型产品。
本仪器采用电光源,照明可连续调节亮度,铰链式三目镜筒45°倾斜,可360度自由转动。
技术规格
1、目镜:
类 别 | 放大倍率 | 目视场直径 |
平场目镜 | 10X | Φ18mm |
网格目镜 | 10X | Φ18mm |
十字目镜 | 10X | Φ18mm |
分划目镜 | 10X | Φ18mm |
2、物镜:
放 大 倍 数 | 数 值 孔 径(NA) | 盖玻片厚度 | |
无应力消色差物镜 | 4X | 0.10 | - |
10X | 0.25 | - | |
25X | 0.40 | - | |
40X | 0.65 | 0.17mm | |
63X | 0.85 | 0.17mm |
3、物镜和目镜配合倍率表:
物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
4X | 10X | 1X | 40X |
10X | 100X | ||
25X | 250X | ||
40X | 400X | ||
63X | 630X |
4、机载筒长:160mm
5、瞳距:55-75mm
6、物镜转换器:四孔转换器中心可调
7、旋转圆工作台:直径Φ170mm,移动范围:360º等分刻度,游标精度6'
8、载物圆平板:外径Φ80mm,内径Φ24mm
9、移动尺:移动行程30×40mm
10、调焦机构:30mm,微动格值0.002mm
11、补偿器:石膏λ片、云母1/4λ片、石英楔子
12、聚光镜:N.A=1.30 摇摆式阿贝聚光镜带可变光栏
13、验偏装置:0°-90°转动式检偏器
14、起偏装置:配置在聚光镜上
15、光源:卤素灯220V/110V 6V20W 亮度可调
仪器成套性
序号 | 名 称 | 单位 | 数量 |
1 | 显微镜主体 | 台 | 1 |
2 | 三目镜筒 | 只 | 1 |
3 | 平场目镜: 10X/ф18mm | 只 | 2 |
4 | 10X十字目镜、10X分划目镜、10X网格目镜 | 只 | 各1 |
5 | 无应力消色差物镜: 4X/0.10、10X0/.25、25X/0.40 | 只 | 各1 |
6 | 石膏1λ试片、云母1/4λ试片、石英楔子试片 | 件 | 各1 |
7 | 0.01测微尺(C1) | 片 | 1 |
8 | 蓝色滤色片 | 片 | 1 |
9 | 移动尺 | 把 | 1 |
10 | 调节手柄 | 只 | 2 |
11 | 透射接头 | 只 | 1 |
12 | 备用灯泡6V 20W | 只 | 2 |
13 | 防尘罩 | 只 | 1 |
14 | 产品使用说明书 | 份 | 1 |
15 | 产品合格证明 | 份 | 1 |
16 | 产品保修卡 | 份 | 1 |
