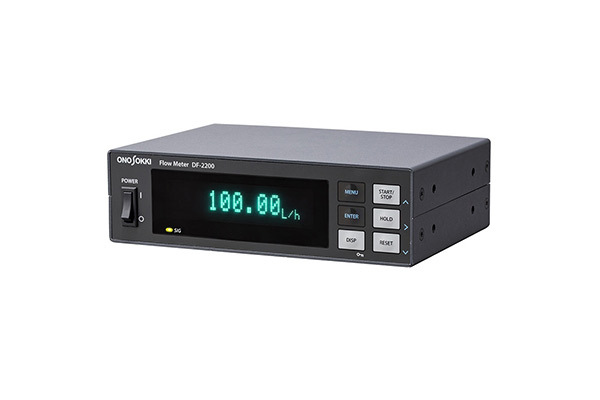

DF-2200 车载型流量计

undefined

DF-2200 车载型燃料流量计，是为与FP系列容积式流量计※配套使用而研发的小型车载型流量计。
小巧玲珑的机身拥有油耗测量所必需的流量、温度及压力等基本测量功能，还搭载有CAN通信功能。机箱采用本公司产发动机转速表 CT-6700 相同尺寸的标准型外壳，可其他仪器组合在一起，层叠安装使用。既便于集中观察测量结果，又节省空间，适合车载等狭小空间的运用。电源采用DC 12～24 V 兼容的试验车辆的电瓶供电，还配备由AC适配器供电的方式，使这台仪器不仅能应用于车载的油耗试验，还考虑到在发动机台架上进行各种评价试验的应用，应用范围相当广泛。
（※不包括高分辨率规格的FP-5000系列和 FP-5150系列）

产品亮点

1.适用于车载的小巧紧凑设计

外形尺寸：170(W)×49(H)×120(D) ㎜　重量约 800 克尺寸小，重量轻；适用车载的理想尺寸

2.CAN接口为标准配置

标准配备了车辆实测所必需的CAN接口。
可瞬时输出流量、温度、压力等实时采集的数据。

CAN系统构成

DF-2200车载型燃料流量计的后面板上配有CAN接口插座，可连接LC-0860 CAN接口电缆（另售）。

3.充実的测量功能

将????所测瞬态数据通过高速采样和指数化平均等功能任意输出到模拟输出端。通过预先植入密度值等方法，可时进行质量流量转换。
具有HOLD、自动停止(选项)、显示数据的平均处理等功能，性能大为增强。

4.适应各种试验车辆的电瓶电源（DC 10～28V）

适用普通乘用车到货运卡车等各种试验车辆。
＊使用AC适配器（选购件）还可对应AC 100～240 V 供电时的测量。

系统构成

技术参数

电源	接电瓶：DC 10 〜　28 V 接AC适配器(选购件)：AC　100 〜　240 V 50/60 Hz
消耗功率	＜28 VA (DC 12 V 时)
使用环境	室内或车内
高度	低于海拔 2000 m
使用温度范围	0 〜50 °C　※ AC 适配器的使用温度范围为 0 ～ +40 °C
保存温度范围	-10 〜 60 °C
使用湿度范围	5 〜 80 %
保存湿度范围	5 〜 85 %
外形尺寸	170 (W)× 49(H)× 120(D) mm
重量	约 800 g
安全性	IEC61010-1：过电压类别Ⅱ、接地保护等级Ⅱ、汚染度Ⅱ •使用选购件AC适配器时
符合标准	低电压指令 2014/35/EU 规格 EN61010-1（使用AC适配器时） EMC 指令 2014/30/EU 规格 EN61326-1 RoHS 指令 2011/65/EU 规格 EN IEC 63000
适配传感器	FP系列（※包括高分辨率规格FP-5000系列及FP-5150系列）,MF-3200
付属品	接电瓶用电源线（LC-0082 相当品）、橡皮垫脚、使用说明书

选购产品

型号	名称	备注
DF-0221	自动停止功能	累计流量的自动停止
DF-0222	RS-232C通信功能	※选择DF-0222 时，不可用CAN通信，同时也不能选择DF-0225 CAN累计输出
LC-0860	CAN接口电缆(孔状插头)	CAN通信用电缆，对应接插件规格(D-Sub /9芯/ 针状插座(在本机上))
DF-0223	DF用遥控盒
DF-0224	输出高速化功能	标准 10 ms → 1 ms 高速输出可能
DF-0225	CAN累计值输出功能	※与DF-0222 RS-232C通信不可同时使用
PS-P20023	AC适配器	※电源电缆须另配
	AC适配器用电源电缆仅为日本国内(AC100V)规格	VPS-P20023用　VM1391-VM1700（2m）日本国内用
CT-0673	面板安装夹具	与CT-6700同规格
CT-0675	防护抓手	与CT-6700同规格
CT-0676	遮光罩	与CT-6700同规格
