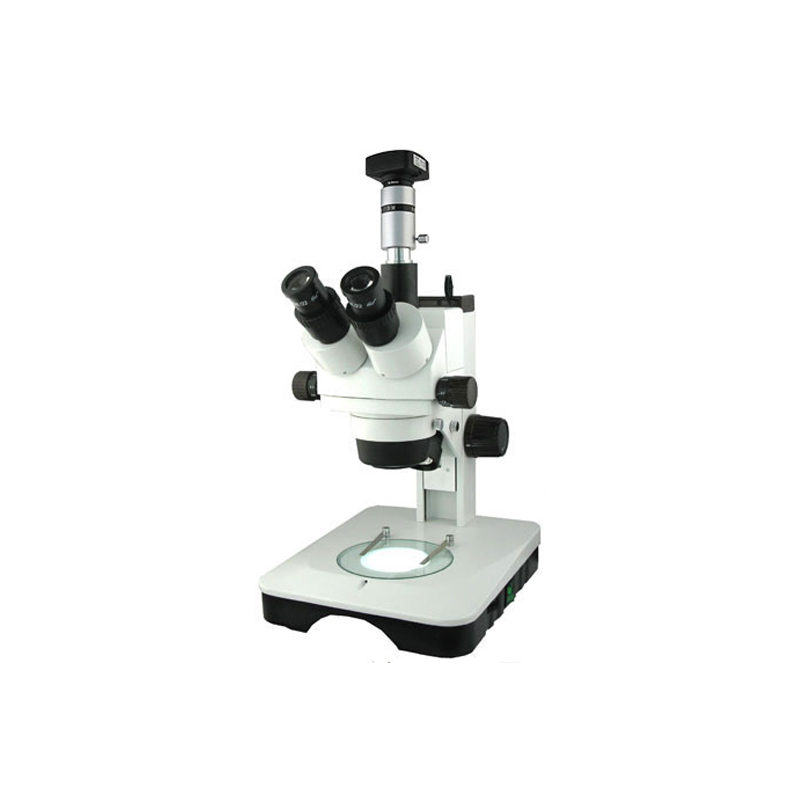

彼爱姆（BM）体视显微镜XTZ-ED（电脑、变倍、7-90X）-宜器服务网

产品详情

用途

XTZ-ED(7-90X)电脑连续变倍体视显微镜(立臂/导轨滑板式）是老型号XTZ-系列的改进型(Ⅱ) 为（第二代）。它具有优质的光学系统，和可靠耐用的操作机构。该机型比老型号机型大，工作距离长，上下照明选用LED灯，清晰范围大，视野均匀，托架位置根据辅助物镜的使用情况可以调整（用立臂盖内大的内六角扳手，松/紧托架和滑块的半球头固定螺钉移动托架位置），广泛应用于医疗、卫生、农林、纺织、地质、电子、精密机械、微雕等行业和部门，尤其适合于LED，PCB产品的检验，冲压电镀件的检验，以及电子元件的检验。

本仪器采用电光源，照明可连续调节亮度，铰链式镜筒45°倾斜，可360度自由转动。镜体变倍手轮双侧水平设置，变倍灵活舒适，升降机构为燕尾导轨与齿轮齿条组合构成调焦机构。

技术规格

目镜	标准配置
	工作距离100mm
	放大倍率	物方视场
10X/Ф22mm	7X	31.4mm
	45X	4.9mm
20X/Ф10mm	14X	14.3mm
	90X	2.2mm

1、变倍比：1:6.5

2、物镜变倍：0.7-4.5X

3、放大倍数：7-90X

4、双目视度可调范围：±5屈光度

5、曈距：55mm-75mm

6、观察头安装尺寸：Ф80mm

7、滑板升降调焦范围：80mm

8、物镜至工作台*大高度：200mm

9、光源：上下LED灯照明，上下灯开关独立控制，亮度连续可调

10、工作台：超大玻璃工作台直径125mm

11、底座尺寸：290mm×245mm

12、计算机成像系统：

(1)数字CMOS摄像机，500万像素。带几何测量分析软件。该软件对点、线、圆及弧、直线度、圆度、面积等测量。

(2)MCL-Z 适配镜

(3)电脑自购

选购

1、数字CMOS摄像机，300万/1000万像素

2、数码摄像机系统：便携式数码摄像机、数码图像适配镜（摄像型）、转接环

仪器成套性

序号	名称	单位	数量	备注
1	显微镜主体（7～90×）	台	1
2	三目观察镜筒	只	1
3	高眼点大视野平场目镜 10×/Φ22mm、20×/Φ10mm	只	各2
4	玻璃工作台板、黑白板工作台板（Ф125mm）	块	各1
5	工作台透光板 Ф75mm	块	1	装在工作台板内
6	眼罩	只	2
7	光源：LED灯上照明、下照明	只	各1	装在仪器内
8	电源线	根	1
9	内六角扳手 2mm、4mm	把	各1	放在立臂盖内
10	数字CMOS摄像机	只	1
11	适配镜（MCL-Z）	只	1
12	产品使用说明书	份	1
13	产品合格证明	份	1
14	产品保修卡	份	1
