用途

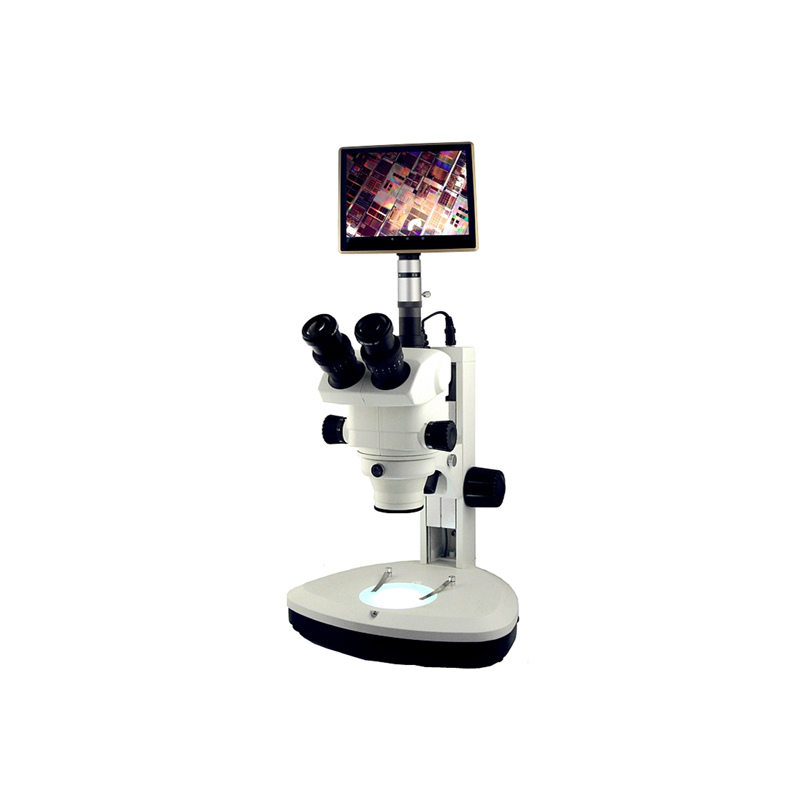

XTL-BM-9TP(7.5-300X)平板电脑型连续变倍体视显微镜,具有优质的光学系统和可靠耐用的操作机构。
本仪器工作距离长,上下照明选用LED灯,清晰范围大,视野均匀,可广泛应用于医疗、卫生、农林、纺织、地质、电子、精密机械、微雕等行业和部门,尤其适合于LED,PCB产品的检验,冲压电镀件的检验,以及电子元件的检验。
特点
1、光学系统优越,成像清晰,分辨率高,立体感强。
2、光学系统中左右光路分开,棱镜使物像成正像,与物体方位互相一致,犹如双眼直接观察物体一样,具有切实之感。
3、出射光轴倾斜角度为45° 便于操作观察, 同时目镜头可绕工作台作360°旋转这对解剖及操作者极为有利。
4、双目镜筒瞳孔距调节范围大(55mm—75mm),适宜不同瞳距者,调节方便。
5、可外加0.5X 附加物镜来改变倍率,工作距离可达到145mm。
技术规格
目镜 | 标准配置 | |
工作距离100mm | ||
放大倍率 | 视场范围 | |
10X/20 | 7.5X | 26.6 |
75X | 2.7 | |
20X/12 | 15X | 16 |
150X | 1.6 |
物镜 | 标准配置 | |
工作距离31 mm | ||
放大倍率 | 视场范围 | |
2X | 30X | 8 |
300X | 0.8 |
1、变倍范围:1:10
2、物镜变倍:0.75X-7.5X
3、手轮调焦范围:43mm
4、双目瞳距调节范围:55mm-75mm
5、上下LED灯照明,上下灯开关独立控制,亮度连续可调;电源110V/60hz 220V/50hz
6、直径95mm玻璃工作台板及黑白工作台板
7、仪器底座尺寸:295×205mm
8、成像系统:9.7寸大屏幕安卓系统平板电脑,MCL-Z适配镜
仪器成套性
序号 | 名 称 | 单位 | 数量 |
1 | XTL-BM-9T显微镜主体 | 台 | 1 |
2 | 三目镜筒(带三目连接筒) | 只 | 1 |
3 | 高眼点平场目镜:WF10×/Φ20mm、WF20×/Φ12mm | 对 | 各1 |
4 | 2X大物镜 | 只 | 1 |
5 | Φ95黑白板 | 块 | 1 |
6 | Φ95玻璃板 | 块 | 1 |
7 | 2mm内六角扳手 | 把 | 1 |
8 | 4mm内六角扳手 | 把 | 1 |
9 | 防尘罩 | 只 | 1 |
10 | 眼罩 | 只 | 2 |
11 | 电源线 | 根 | 1 |
12 | LED照明保险丝 | 只 | 2 |
13 | 9.7寸大屏幕安卓系统平板电脑 | 部 | 1 |
14 | 适配镜(MCL-Z) | 只 | 1 |
15 | 产品使用说明书 | 份 | 1 |
16 | 产品合格证明 | 份 | 1 |
17 | 产品保修卡 | 份 | 1 |
