用途

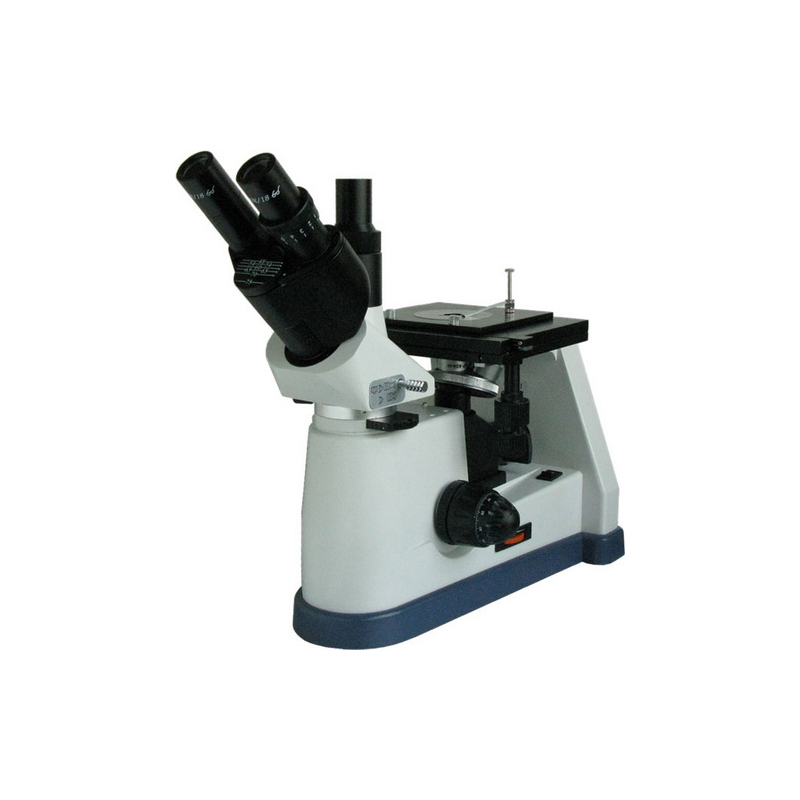

BM-4XC倒置金相显微镜主要用于鉴别和分析金属内部结构组织,是金属学研究金相的重要仪器,铸造、冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用本仪器,是科研、教学、工厂等理想仪器。
技术规格
1、目镜:
类 别 | 放大倍数 | 视场(mm) |
平场目镜 | 10X | Φ18 |
平场目镜 | 12.5X | Φ15 |
2、物镜
类型 | 放大倍数 | 数值孔径(NA) | 工作距离(mm) |
平场消色差物镜 | 4X | 0.10 | 37.0 |
10X | 0.25 | 7.31 | |
40X | 0.65 | 0.50 | |
100X(油) | 1.25 | 0.18 |
3、显微镜的总放大倍率
物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
4X | 10X | 1X | 40X |
10X | 100X | ||
40X | 400X | ||
100(油) | 1000X |
物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
4X | 12.5X | 1X | 50X |
10X | 125X | ||
40X | 500X | ||
100X(油) | 1250X |
4、三目筒 :三目倒置,铰链式观察筒,45°倾斜,可360°旋转。
5、机械筒长: 160mm
6、瞳距 :55mm-75mm
7、载物台: 172mm×142mm
8、移动范围: 30×30mm
9、载物面板 外径:Φ65 mm,内径:Φ10 mm、Φ15 mm、Φ25 mm
10、滤色片:插板式滤色片(绿、蓝、黄)
11、光源:带孔径可变光阑和视场可变光阑12V/20W卤素灯,亮度可调
12、调焦机构:粗微动同轴调焦带调焦限位,粗动调焦张力带锁紧装置,微调格值:0.002mm
13、偏光装置:检偏镜可360度转动,起偏镜、检偏镜均可移出光路。
仪器成套性
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 显微镜主体 | 台 | 1 | |
2 | 三目镜筒 | 只 | 1 | |
3 | 平场目镜:10×、12.5× | 只 | 各2 | |
4 | 平场消色差物镜:4×、10×、40×、100×(油) | 只 | 各1 | |
5 | 三目镜直筒管(配三目镜筒) | 只 | 1 | |
6 | 滤色片插片(黄、兰、绿) | 片 | 各1 | |
7 | 偏光片插片:验片、起片 | 片 | 各1 | |
8 | 溴钨灯(6V20W)、保险丝(1A) | 只 | 各1 | 备用 |
9 | 桃子形载物片:Φ10、Φ15、Φ25 | 片 | 各1 | |
10 | 载物台压簧 | 件 | 1 | |
11 | 香柏油 | 瓶 | 1 | |
12 | 电源线 | 根 | 1 | |
13 | 产品使用说明书 | 份 | 1 | |
14 | 产品合格证明 | 份 | 1 | |
15 | 产品保修卡 | 份 | 1 |
