用途

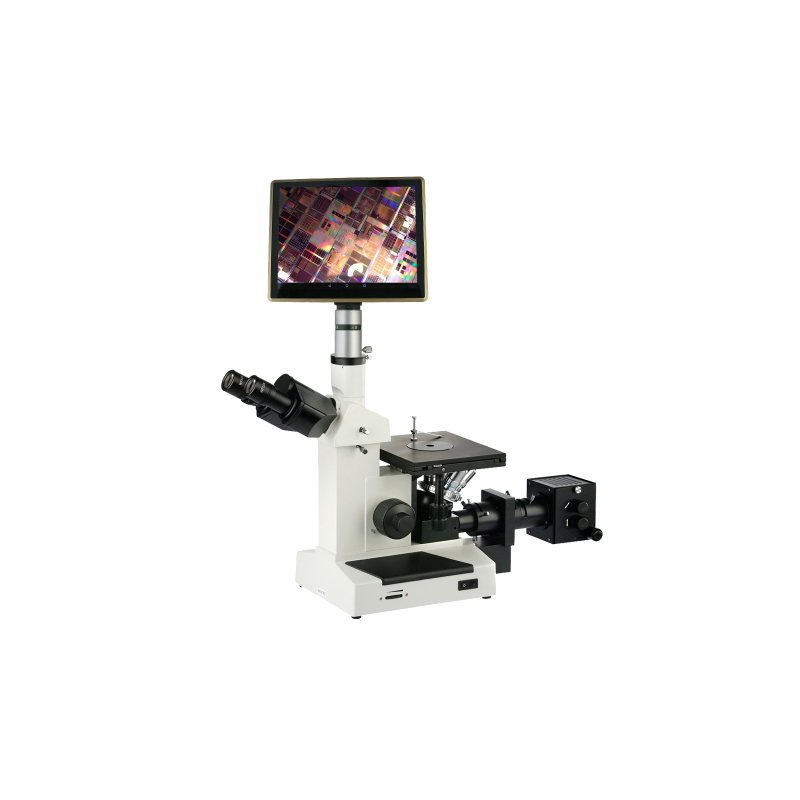

BM-4XFP 电脑倒置金相显微镜主要用于鉴别和分析金属内部结构组织,是金属学研究金相的重要仪器,铸造、冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用本仪器,是科研、教学、工厂等理想仪器。
技术规格
1、目镜:
类 别 | 放大倍数 | 视场(mm) |
平场目镜 | 10X | Φ18 |
16X(选购) | Φ11 |
2、物镜:
类型 | 放大倍数 | 数值孔径(NA) |
长距离平场消色差物镜 | 10X | 0.25 |
20X | 0.40 | |
40X | 0.65 | |
100X(油) | 1.25 |
3、显微镜的总放大倍率:
物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
10X | 10X | 1X | 100X |
20X | 200X | ||
40X | 400X | ||
100(油) | 1000X |
4、三目筒 :三目倒置,铰链式观察筒,30°倾斜
5、机械筒长: 160mm
6、瞳距 :53mm-75mm
7、载物台: 180mm×150mm
8、移动范围: 15×15mm
10、滤色片:绿、蓝、黄
11、调焦机构:粗微动同轴调焦带调焦限位,粗动调焦张力带锁紧装置,微调格值:0.002mm
12、光源:6V20W卤素灯,亮度可调
13、计算机成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口 (电脑自购)
仪器成套性
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 显微镜主体 | 台 | 1 | |
2 | 三目镜筒 | 只 | 1 | |
3 | 平场目镜:10× | 只 | 2 | |
4 | 平场消色差物镜:10×、20×、40×、100×(油) | 只 | 各1 | |
5 | 三目镜直筒管(配三目镜筒) | 只 | 1 | |
6 | 滤色片插片(黄、兰、绿) | 片 | 各1 | |
7 | 载物台 | 只 | 1 | |
8 | 卤素灯(6V20W)、保险丝(1A) | 只 | 各1 | 备用 |
9 | 香柏油 | 瓶 | 1 | |
10 | 电源线 | 根 | 1 | |
11 | CCD视频摄像头 | 只 | 1 | |
12 | 适配镜(MCL-Z) | 只 | 1 | |
13 | 外置式视频图像采集卡(BM-A/D视频转换器) | 块 | 1 | |
14 | 产品使用说明书 | 份 | 1 | |
15 | 产品合格证明 | 份 | 1 | |
16 | 产品保修卡 | 份 | 1 |
