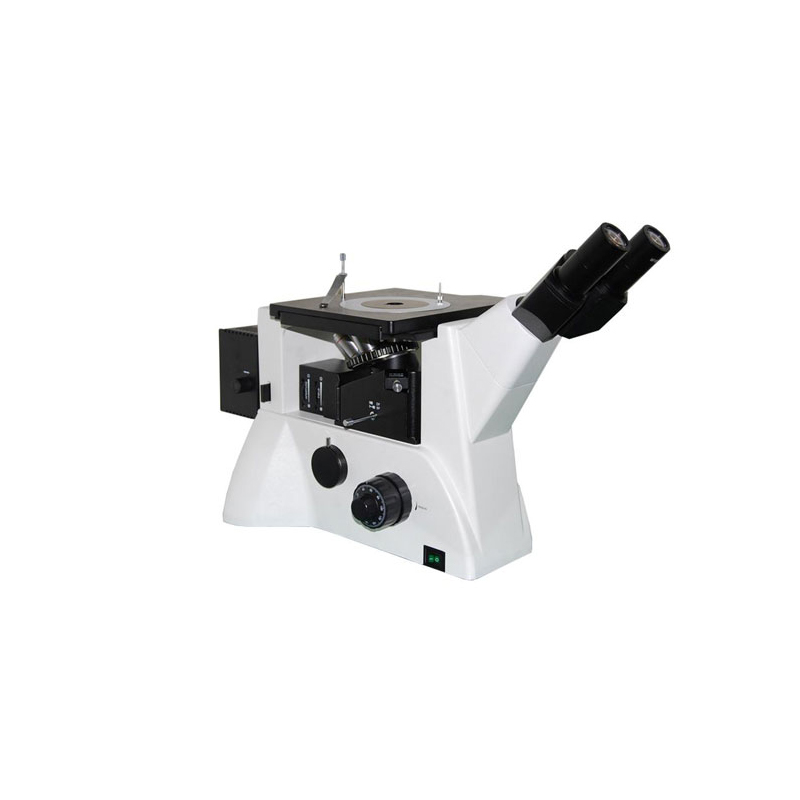

彼爱姆（BM） 倒置金相显微镜 BM-SG40BD DIC（明/暗场、UIS）

用途

BM-SG40BD DIC型UIS倒置金相显微镜（明/暗场）采用优良的无限远光学系统，可提供卓越的光学性能。紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。模块化的功能设计，可以方便升级系统，实现偏振观察、暗视场观察、明视场微分干涉观察等功能。照明系统充分考虑散热性与安全性，可快速更换灯泡。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。可用于半导体硅晶片、LCD基板、固体粉未及其它工业试样的显微观察，是材料学、精密电子工程学等领域研究的理想仪器。

1、全新设计的明、暗场微分干涉物镜（5X、10X、20X），从低倍到高倍，都能得到清晰、平坦的微分干涉显微镜。用户只需在正交偏光的基础上，插入DIC棱镜，即可进行明视场DIC微分干涉观察。使用DIC技术，可以使物体表面微小的高低差产生明显的浮雕效果。极大的提高图像的对比度。同时也可以在不用更换暗场物镜的情况下实现暗场观察，操作既方便也节省另外购置暗场物镜的成本。

2、铰链式双目观察镜筒，45º倾斜，操作时不需要长时间低头或平 视，使操作者的颈与肩部得到有效释放。平场广角目镜视场数可达ф22mm,使目视观察更为广阔、舒适，可适配橡胶眼罩。

3、机械移动载物平台，内置可旋转圆形载物台板，板中设置的异形观察窗口适合于不同规格试样的显微观察，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。

4、采用柯勒照明方式，孔径光栏与视场光栏可通过拨盘进行孔径大小调整，调节顺畅舒适。选配的起偏器可360º调整偏振角，以观察不同偏振状态下的显微图像。可选配明暗视场照明器，快速升级产品系统功能，可选择12V30W与12V50W卤素灯照明。

5、后置式摄影摄像观察接口设计，使摄影摄像附件不再干扰目视观察，采用100%通光，适用于低照度的显微摄影摄像。

技术规格

1、目镜

2、物镜： 配备明/暗场微分干涉物镜

3、微分干涉相衬插板：适用LMPLan5X、10X、20XBD DIC物镜

4、机械筒长：无限远系统(∞)

5、放大倍数：50X-500X

（显微镜的总放大倍率：显微镜的总放大倍率=物镜倍率×镜筒系数倍率×目镜倍率）

6、转换器：五孔（内向式滚珠内定位）

7、瞳距调节范围：53-75mm

8、载物台：

（1）机械移动载物台，外移尺寸：242×200 mm，移动范围30×30 mm

（2）圆形可旋转载物台板尺寸：＊大外径ф130 mm，＊小通光口径小于ф12 mm

9、调焦机构：粗微动同轴调焦，带锁紧和限位装置，微动格值0.002 mm

10、滤色片：蓝、黄、绿、磨砂

11、照明系统：12V50W卤素灯，亮度可调，内置视场光栏、孔径光栏与拉板式起偏器

选购

计算机成像系统：数字CMOS摄像机(130万/300万/500万/1000万)， 带几何测量分析软件。该软件对点、线、圆及弧、直线度、圆度、面积等测量（电脑自购）
