用途

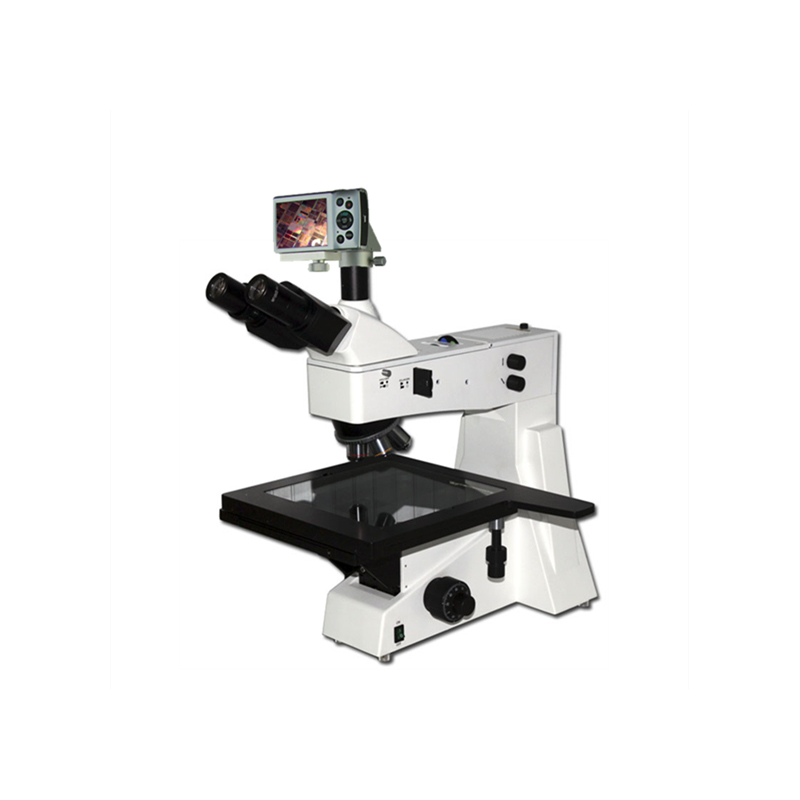

BM-SG30S数码正置金相显微镜适用于对不透明物体的显微观察。
采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,
实现偏光观察、暗场观察等功能,紧凑稳定的高刚性主体,充分体现了显微操作的防振要求。
符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。
适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。
技术规格
1、目镜
类 别 | 放大倍数 | 视场直径(mm) |
大视野平场目镜 | 10X | Φ22 |
2、物镜:
类 别 | 放大倍数 | 数值孔径(N.A) | 工作距离(mm) |
无限远平场消色差物镜 | PL L5X | 0.12 | 26.1 |
PL L10X | 0.25 | 20.20 | |
PL L20X | 0.40 | 8.80 | |
PL L50X | 0.70 | 3.68 | |
PL L80X | 0.80 | 1.25 |
3、观察头:三目镜30° 倾斜,可100%通光摄影
4、机械筒长:无限远系统(∞)
5、放大倍数:50X-800X
(显微镜的总放大倍率:显微镜的总放大倍率=物镜倍率×镜筒系数倍率×目镜倍率)
6、转换器:五孔(内向式滚珠内定位),
7、瞳距调节范围:53-75mm
8、载物台:机械式载物台外形尺寸:280×270 mm,移动范围204×204 mm
9、物镜到镜臂距离:240mm
10、调焦机构:30mm粗微动同轴调焦,带锁紧和限位装置,微动格值0.007mm
11、偏光装置:推拉式检偏器与起偏器
12、滤色片:蓝、黄、绿、磨砂
13、照明系统:6V30W卤素灯,亮度可调,内置视场光栏、孔径光栏
14、数码相机系统 :数码相机、90度数码适配镜、转接器
选购
1、目镜:分划目镜10X(Φ22mm)
2、物镜(明场物镜):40X、60X、100X(干式Dry)
3、载物台:外形尺寸:250×230 mm,移动范围154×154 mm
4、CCD电脑成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口 (电脑自购)
5、CMOS电脑成像系统:500万像素(带几何测量分析软件。该软件对点、线、圆及弧、直线度、圆度、 面积等测量)
6、平板电脑成像系统:9.7寸大屏幕安卓系统平板电脑,MCL-Z适配镜
