用途

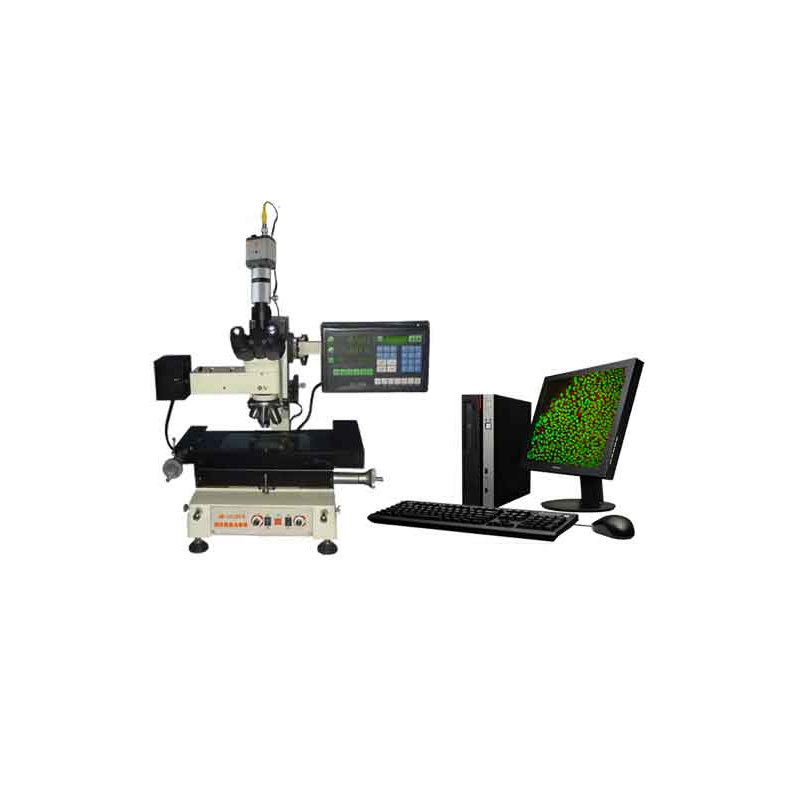

BM-107JB CⅡ电脑精密测量显微镜(含垂直照明),采用透、反射的方式对工件作三维长度和角度的精密测量仪器。特别适用于几何形状复杂的细小零件、录象磁头、大规模集成电路掩模图形以及其它的精密零件的测定。仪器还可连接CCD电视摄像头作工件的轮廓放大,亦可连接计算机进行数据处理等测量。该仪器兼有目视测量和投影测量,可由测微鼓读数或光栅数显读数,是一种实用、多功能、高精度的小型精密测量仪器。广泛适用于计量室、生产作业线及科学研究等部门。
技术规格
镜筒 | 粗动 | 调节范围:100mm |
镜筒 | 单目镜筒:俯角45° | |
工作台、头部 | 左右(X轴) | 移动范围:200mm、分辨率(精度):0.001mm |
前后(Y轴) | 移动范围:100mm、分辨率(精度):0.001mm | |
头部上下(Z轴) | 移动范围:100mm、分辨率(精度):0.001mm | |
旋转 | 360°旋转工作台(选购) | |
照明系统 | 光源 | 1、透射照明:12V10W卤素灯 |
电源 | AC110V或220V±10% 50/60HZ | |
光学系统 | 目镜 | WF10X米字线 WF10X with meter word line |
物镜 | 10X、20X、40X | |
计算机成像系统 | CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口, (电脑自购) | |
选购件 | 测量软件、旋转工作台 |
注:测量准确度: 仪器示值误差:(4+ L/25)微米
仪器成套性
序 号 | 名称 | 单位 | 数量 |
1 | 主机 | 台 | 1 |
2 | 带尺目镜(10X) | 只 | 1 |
3 | 物镜(10X、20X、40X) | 只 | 各1 |
4 | 垂直照明:6V20W卤钨灯 | 套 | 1 |
5 | 玻璃工作台 | 块 | 1 |
6 | 旋转工作台 | 套 | 1(选购) |
7 | 卤钨灯泡12V10W | 只 | 1(备用) |
8 | 灯丝对准器 | 件 | 1(选购) |
9 | 普通玻璃尺120mm0.5mm分划值 | 根 | 1(选购) |
10 | 电源连接线 | 根 | 1 |
11 | 保险丝:6×30,1A250V | 只 | 2(备用) |
12 | 数字显示器、X、Y、Z光栅尺 | 只/只 | 1/各1 |
13 | CCD视频摄像头 | 只 | 1 |
14 | 适配镜(MCL-Z) | 只 | 1 |
15 | 外置式视频图像采集卡(BM-A/D视频转换器) | 块 | 1 |
16 | 产品使用说明书 | 份 | 1 |
17 | 产品合格证明 | 份 | 1 |
18 | 产品保修卡 | 份 | 4 |
19 | 专用数显箱用户手册 | 份 | 6 |
